Instruc ţ iuni de utilizare SIPLACE SX1/SX2 4 Instalarea ş i punerea în func ţ iune Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 4.3 Instalarea automatului 211 Introduce ţ i adaptorul corespunz ă tor în ă l ţ im…
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2
4.3 Instalarea automatului Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
210
4
Fig. 4.3 - 4 Adaptor - reglarea înălţimii
4
(1) Şurub de reglaj pentru reglajul pe înălţime
(2) Şurub de siguranţă
(3) Adaptor pentru reglarea înălţimii
(4) Sistem de fixare
(5) Şurub de prindere
Desfaceţi şurubul de siguranţă (2). Şurubul de siguranţă asigură adaptorul şi împiedică că-
derea acestuia imediat după slăbirea dispozitivului de prindere.
4
Slăbiţi şurubul de fixare şi extrageţi în jos adaptorul pentru reglarea înălţimii.
Verificaţi la adaptorul nou dacă şurubul pentru reglarea înălţimii (1) merge uşor. Dacă este
nevoie, desfaceţi şi scoateţi şurubul şi ungeţi filetul cu unosarea consistentă Topas NCA 52.
Pentru ca adaptorul să poată fi împins uşor în dispozitivul de prindere (4), ungeţi adaptorul în
zona de prindere cu unsoare consistentă Topas NCA 52.
AVERTIZARE
Pericol de accidentare!
După slăbirea sistemului de fixare, adaptorul de înălţime poate cădea chiar dacă este fixat
cu ştift filetat în canelură, provocând astfel accidentarea mâinilor şi picioarelor.
Ţineţi bine adaptorul şi asiguraţi-l, ca să nu poată să cadă.
Atenţie la mâini şi picioare.
(3)
(1)
(2)
(4)
(5)
Instrucţiuni de utilizare SIPLACE SX1/SX2 4 Instalarea şi punerea în funcţiune
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 4.3 Instalarea automatului
211
Introduceţi adaptorul corespunzător înălţimii transportorului de plăci cu circuite dorit.
Adaptorul se introduce în dispozitivul de prindere în aşa fel ca canelura să intre peste şurubul
de siguranţă (2).
Strângeţi uşor şurubul de siguranţă (2).
Strângeţi uşor şurubul de prindere (5), în aşa fel ca adaptorul să se mişte pe cât posibil fără
joc în direcţia Z.
Montaţi prin aceaaşi procedură celelalte 3 adaptoare.
Coborâţi cu stivuitorul cu grijă automatul, până când adaptoarele ating uniform terenul. O a
doua persoană trebuie să supravegheze în orice caz poziţia stabilă a automatului în timpul
operaţiei de coborâre. Dacă este nevoie, se slăbeşte uşor dispozitivul de prindere a adapto-
rului.
Ajustaţi şuruburile de reglare de pe fiecare adaptor cu cheia inelară deschisă dublă de 20 ast-
fel încât să fie atins înălţimea de transport dorit.
Nivelaţi automatul în direcţiile X şi Y cu ajutorul nivelei pentru maşină.
4
Strângeţi şuruburile de prindere cu un cuplu de strângere de 130 Nm.
INDICAŢIE
Descrierea reglajului după direcţiile X şi Y al automatului se găseşte în paragraful 4.3.9
,
pagina 216
.
4 Instalarea şi punerea în funcţiune Instrucţiuni de utilizare SIPLACE SX1/SX2
4.3 Instalarea automatului Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
212
4.3.7 Cotele distanţelor picioarelor maşinii şi ale muchiilor fixe ale transportorului
de PCB-uri
4.3.7.1 Cotele distanţelor picioarelor maşinii ale transportorului simplu
4

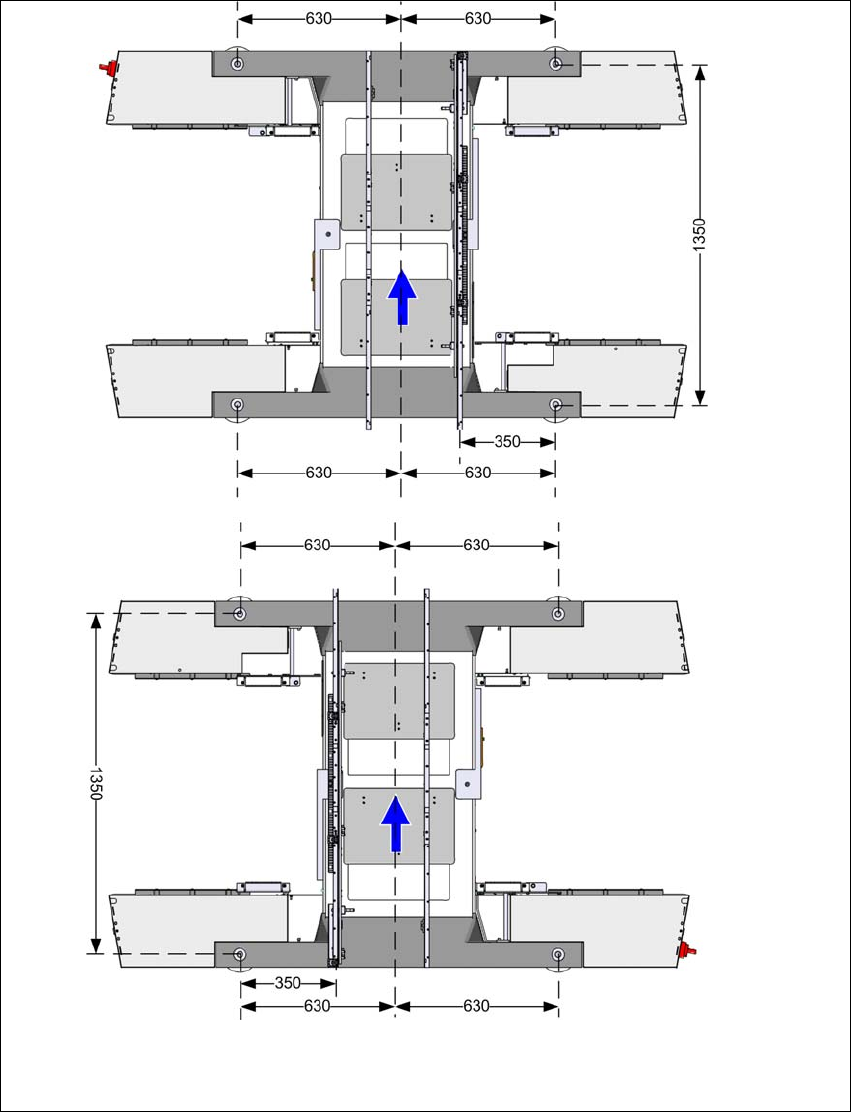

Fig. 4.3 - 5 Cotele distanţelor picioarelor maşinii ale transportorului simplu în milimetri
Peretele fix de transport în
poziţia maximă din dreapta
a
.
Peretele fix de trans-
port în poziţia maximă
din stânga
a
.
a) Dimensiunea depinde de poziţia peretelui fix. Toate
dimensiunile sunt în mm.
