5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.1 Profilul personalului Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
228
5.1.3 Nivelul de operare „Service (client)”
5.1.3.1 Sarcini
Sfera de activităţi a personalului de service cuprinde:
– Activităţi de întreţinere cuprinzătoare
– Înlocuirea pieselor de schimb
– Editarea datelor maşinii
– Calibrarea maşinii
5.1.4 Nivelul de operare „Service (SIPLACE)”
5.1.4.1 Sarcini
Programatorul are în sarcină următoarele activităţi:
–Pregătirea datelor CAD
– Generarea şi adaptarea (Teach) datelor de vizualizare
– Elaborarea programelor de plantare
– Implementarea noilor comenzi
–Întreţinerea datelor
– Salvarea datelor
Instrucţiuni de utilizare SIPLACE SX1/SX2 5 Sarcinile maşinii
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 5.2 Elemente de comandă şi afişare
229
5.2 Elemente de comandă şi afişare
5.2.1 Vedere de ansamblu
5

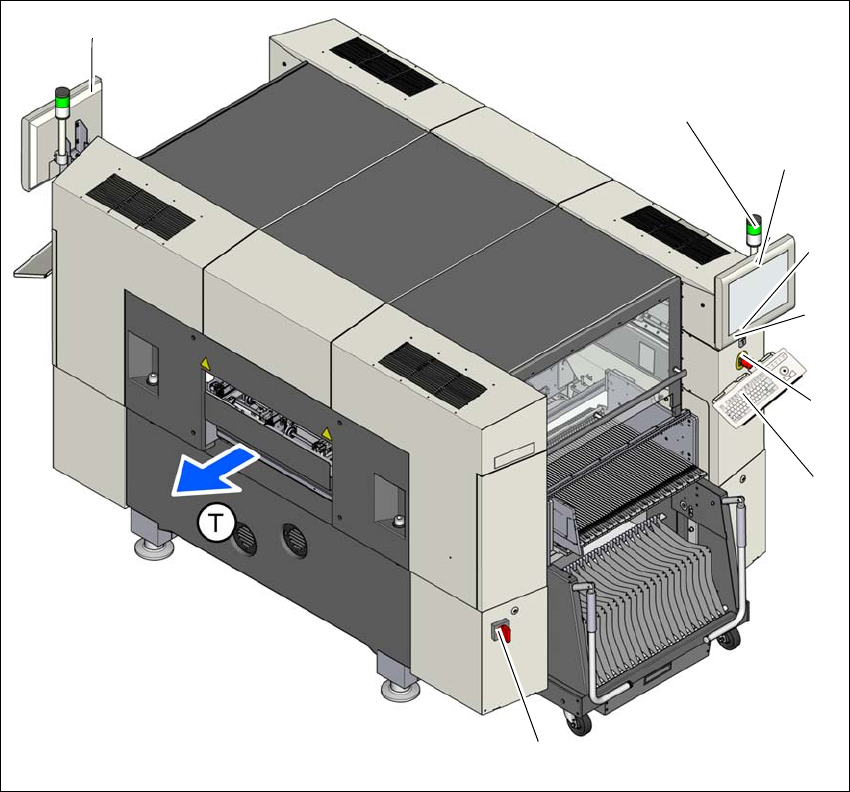

Fig. 5.2 - 1 Elemente de comandă şi afişare
5
(1) Întrerupător general (5) Buton de pornire
(2) Buton de oprire (negru) (6) Ecran LCD
(3) Buton de OPRIRE DE URGENŢĂ (7) Lămpi de semnalizare cu claxon
(4) Tastatură (T) Direcţia de transport a plăcilor de circu-
ite
(1)
(4)
(3)
(2)
(6)
(7)
(7)
(5)
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.2 Elemente de comandă şi afişare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
230
5.2.2 Elementele de comandă de la panourile de operare ale automatului
Toate elementele de comandă sunt accesibile pentru persoane cu o înălţime de minim 1,40 m. Pe
ambele laturi ale automatului sunt instalate câte un ecran şi o tastatură.
Sub tastatură se află butoanele de pornire şi oprire. Dacă o fereastră de dialog de pe ecran vă
cere să declanşaţi anumite acţiuni cu aceste butoane, amplasamentul acestora facilitează pe de
o parte declanşarea acţiunilor, iar pe de altă parte controlul interactiv al acestor acţiuni.
Întrerupător general 5
Întrerupătorul general serveşte pentru conectarea/deconectarea alimentării electrice a automatu-
lui. Întrerupătorul general este o parte componentă a alimentării electrice. Având în vedere că este
necesar exclusiv pentru lucrările de service şi întreţinere, acesta este amplasat ergonomic în ceea
ce priveşte frecvenţa de operare.
5
Buton de oprire 5
Cu acest buton puteţi întrerupe operaţia de plantare a automatului.
Buton de pornire 5
Cu acest buton puteţi porni automatul după punerea în funcţiune, respectiv după remedierea unor
defecţiuni.
Buton de OPRIRE DE URGENŢĂ 5
În momentul apăsării, butonul de OPRIRE URGENTĂ se blochează în poziţie apăsată. Alimenta-
rea electrică a axelor portalurilor, cărucioarelor cu componente, benzilor transportoare şi dispozi-
tivelor de tăiere este întreruptă, iar alimentarea cu tensiune pentru axele stelelor de la capetele
de plantare este redusă. Butonul poate fi deblocat din nou prin rotire.
Ecran LCD 5
Pe fiecare latură a automatului se află câte un monitor plat cu tehnologie LCD şi suprafaţa ecra-
nului sensibilă la atingere (ecran tactil).
PERICOL
Pericol de moarte din cauza tensiunilor!
Chiar şi cu întrerupătorul general decuplat, anumite componente din interiorul automatului
conduc în continuare tensiuni care prezintă pericol de moarte.
