Instruc ţ iuni de utilizare SIPLACE SX1/SX2 5 Sarcinile ma ş inii Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 5.5 Interfa ţ a de operare 241 5.5.4 Operarea sof tului st a ţ iei în cadrul ecranelor Majorit atea ve…
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.5 Interfaţa de operare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
240

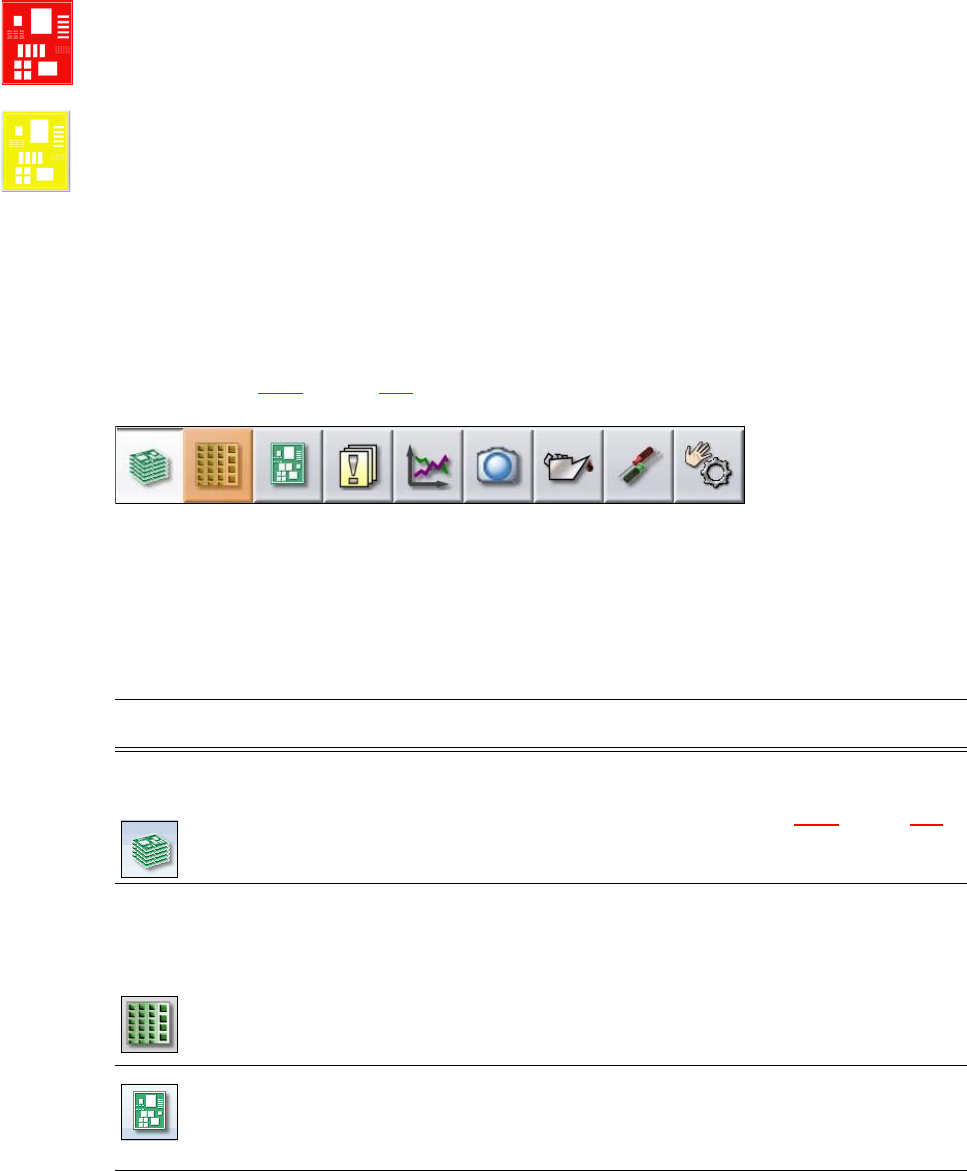

Prelucrare placă de circuite întreruptă
Dacă prelucrare a fost întreruptă, simbolul PCB-ului este afişat în culoarea roşie.
Placa de circuite necesită verificare
Dacă placa de circuite se află pe banda de evacuare şi starea acestei plăci trebuie verificată de
operator, simbolul PCB-ului este afişat în culoarea galbenă.
5.5.3 Bara de simboluri
Pe bara de simboluri se află butoanele corespunzătoare funcţiilor principale ale softului staţiei.
Prin aceasta panourile de operare se pot comuta la alte vederi şi acolo se pot folosi alte funcţii
(vezi paragraful 5.5.5
, pagina 244).
5
Fig. 5.5 - 2 Bara de simboluri
Butoanele variază în funcţie de configuraţie şi nivelul de operare setat. Unele ecrane sunt dispo-
nibile numai la nivele de operare mai înalte.
În tabelul următor este prezentată o descriere succintă a butoanelor şi funcţiilor principale.
5
Simbol Ecran Descriere
Producţie
(ecranul princi-
pal)
Afişarea stării maşinii pentru sarcinile cel mai frecvent utilizate în
timpul producţiei.
Afişarea stărilor de funcţionare, vezi paragraful5.5.2
, pagina239.
Afişarea locaţiilor, denumirii configuraţiei, denumirii lotului, modifi-
cărilor configuraţiei şi opţiunilor suplimentare.
Modul de alimen-
tare, componente
şi pipete
Configuraţia poate fi apelată individual pentru fiecare dintre cele 4
locaţii.
Verificarea configuraţiei modulelor de alimentare, componentelor
şi pipetelor.
Învăţarea formelor carcaselor şi a formelor alveolelor cu compo-
nente.
Afişarea controlului nivelului de umplere.
Plăci de circuite Afişarea plăcilor de circuite şi a listei poziţiilor de plantare.
Verificarea şi reglarea plăcilor de circuite şi a componentelor.
Învăţarea marcajelor.
Instrucţiuni de utilizare SIPLACE SX1/SX2 5 Sarcinile maşinii
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 5.5 Interfaţa de operare
241
5.5.4 Operarea softului staţiei în cadrul ecranelor
Majoritatea vederilor apelate cu ajutorul barei de simboluri (vezi paragraful 5.5.3, pagina 240) , au
pe partea dreaptă a panoului de operare o bară de simboluri suplimentară verticală pentru vede-
rile subordonate şi funcţii.
5
Mesaje Afişarea mesajelor referitoare la evenimentele actuale şi anterioa-
re. Mesajele sunt diferenţiate în funcţie de tipul lor. Este un tabel
ce se poate apela pentru erorile de pistă, erori de transport, erori
de maşină, erori generale şi mesaje de eroare în lanţ (vezi para-
graful 5.6
, pagina245).
Statistică Afişarea statisticilor referitoare la capacitate, calitate şi materialul
rebutat. Afişarea capacităţii maşinii şi a plăcilor de circuite.
Pornirea sistemului OIS (Operator Information System); pentru
informaţii detaliate, vezi documentaţia OIS.
Imagine în direct
a plantării
Afişarea în direct a imaginilor primite de la diversele camere.
Începând cu nivelul de operare "Producţie avansată"
Afişare şi salvare Vision-Dump.
Stare întreţinere Conţine informaţii despre situaţia întreţinerii maşinii.
Pentru mai multe amănunte vezi manualul de întreţinere.
Setări Cuprinde toate setările şi opţiunile.
Setarea nivelului de operare, a limbii şi a interfeţei de operare.
Afişarea şi modificarea setărilor maşinii setărilor efectuate de ope-
rator, opţiunilor maşinii şi a opţiunilor de softver, vezi paragraful
5.5.5
, pagina 244.
Verificare senzori
şi funcţii
Cuprinde informaţii şi funcţii pentru testare şi diagnosticare.
Setarea modului de funcţionare al butonului de pornire al maşinii.
Este disponibil începând cu nivelul de operare "Producţie avansa-
tă":
Ciclu de referinţă complet, testarea funcţiilor capului C&P20.
Funcţii individuale şi cicluri de lungă durată. Fiecare portal este
acţionat individual.
Service Instrumente de service.
Disponibile numai de la nivelul de operare "Service (client)" în sus.
Reglarea şi calibrarea plantatorului de componente electronice
SIPLACE, descărcarea versiunilor software înglobate, calibrarea
şi configurarea întregii maşini.
Simbol Ecran Descriere
INDICAŢIE
O descriere detaliată a funcţiilor individuale veţi găsi în ajutorul online.
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.5 Interfaţa de operare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
242
Exemplu: Vederea "Modul alimentator, componente şi pipete"
Daţi clic pe opţiunea „Modul alimentator, componente şi pipete ” de pe bara de simbo-
luri.
Se deschide următorul ecran:
5
Fig. 5.5 - 3 Panoul de operare în vederea „Modul alimentator, componente şi pipete” (pe exemplul SIPLACE SX2)
Legendă
(1) Bara de simboluri (butonul „modul alimentator, componente şi pipete”)
(2) Bara de simboluri verticală a ecranului „Modul alimentator, componente şi pipete”
(3) Zona de prelucrare cu 2 portaluri
(4) Buton pentru schimbarea pipetelor la portalul 2
Pentru verificarea configuraţiei daţi clic, de exemplu de WPC de la portalul 1 (butonul 4).
(1)
(2)
(3)
(4)
