5.5.6 Operare orientată pe aplicaţie prin marcaje cu culori
Pe interfaţa de operare este posibilă evidenţierea colorată a simbolurilor, butoanelor şi ecranelor.
Prin intermediul diverselor evidenţieri colorate veţi putea observa imediat, de exemplu, atunci
când este necesară o intervenţie a operatorului sau când există anumite avertizări.
În softul staţiei sunt utilizate următoarele marcaje colorate:
5
5.6 Informaţii alarmă şi ajutor online
Dacă apar alarme în timpul lucrului la plantatorul de componente electronice, mesajul de alarmă
este afişat cu roşu în câmpul de stare al interfeţei de operare. Simbolul pentru informaţii alarmă
este activ.
Butonul evidenţiat cu roşu de pe bara de simboluri semnalizează faptul că este necesară o inter-
venţie a operatorului.
Culoare Stare Semnificaţie
RoşuAlarmă Este necesară intervenţia operatorului.
Numai în ecranul "Modul alimentator, componente şi pipete".
Portocaliu Avertizare Există o indicaţie pentru operator.
O intervenţie imediată a operatorului nu este însă necesară.
Numai în ecranul "Modul alimentator, componente şi pipete".
Verde În curs de prelu-
crare
Simbolul sau butonul deţine controlul asupra maşinii şi starea
acesteia este în regulă.
Numai în ecranele „Producţie” "Modul alimentator, componen-
te şi pipete","Placă de circuite", "Verificare senzori şi funcţii"
şi "Service".
Verde intermi-
tent
Aşteaptă o placă
de circuite
Înlocuieşte starea "Ocupat" în cazul în care maşina este
operaţională, dar nu produce, deoarece nu este prezentă nicio
placă de circuite.
Introduceţi o placă de circuite.
Numai în ecranul "Producţie".
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.6 Informaţii alarmă şi ajutor online Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
246
5

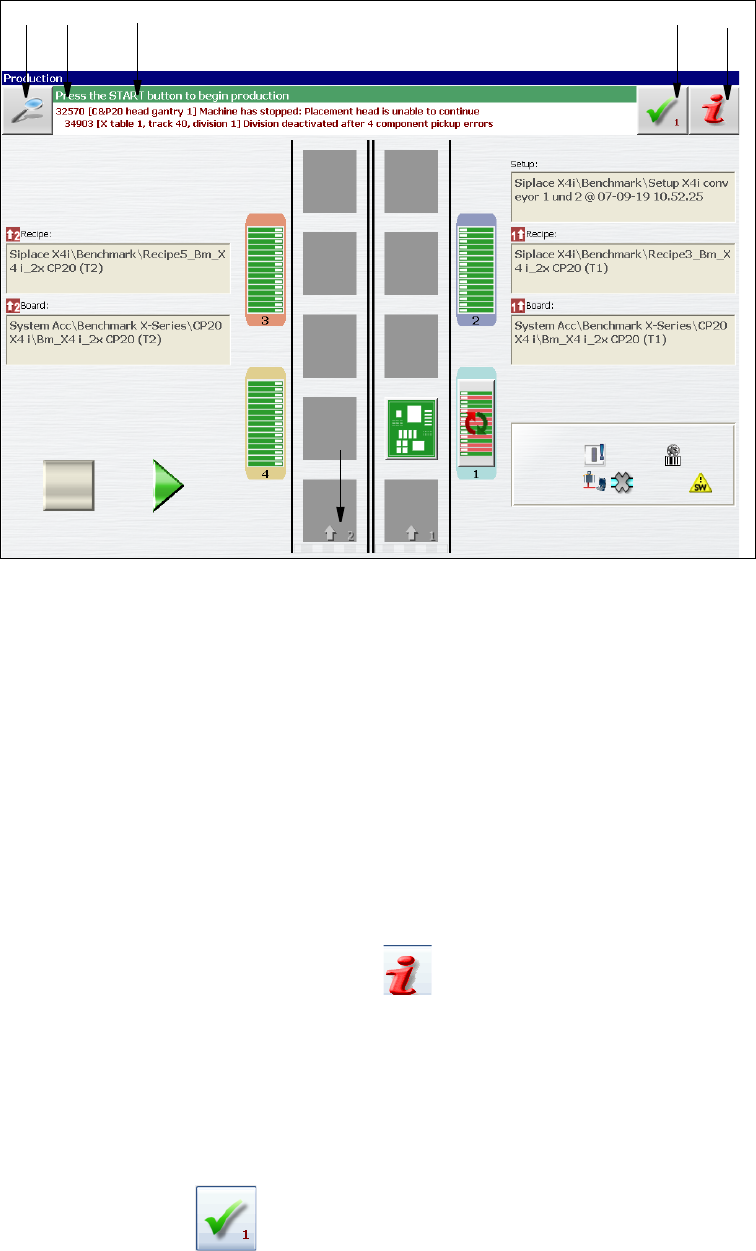

Fig. 5.6 - 1 Vederea "Producţie" cu mesaj de alarmă (pe exemplul SIPLACE X4i)
Legendă pentru Fig. 5.6 - 1
(1) Nr. alarmă
(2) Mesaj alarmă: informaţie scurtă referitoare la alarmă
(3) Simbolul "Detalii": pentru apelarea informaţiilor detaliate (de ex. sursa erorii, ora apariţiei)
(4) Simbolul "Confirmare alarmă": pentru ştergerea afişajului alarmei
(5) Simbolul "Informaţii alarmă": pentru apelarea ajutorului pentru alarma actuală
5.6.1 Afişarea informaţiilor referitoare la alarma actuală
Pentru a afişa informaţiile referitoare la alarma actuală, trebuie activat sistemul de asistenţă al
calculatorului staţiei prin clicare pe simbolul . Se deschide fereastra principală a Sistemului
de asistenţă cu informaţiile cu privire la alarmă. Informaţiile sunt raportate la alarma actual afi-
şată, de la care a fost apelată funcţia de asistenţă.
Dacă o alarmă a fost înlăturată şi remedierea este detectată automat de maşină, alarma va fi
ştearsă automat din câmpul de stare.
Dacă remedierea nu este detectată automat, alarma se poate şterge manual din câmpul de stare.
Daţi clic pe simbolul Mesajul de alarmă nu se va mai afişa în câmpul de stare.
12
3
4
5
Instrucţiuni de utilizare SIPLACE SX1/SX2 5 Sarcinile maşinii
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 5.6 Informaţii alarmă şi ajutor online
247
5.6.2 Afişarea informaţiilor referitoare la alarma selectată
Clicaţi pe butonul (1) de pe bara de simboluri.
S-au afişat toate alarmele apărute.
Clicaţi pe butonul "Afişaţi mesajele înregistrate" (2).
Clicaţi pe lista alarmelor (3) din structura meniului, pentru a deschide mesajele de alarmă de-
taliate.
. 5

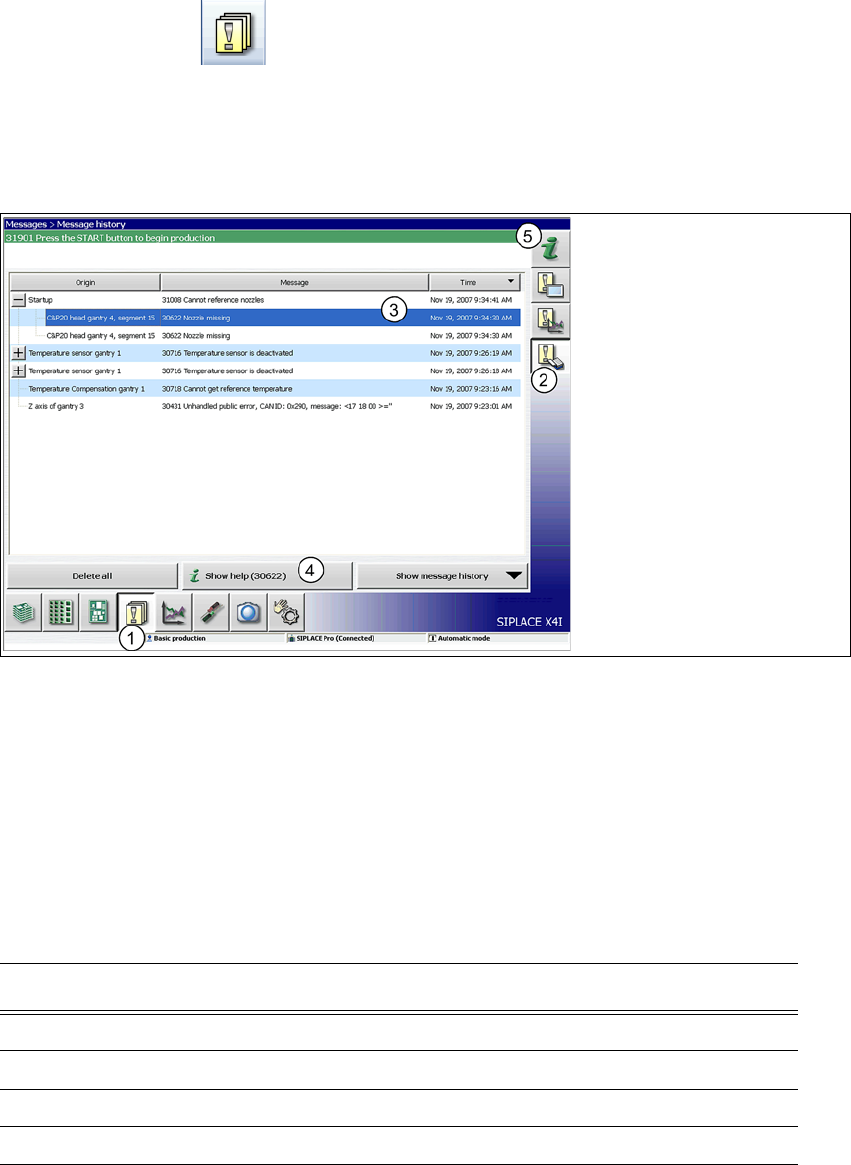

Fig. 5.6 - 2 Exemplu: Lista de alarmă (pe exemplul SIPLACE X4i)
Selectaţi din lista alarmelor mesajul de alarmă despre care doriţi să aflaţi informaţii.
Clicaţi pe butonul "Afişare text de asistenţă" (4), pentru a afişa informaţiile.
Informaţiile de alarmă despre o altă alarmă pot fi căutate şi afişate prin Indexul sistemului de asis-
tenţă (5) cu specificarea numărului alarmei.
5.6.3 Semnificaţia culorilor folosite în informaţiile alarmelor din asistenţa on-line
5
Marcaj text Semnificaţie
Text roşunumărul alarmei şi mesajul de alarmă
Text negru cauza sau cauzele posibile ale alarmei
Text verde indicaţii pentru înlăturarea alarmei
Text albastru subliniat apelarea unor informaţii suplimentare
