Instruc ţ iuni de utilizare SIPLACE SX1/SX2 5 Sarcinile ma ş inii Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 5.7 L ă mpi de semnalizare cu claxon 249 5.7 L ă mpi de semnalizare cu claxon 5.7.1 V edere de ansambl…
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.6 Informaţii alarmă şi ajutor online Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
248
5.6.4 Ajutorul online contextual
Pentru a afişa informaţiile referitoare la ecranul actual, trebuie activat sistemul de asistenţă al
calculatorului staţiei prin clicare pe simbolul . Se deschide fereastra principală a Sistemului
de asistenţă cu informaţiile cu privire la alarmă. Informaţiile sunt raportate la ecranul actual afişat,
de la care a fost apelată funcţia de asistenţă. Prin cuprins, index şi funcţiile de căutare puteţi ac-
cesa conţinutul complet al ajutorului online.
Instrucţiuni de utilizare SIPLACE SX1/SX2 5 Sarcinile maşinii
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 5.7 Lămpi de semnalizare cu claxon
249
5.7 Lămpi de semnalizare cu claxon
5.7.1 Vedere de ansamblu
Lămpile de semnalizare semnalizează stările de funcţionare şi defecţiunile automatului. Claxonul
semnalizează acustic apariţia unei alarme. La automatele SIPLACE se poate monta o lampă de
semnalizare de două sau trei culori. Sistemul de lămpi de semnalizare (de două sau trei culori) se
setează în autoconfigurare, vezi instrucţiunile de instalare pentru softul staţiei, cod articol
00196771-xx.

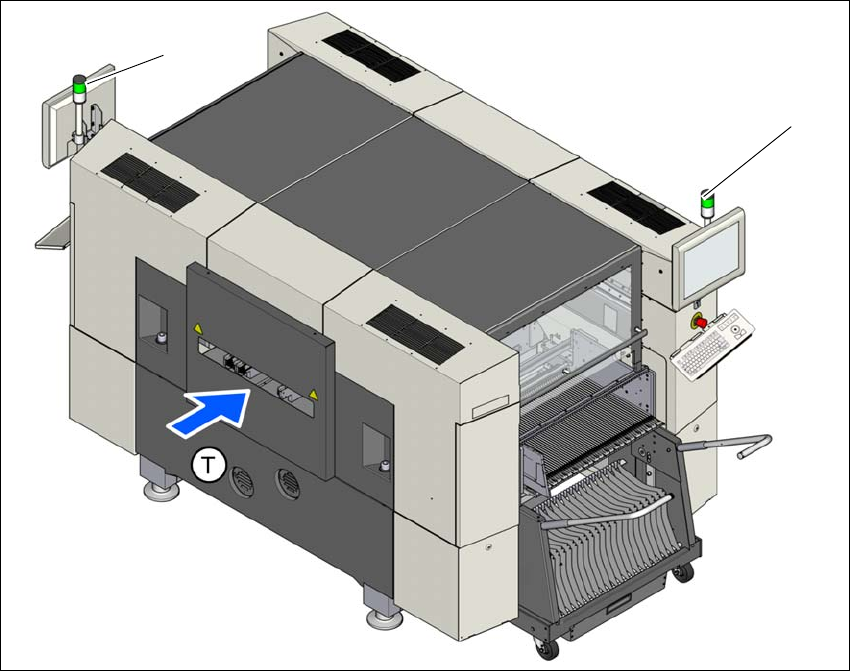

5.7.1.1 Lămpi de semnalizare cu două culori (standard)
Fig. 5.7 - 1 Lămpi de semnalizare pentru stările de funcţionare
L1 lampă de semnalizare, stânga
L3 lampă de semnalizare, dreapta
T Direcţia de transport a PCB-urilor
(L1)
(L2)
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.7 Lămpi de semnalizare cu claxon Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
250

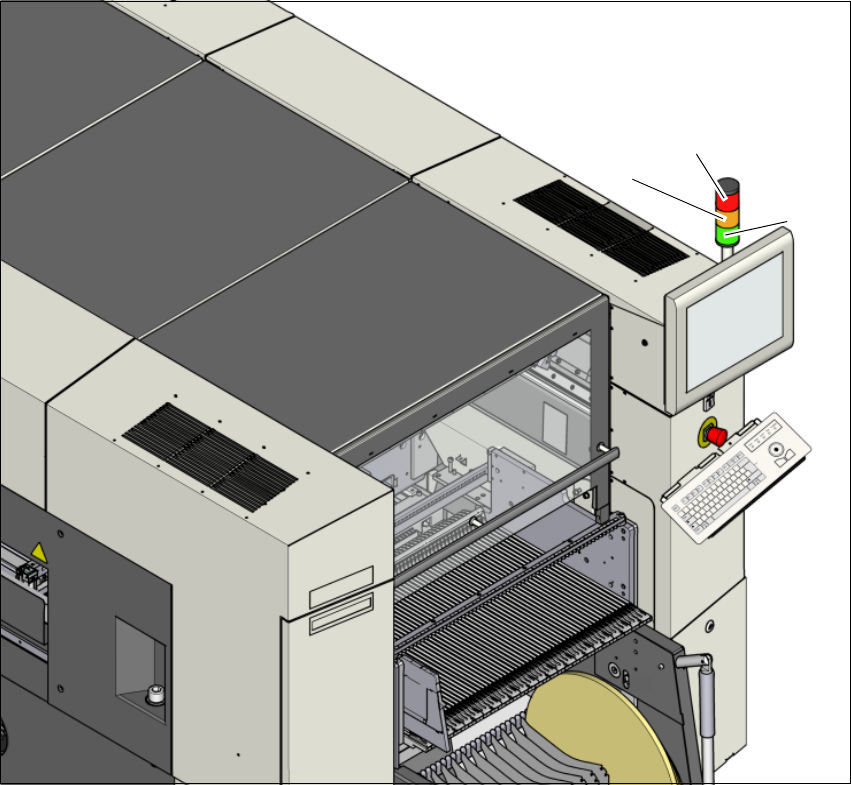

5.7.1.2 Lămpi de semnalizare cu trei culori (opţional)
Fig. 5.7 - 2 Lămpi de semnalizare pentru stările de funcţionare
L1 Lampă de semnalizare, roşu
L2 Lampă de semnalizare, galben
L3 Lampă de semnalizare, verde
(L2)
(L1)
(L3)
