Verificaţi indicatorul de stare cu mai multe culori (Poz. 3 din Fig. 5.9 - 1, pagina 256).
–Dacă acesta este aprins în culoarea verde, modulul alimentator este operaţional.
–Dacă este aprins în culoarea portocalie, este semnalată o avertizare. Textul avertizării
apare pe afişajul LCD (Poz. 4 din Fig. 5.9 - 1
, pagina 256). La Smart Feeder Led-urile
sunt aprinse corespunzător.
–Dacă indicatorul de stare este aprins în culoarea roşie, există o defecţiune în funcţionare.
Mesajul de eroare apare pe afişajul LCD (Poz. 3 din Fig. 5.9 - 1
, pagina 256). La Smart
Feeder Led-urile sunt aprinse corespunzător.
O prezentare a afişajelor LCD şi de stare pe panoul de operare se găseşte în paragraful
5.11
, pagina 271. 5
O prezentare a afişajelor LED şi de stare pe panoul de operare al Smart Feeder se gă-
seşte în paragraful 5.11.2
, pagina 272. 5
5
Dacă indicatorul de stare este stins, acest lucru poate avea următoarele cauze: 5
– Modulul alimentator nu este inclus în configuraţia actuală.
– Modulul alimentator este defect.
– Modulul alimentator este dezactivat (de exemplu, din cauza unei întreruperi a aerului
comprimat).
5.9.2 Îmbinarea la timp a benzilor
5
5
ATENŢIE
Probleme de tragere a foliei!
Smulgerea foliei poate cauza probleme de tragere a foliei.
La modulele alimentatoare de bandă X de 8 şi 12 mm este integrat un cuţit (poz. 2) pentru
retezarea uşoară a foliei de acoperire.
INDICAŢIE
Îmbinarea prea târzie a benzilor
A îmbinare prea târzie benzii duce la timpi de oprire prea mari
Îmbinaţi din timp benzile, evitând astfel golirea modulelor alimentatoare.
INDICAŢIE
Îmbinarea prea devreme a benzilor
Îmbinarea prea devreme a benzilor poate avea ca consecinţă ca rola noii benzi să se um-
ple excesiv, banda să alunece de pe rolă şi să se agaţe la înfăşurarea capătului benzi
vechi pe rola nouă după îmbinare. Aceasta conduce la erori de preluare şi perioade mari
de repaus.
Îmbinaţi din timp benzile, evitând astfel agăţarea benzii vechi şi noi.
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.9 Efectuarea turului de inspecţie Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
258
5.9.3 Verificare Support Pins
Verificaţi poziţia Support Pins pe masa ridicatoare:
–Aveţi grijă ca Support Pins să nu se lovească de partea inferioară a plăcilor de circuit.
– În plus, aveţi grijă ca Support Pins să nu se lovească de vanga transportorului plăcilor
de circuit.
– Pentru poziţionarea sigură şi automată a Support Pins, vă recomandăm utilizarea echi-
pamentului opţional Smart Pin Support. Pentru aceasta vezi paragraful 6.15
, pagina 348.
5.9.4 Suport pentru rola de bandă suplimentară
5

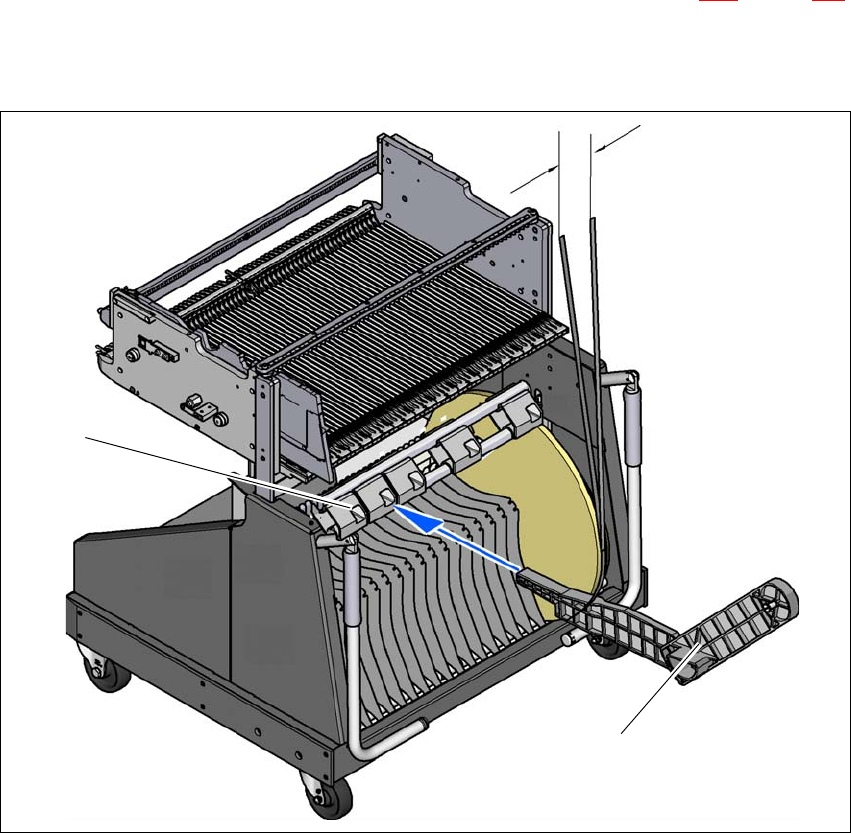

Fig. 5.9 - 2 Suport pentru rola de bandă suplimentară
(1) Suport pentru rola de bandă suplimentară, cod articol 00141217-xx
(2) Dispozitiv de prindere a suportului
5
max. 60 mm
(1)
(2)
Instrucţiuni de utilizare SIPLACE SX1/SX2 5 Sarcinile maşinii
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 5.9 Efectuarea turului de inspecţie
259
Modulele alimentatoare ale Seriei X pot prelucra benzi fără probleme, dacă distanţa laterală dintre
modulul alimentator şi rola de bandă nu depăşeşte 60 mm. Dacă distanţa maximă admisibilă nu
poate fi respectată din cauza unei echipări prestabilite, recomandăm utilizarea suportului pentru
role de bandă suplimentare (poz. 1). Introduceţi pur şi simplu suportul în dispozitivul de prindere
(poz. 2) şi deplasaţi-l până când obţineţi o distanţă mai mică decât distanţa maximă admisibilă de
60 mm. Căruciorul cu componente are în total 5 dispozitive de prindere. Fiecare suport rolă pentru
bandă poate susţine 2 role pentru bandă, astfel se pot poziţiona până la zece 15" (381 mm) - role
bandă deasupra containerului pentru benzi.
5.9.5 Introducerea tablelor separatoare în containerul pentru benzi
Tabla separatoare are muchii diferite şi poate fi introdusă în două moduri în containerul pentru
benzi. La utilizarea fuselor stabilizatoare, tabla de separare arată cu degajările pentru fusa
stabilizatoare în sus (vezi Poz. 4 din Fig. 5.9 - 3
). Dacă nu folosiţi fuse stabilizatoare, muchia
rotunjită a tablei de separare arată în sus (Poz. 5 din Fig. 5.9 - 3
).
Montaţi tablele de separare în modul indicat de Fig. 5.9 - 3 şi ţine cont că divizarea cea mai
mică a recipientului de bandă este divizarea în 2. Veţi evita astfel erorile plantare.
Verificaţi ca tablele separatoare să ocupe aceeaşi poziţie de blocare la toate cele trei şipci de
ghidare. În caz contrar, tabla separatoare se va înţepeni sau îndoi.
