Instruc ţ iuni de utilizare SIPLACE SX1/SX2 5 Sarcinile ma ş inii Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 5.10 Montarea modulelor alimentatoare 261 5.10 Mont area modulelor aliment atoare 5.10.1 Indica ţ ii p…
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.9 Efectuarea turului de inspecţie Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
260
5

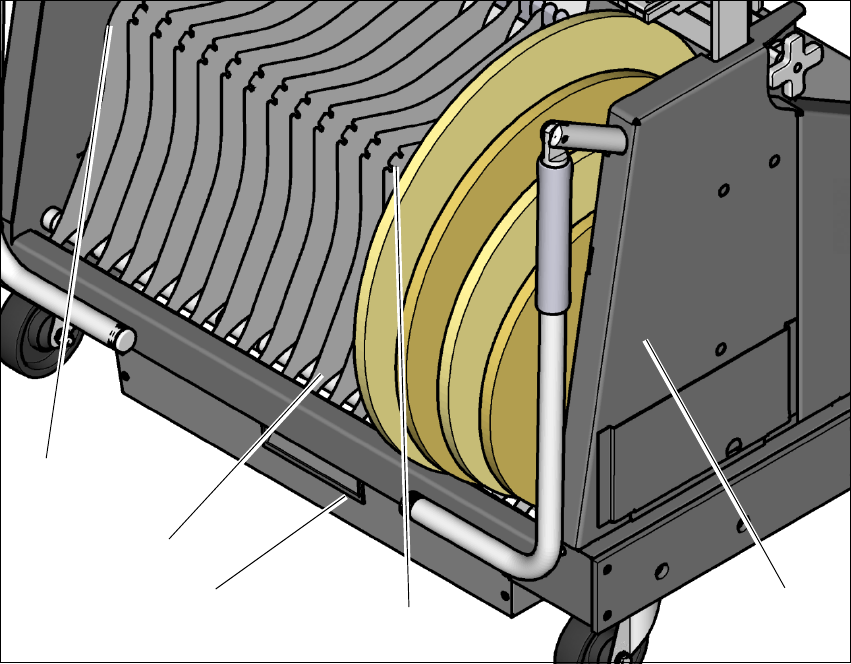

Fig. 5.9 - 3 Tablele separatoare din containerul pentru benzi
(1) Poziţia tablei separatoare, atunci când nu se utilizează fuse stabilizatoare
(2) Şipcă de ghidare pentru tablele separatoare
(3) Recipient pentru deşeuri de bandă
(4) Poziţia tablei separatoare, atunci când se utilizează fuse stabilizatoare
(5) Container pentru benzi
(1)
(5)
(2)
(3)
(4)
Instrucţiuni de utilizare SIPLACE SX1/SX2 5 Sarcinile maşinii
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 5.10 Montarea modulelor alimentatoare
261
5.10 Montarea modulelor alimentatoare
5.10.1 Indicaţii privind manevrarea modulelor alimentatoare
Modulele alimentatoare sunt dispozitive de precizie. Prin urmare, manevraţi cu grijă modulele ali-
mentatoare.
Evitaţi coliziunea modulelor alimentatoare cu orice obstacole.
Nu lăsaţi modulele alimentatoare să cadă pe podea.
Folosiţi pentru întreţinere numai instrumente adecvate.
5.10.2 Extragerea modulelor alimentatoare X din masa componentelor
5

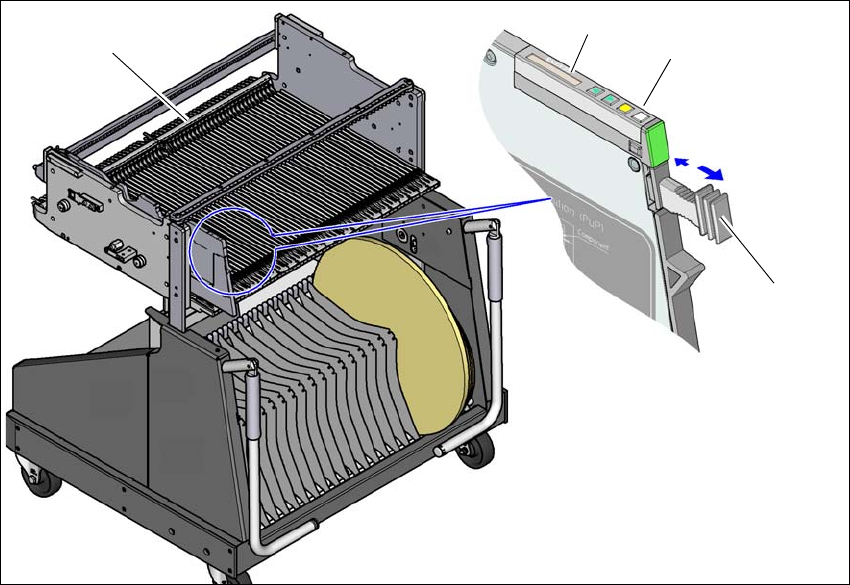

Fig. 5.10 - 1 Extragerea modulelor alimentatoare X din masa componentelor
(1) Mâner de extragere
(2) Indicator de stare
(3) Afişaj LCD
(4) Clichet pentru blocarea modulelor alimentatoare X
(1)
(2)
(3)
(4)
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.10 Montarea modulelor alimentatoare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
262
În stare funcţională afişajul de stare este aprins (Poz. 2 în Fig. 5.10 - 1, pagina 261) şi are culoarea
verde, dacă modulul X este în configuraţia actuală. Dacă modulul alimentator nu este inclus în
configuraţia actuală, indicatorul de stare rămâne stins.
Modulul alimentator X este blocat la masa componentelor printr-un clichet şi nu poate fi scos.
Dacă doriţi să extrageţi module alimentatoare din masa componentelor, procedaţi după cum ur-
mează:
Apăsaţi mânerul de extragere (Poz. 1 din Fig. 5.10 - 1, pagina 261). Mânerul de extragere
sare afară şi indicatorul de stare se stinge.
Aşteptaţi aproximativ 1 secunde, până când dispozitivul de blocare (Poz. 4 din Fig. 5.10 - 1,
pagina 261
) deblochează modulul alimentator.
Extrageţi modulul alimentator din masa componentelor apucându-l de mânerul de extragere.
Dacă aşteptaţi mai mult de cca. 5 s, modulul alimentator va fi blocat din nou. Afişajul de stare
luminează roşu şi pe afişajul LCD (Poz. 3 din Fig. 5.10 - 1
, pagina 261) apare mesajul "Handle
--->>".
Reintroduceţi mânerul de extragere la loc. Dacă modulul alimentator X este inclus în configu-
raţia actuală, indicatorul de stare se aprinde în culoarea verde şi pe ecranul LCD sunt afişate
din nou numărul pistei şi pasul.
Apăsaţi din nou mânerul de extragere (Poz. 1 din Fig. 5.10 - 1pagina 261şi extrageţi modulul
alimentator din masa componentelor.
5.10.3 Introducerea modulului alimentator X
5.10.3.1 Verificarea modulului alimentator X înaintea introducerii
Verificaţi următoarele aspecte, înainte de a introduce un modul alimentator în masa componente-
lor:
Modulul alimentator trebuie să fie într-o stare ireproşabilă.
Printr-o apăsare uşoară verificaţi dacă balansorul foliei de acoperire (Poz. 2 din Fig. 5.10 - 2,
pagina 263
) nu se blochează.
Verificaţi dacă zona cadrului de preluare (Poz. 3 din Fig. 5.10 - 2, pagina 263) este liberă de
componente.
5
Apăsaţi pârghia (Poz. 4 din Fig. 5.10 - 2, pagina263) pentru a deschide cadrul de preluare
(Poz. 3 din Fig. 5.10 - 2
, pagina 263) uşor în faţă. Cadrul de preluare se va ridica puţin.
INDICAŢIE
Goliţi compartimentul de eliminare a componentelor (Poz. 5 din Fig.5.10 - 2, pagina
263
), înainte să vărsaţi componentele din modulul alimentator.
