5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.10 Montarea modulelor alimentatoare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
264
5.10.3.2 Introducerea modulului alimentator X în masa componentelor
5
Fig. 5.10 - 3 Introducerea modulului alimentator X în masa componentelor
(1) Glisiera anterioară a modulului alimentator X
(2) Glisiera posterioară a modulului alimentator X
(3) Ştift de centrare "spate" la modulul alimentator X
(4) Ştift de centrare "faţă" la modulul alimentator X
(5) Decupaje în şipca de centrare pentru angrenarea ştiftului de centrare "spate"
(6) Orificii de centrare la masa componentelor pentru angrenarea ştiftului de centrare "faţă"
(7) Clichete de blocare
(8) Profil de ghidare a mesei componentelor (profil Ω)
(9) Ghidaj de inserare pentru modulul alimentator
5
Aşezaţi glisiera din faţă (Poz. 1 din Fig. 5.10 - 3) des a modulului alimentator pe ghidajul de
inserare (Poz. 9 din Fig. 5.10 - 3
) a mesei de componente.
Ţineţi modulul alimentator în poziţie verticală şi împingeţi-l de-a lungul profilului de ghidare
(Poz. 8 din Fig. 5.10 - 3
) în faţă. Modulul alimentator alunecă cu ghidajul din faţă (Poz. 1 din
Fig. 5.10 - 3
) şi din spate (Pos. 2 in Abb. 5.10 - 3) pe profilul de ghidare (Poz. 8 din Fig. 5.10
- 3).
Instrucţiuni de utilizare SIPLACE SX1/SX2 5 Sarcinile maşinii
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 5.10 Montarea modulelor alimentatoare
265
Împingeţi cu grijă mai departe modulul alimentator, până când ştiftul de centrare din "faţă"
(Poz. 4 din Fig. 5.10 - 3
, pagina 264) intră în alezajul de centrare (Poz. 6 din Fig. 5.10 - 3,
pagina 264
).
Totodată fiţi atent şi la ştiftul de centrare "spate" (Poz. 3 din Fig. 5.10 - 3, pagina 264) a mo-
dulului alimentator. Acesta trebuie să alunece fără probleme în degajarea (Poz. 5) riglei de
centrare, în caz contrar modulul alimentator nu va sta perpendicular pe masa de componente
sau nu a fost aşezat corect pe profilul de ghidare (Poz. 8 din Fig. 5.10 - 3
, pagina 264).
În poziţia de oprire a modulului alimentator se blochează clichetul de blocare (Poz. 7 din Fig.
5.10 - 3
, pagina 264) pe rola de blocare a modulului alimentator (Poz. 1 din Fig. 3.9 - 1, pagina
148
). În cazul în care aţi uitat să blocaţi mânerul de extragere (Poz. 1 din Fig. 5.10 - 2, pagi-
na263
), după câteva secunde afişajul de stare de pe panoul de operare a modulului alimen-
tator luminează roşu. Pe afişajul LCD apare mesajul de eroare "Handle --->>" (vezi Fig. 5.11
- 1, pagina 271).
Blocaţi mânerul de extragere (Poz. 1 din Fig. 5.10 - 2, pagina 263). Indicatorul de stare
al modulului alimentator se aprinde acum în culoarea verde şi modulul alimentator este
operaţional. Pe ecran LCD se poate vedea din nou numărul pistei şi pasul de transport.
5.10.4 Introducerea benzii de componente în modulul alimentator X
5.10.4.1 Verificarea modulului alimentator de bandă X
La inserarea benzii în modulul alimentator, prima dată verificaţi dacă elementele compo-
nente se găsesc în zona cadrului de preluare (Poz. 2 din Fig. 5.10 - 5
, pagina 267).
Eliminaţi în orice caz eventualele componente prezente, deoarece acestea vor cauza
erori.
5.10.4.2 Pregătirea benzii de componente pentru introducere
Verificaţi ca banda să prezinte la capătul de început o muchie de tăiere dreaptă.
Dacă orificiile de transport prezintă rupturi sau îndoituri, retezaţi această porţiune de
bandă.
De asemenea, aveţi grijă să nu existe fâşii adezive lipite pe folia de acoperire.
Îndepărtaţi folia de acoperire de pe bandă pe o lungime de circa 30 cm, dacă nu se eli-
berează astfel nicio componentă.
5
INDICAŢIE
Evitarea pierderii elementelor componente
Dacă nu este disponibilă suficientă folie de acoperire, folosiţi dispozitivul de inserare
bandă SMD
pentru banda de 8 mm:Cod articol 00355265-xx
pentru banda de 12 mm:Cod articol 00356342-xx
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.10 Montarea modulelor alimentatoare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
266
Scurtaţi banda cu alveolele pentru componente devenite libere cu circa 3 cm.
Îndepărtaţi componentele din alveolele de bandă deschise.
Răsfrângeţi folia de acoperire peste muchia anterioară a benzii, de-a lungul părţii inferi-
oare a benzii.
5.10.4.3 Introducerea benzii în modulul alimentator X
5

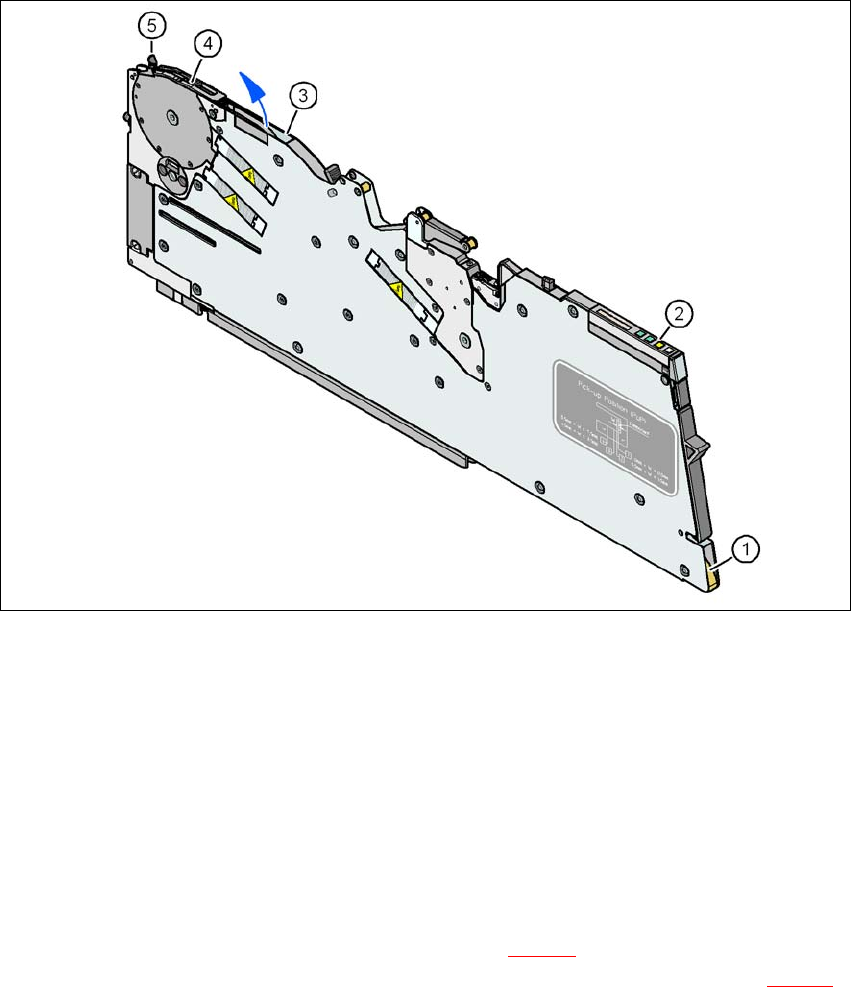

Fig. 5.10 - 4 Introducerea benzii cu componente
(1) Orificiul de intrare al canalului de ghidare a benzii
(2) Panou de operare
(3) Orificiu de ieşire a canalului de ghidare a benzii
(4) Cadru de preluare
(5) Pârghie pentru ridicarea cadrului de preluare
5
Ţineţi banda astfel încât orificiile de transport să se afle în partea stângă, privind în direcţia
de transport.
Împingeţi banda în orificiul de intrare (Poz. 1 din Fig. 5.10 - 4) a canalului de ghidare bandă
şi mai departe, până când banda iese prin orificiul de ieşire a benzii (Poz. 3 din fig. 5.10 - 4
).
Extrageţi banda în sus şi răsfrângeţi folia de acoperire înapoi în partea superioară a benzii.
