5 Sarci nile ma ş inii Instruc ţ iuni de utilizare SIPLACE SX1/SX2 5.10 Montarea modulelor alimentatoare Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 268 Împinge ţ i pârghia (Poz. 5 din Fig. 5.10 - 5 , pagina 26…
Instrucţiuni de utilizare SIPLACE SX1/SX2 5 Sarcinile maşinii
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 5.10 Montarea modulelor alimentatoare
267
Introduceţi începutul benzii sub cadrul de preluare (Poz. 2 din Fig. 5.10 - 5) şi apoi împingeţi
mai departe, până când banda de loveşte de roata cu ştifturi.
5

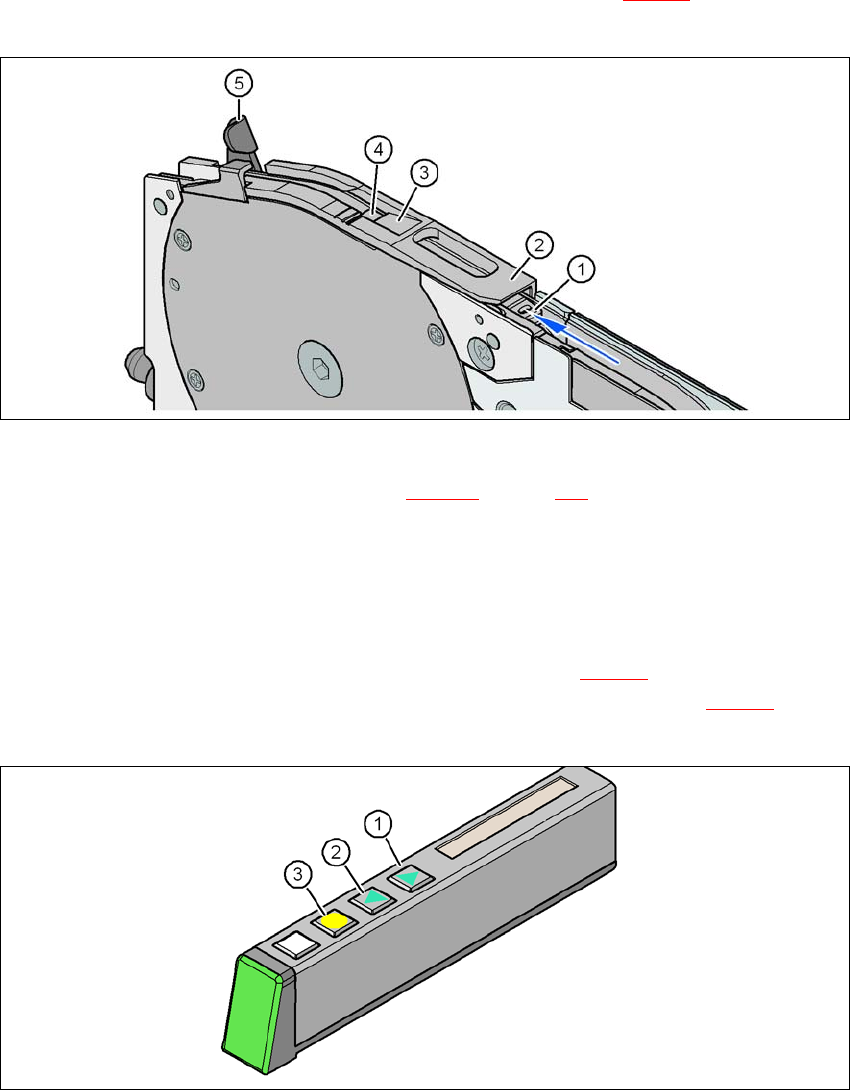

Fig. 5.10 - 5 Cadrul de preluare al modulului alimentator de bandă
(1) Reazem bandă, amovibil (Vezi secţiunea 5.10.4.4, pagina 269)
(2) Cadru de preluare
(3) Muchie de tragere pentru folia de acoperire
(4) Zonă de preluare a componentelor
(5) Pârghie pentru ridicarea şi blocarea cadrului de preluare
Pe panoul de operare apăsaţi tasta ÎNAINTE (Poz. 1 din Fig. 5.10 - 6) până când locul de
îndoire a foliei de acoperire se găseşte în zona de preluare (Poz. 4 din Fig. 5.10 - 5
) a com-
ponetei.
5
Fig. 5.10 - 6 Panoul de operare a modulului alimentator (de la 8 mm X până la 88 mm X)
(1) Butonul ÎNAINTE pentru transportarea înainte a benzii
(2) Butonul ÎNAPOI pentru transportarea înapoi a benzii
(3) Butonul FOLIE pentru tensionarea foliei de acoperire
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.10 Montarea modulelor alimentatoare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
268
Împingeţi pârghia (Poz. 5 din Fig. 5.10 - 5, pagina267) în faţă pentru ca cadrul de preluare
(Poz. 2 în Fig. 5.10 - 5
, pagina 267) să se ridice în prima poziţie de raster.
Extrageţi folia de acoperire trăgând-o lateral de-a lungul cadrului de preluare, către înainte şi
pe sub cadrul de preluare.
Întoarceţi folia de acoperire până când se aşează pe muchia de tragere (Poz. 3 din Fig. 5.10
- 5, pagina 267).
5
Rabateţi pârghia (Poz. 5 din Fig. 5.10 - 5, pagina267) înapoi pentru ca cadrul de preluare să
coboare.
Trageţi folia de acoperire peste balansierul foliei de acoperire (Poz. 2 din Fig. 5.10 - 7) până
la roţile de oprire a foliei (Poz. 1 din Fig. 5.10 - 7
).
5

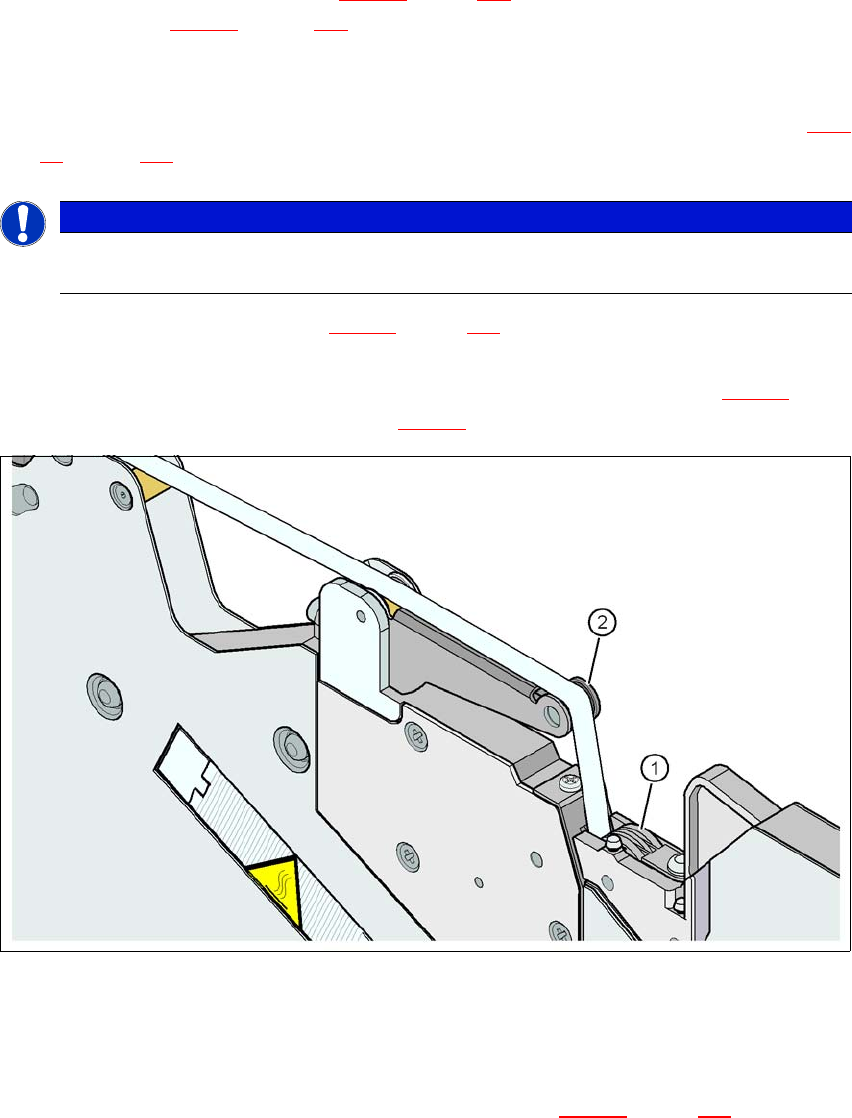

Fig. 5.10 - 7 Tragerea foliei de acoperire la rolele de presare a foliei de acoperire
(1) Role de presare a foliei de acoperire
(2) Folie de acoperire
5
Pe panoul de operare apăsaţi tasta FOLIE (Poz. 3 din Fig. 5.10 - 6, pagina267) până când
folia de acoperire se întinde. Balansierul foliei de acoperire se înclină în jos şi opreşte motorul
de acţionare.
Retezaţi banda la nivelul capătului anterior al modulului alimentator.
INDICAŢIE
Coborâţi cadrul de preluare numai după ce folia de acoperire este aşezată pe muchia
de tragere.
Instrucţiuni de utilizare SIPLACE SX1/SX2 5 Sarcinile maşinii
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 5.10 Montarea modulelor alimentatoare
269
5.10.4.4 Suportul de bandă pentru modulul alimentator de bandă X de 8 mm
5

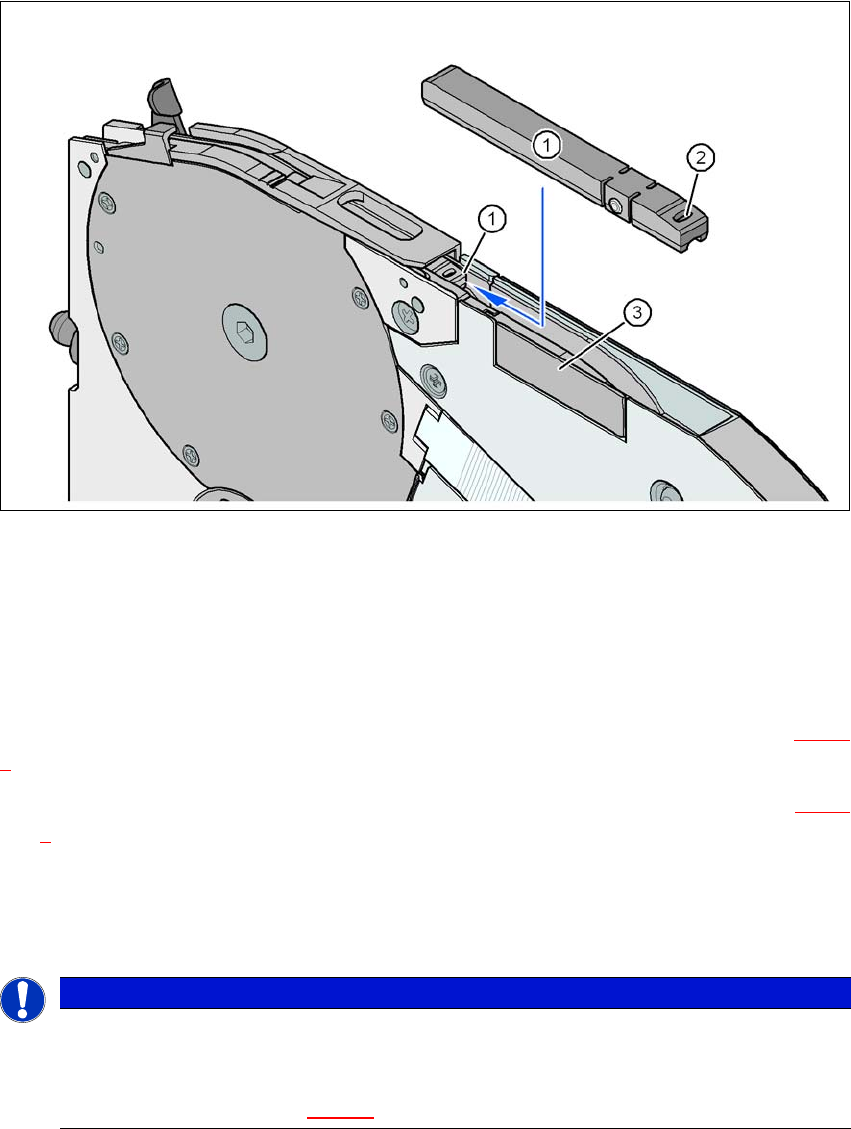

Fig. 5.10 - 8 Modulul alimentator X de 8 mm - suportul de bandă şi senzorul de îmbinare
(1) Suport de bandă, amovibil
(2) Orificiu oval în suportul de bandă
(3) Locul de montare a senzorului de îmbinare
Modulul alimentator X de 8 mm este prevăzut cu un reazem pentru bandă (Poz. 1 din Fig. 5.10 -
8). Acesta poate fi demontat uşor, dacă este cazul.
Introduceţi lama unei şurubelniţe de ceasornicar în deschiderea ovală (Poz. 2 din Fig. 5.10 -
8) a reazemului benzii şi trageţi afară reazemul benzii în sens opus direcţiei de transport a
curelei.
La introducerea suportului de bandă, aveţi grijă ca acesta să se cupleze în poziţia sa nomi-
nală.
5
INDICAŢIE
Înălţime de preluare Z constantă şi reducerea timpului necesar corecţiilor înălţimii de pre-
luare
La toate componentele începând de la 0402 şi mai mici folosiţi reazemul pentru
bandă (Poz. 1 din Fig. 5.10 - 8
) în modulul alimentator X de 8 mm.
