5.11 Respectarea afişajelor la modulul alimentator X
5.11.1 Module alimentatoare cu afişaj LCD
Modulele alimentatoare X (de la 8 mm până la 88 mm) dispun pentru semnalizarea stării de func-
ţionare un afişaj de stare de mai multe culori (Poz. 6 din Fig. 5.11 - 1
) iar pentru afişarea textelor
un afişaj LCD (Poz. 1 din Fig. 5.11 - 1
).
5

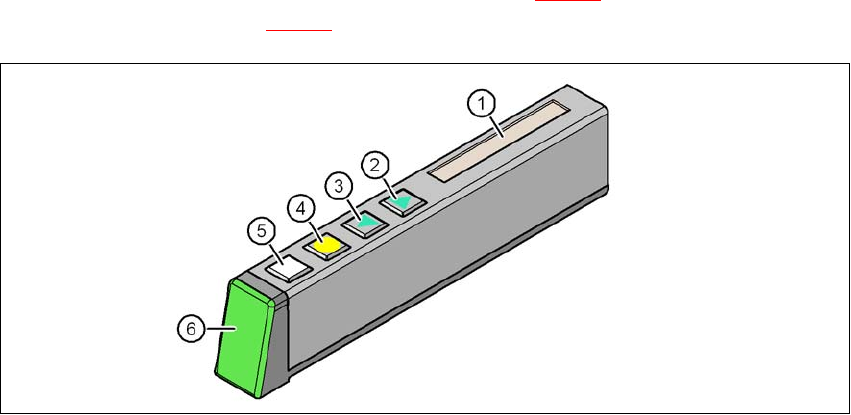

Fig. 5.11 - 1 Buton, indicaţiile ecranului LCD şi ale indicatorului de stare de la modulul alimentator X
(1) Afişaj LCD
(2) Butonul ÎNAINTE
(3) Butonul ÎNAPOI
(4) Butonul FOLIE
(5) Butonul SET
(6) Indicator de stare, multicolor
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.11 Respectarea afişajelor la modulul alimentator X Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
272
5.11.2 Module alimentatoare cu afişaj LED
X SIPLACE SmartFeeder dispun pentru semnalizarea stării de funcţionare un afişaj de stare cu
LED de mai multe culori pentru fiecare pistă.
5

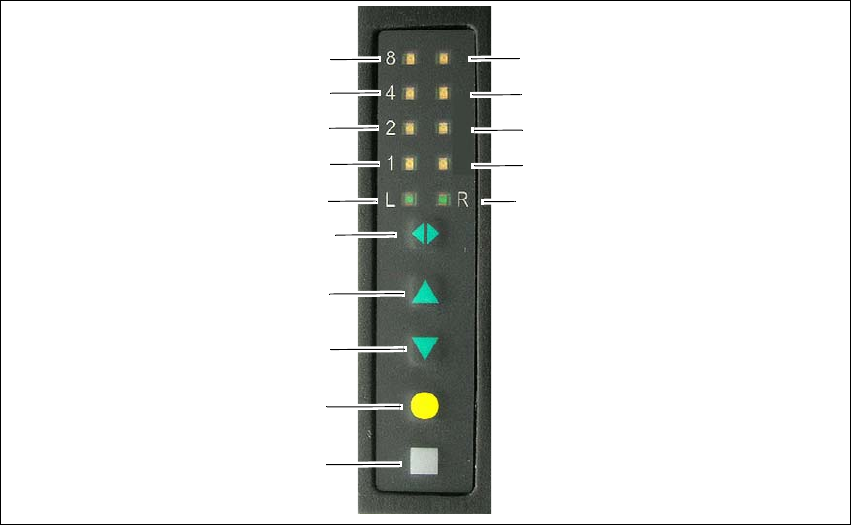

Fig. 5.11 - 2 Butoane şi afişaje de stare: Exemplu, SIPLACE SmartFeeder de 2x8 mm
(1) Butonul SET
(2) Butonul Folie
(3) Butonul Înapoi
(4) Butonul Înainte
(5) Buton schimbare pistă stânga-dreapta
(6) LED L pista din stânga activă
(7) LED 1 mm lungime pas pista din stânga
(8) LED 2 mm lungime pas pista din stânga
(9) LED 4 mm lungime pas pista din stânga
(10) LED 8 mm lungime pas pista din stânga
(11) LED L pista din dreapta activă
(12) LED 1 mm lungime pas pista din dreapta
(13) LED 2 mm lungime pas pista din dreapta
(14) LED 4 mm lungime pas pista din dreapta
(15) LED 8 mm lungime pas pista din dreapta
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
Instrucţiuni de utilizare SIPLACE SX1/SX2 5 Sarcinile maşinii
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 5.11 Respectarea afişajelor la modulul alimentator X
273
5.11.3 Indicator de stare
–Verde:
Modulul alimentator gata de funcţionare şi este inclus în configuraţia actuală.
– Portocaliu:
Este semnalizată o avertizare. Textul avertizării apare pe ecranul LCD.
–Roşu:
A intervenit o eroare de funcţionare. Mesajul de eroare este afişat pe ecranul LCD.
–Oprit:
Modulul alimentator nu este inclus în configuraţia actuală.
5
5
INDICAŢIE
"LED oprit" numai pentru modulele alimentatoare din configurare
Controlerul maşinii dezactivează indicatorul de stare al acelor module alimentatoare care
nu sunt incluse în configuraţie.
Starea "LED stins" este prezentă numai dacă sistemul de programare a transmis liniei o
comandă de producţie. Acest lucru facilitează operatorului controlul asupra modulelor ali-
mentatoare, prin faptul că trebuie să monitorizeze numai acele module alimentatoare care
sunt incluse în configuraţie.
INDICAŢIE
Proces de configurare: Activarea ledului pentru fiecare modul alimentator
În cadrul procesului de configurare - fără transmitere de informaţii de configurare către
staţie, fără transmitere a comenzii de la SIPLACE Pro către staţie/linie - LED-ul fiecărui
modul alimentator va fi activat după introducere. Operatorul este astfel informat dacă totul
este în regulă.
