Fig. 5.15 - 3 Căruciorul cu componente - rabatarea mânerelor în sus în vederea împingerii
Extrageţi căruciorul cu componente din automat trăgând cu ambele mâini de mânere.
5.15.3 Indicaţii de siguranţă pentru deplasarea căruciorului cu componente
5
Apucaţi întotdeauna căruciorul cu componente cu ambele mâini de mânere, atunci când doriţi
să-l deplasaţi.
Aveţi în vedere faptul că un cărucior cu componente umplut complet cu module alimentatoare
se poate răsturna în lateral sau înainte deja de la o înclinare de cca. 20°.
Aveţi grijă ca suprafaţa pe care deplasaţi căruciorul să aibă în orice caz o înclinaţie mai mică.
Terenul de sub automat poate avea o pantă maximă de 0,63%. Aceasta corespunde unei în-
clinări de 5 mm pe o distanţă de 800 mm (de ex. lăţimea unei mese pentru componente).
Aveţi grijă să nu intraţi în coliziune cu obstacole. La o anumită viteză, căruciorul se poate răs-
turna înainte.
AVERTIZARE
Evitarea acidentelor!
Pentru evitarea accidentelor, respectaţi cu stricteţe următoarele reguli atunci când depla-
saţi căruciorul cu componente.
Instrucţiuni de utilizare SIPLACE SX1/SX2 5 Sarcinile maşinii
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 5.15 Parcarea şi evacuarea căruciorului cu componente
283
5.15.4 Parcarea căruciorului cu componente
5

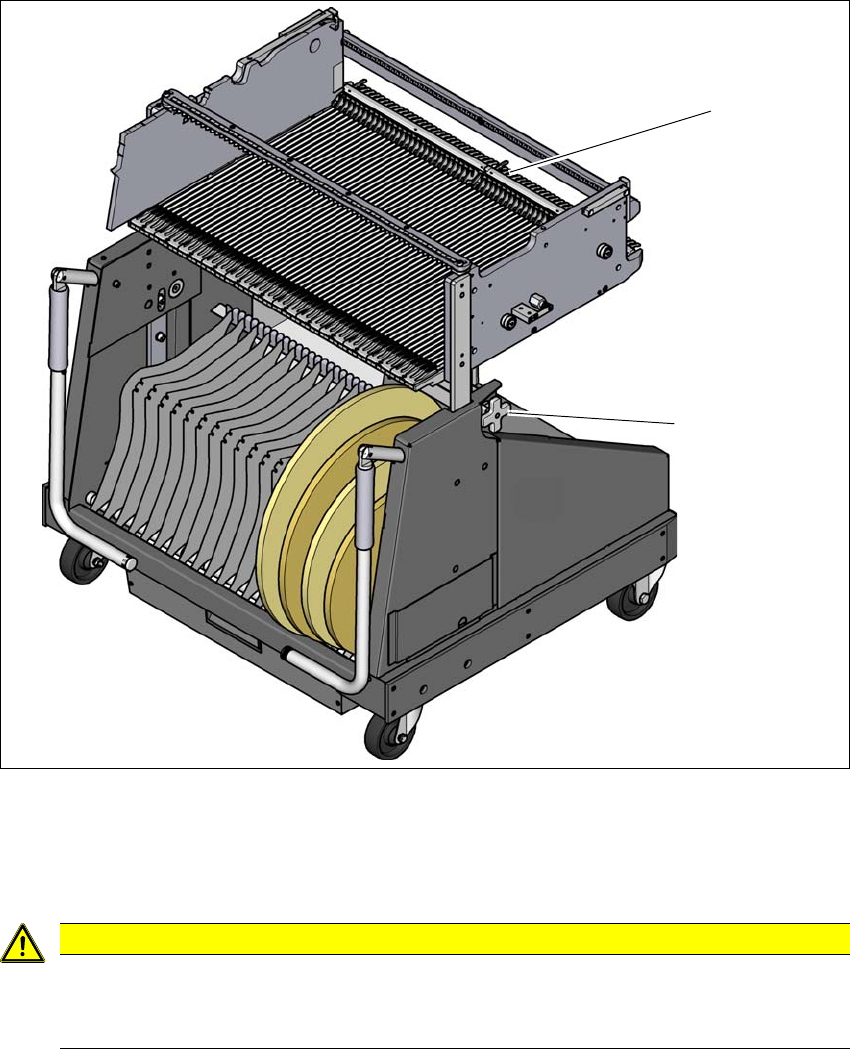

Fig. 5.15 - 4 Parcarea căruciorului cu componente
(1) Clichete de blocare
(2) Reglarea înălţime pentru reglajul fin la înălţimea maşinii
5
ATENŢIE
Împingerea cărucioarelor cu componente!
La împingerea cărucioarelor cu componente în automat aveţi grijă să nu loviţi cliche-
tul de blocare de obstacole.
(2)
(1)
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.15 Parcarea şi evacuarea căruciorului cu componente Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
284
I 5
5
5
Împingeţi cu atenţie căruciorul cu componente până la oprire în automat. Blocul opritor (2) a
mesei de componente trebuie să intre exact sub unghiul pentru controlul înălţimii mesei (1)
la dispozitivul de tragere în maşină (partea dreaptă şi stângă).
5
Fig. 5.15 - 5 Controlul înălţimii mesei
INDICAŢIE
Tăierea coplanară a benzilor
Dacă nu retezaţi benzile coplanar cu capătul frontal al modulului alimentator X, benzile
golite nu vor ajunge în canalul de ghidare a benzii goale.
Înainte de parcarea căruciorului cu componente retezaţi coplanar banda.
ATENŢIE
Poziţia capului de plantare
Asiguraţi-vă că poziţia capului de plantare se află în afara zonei de deplasare a cărucio-
rului cu componente.
(1)
(2)
