Instruc ţ iuni de utilizare SIPLACE SX1/SX2 5 Sarcinile ma ş inii Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 5.15 Parcarea ş i evacuarea c ă ruciorului cu componen te 285 5 5 Cu ajutorul reglajului în ă l ţ im…
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.15 Parcarea şi evacuarea căruciorului cu componente Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
284
I 5
5
5
Împingeţi cu atenţie căruciorul cu componente până la oprire în automat. Blocul opritor (2) a
mesei de componente trebuie să intre exact sub unghiul pentru controlul înălţimii mesei (1)
la dispozitivul de tragere în maşină (partea dreaptă şi stângă).
5

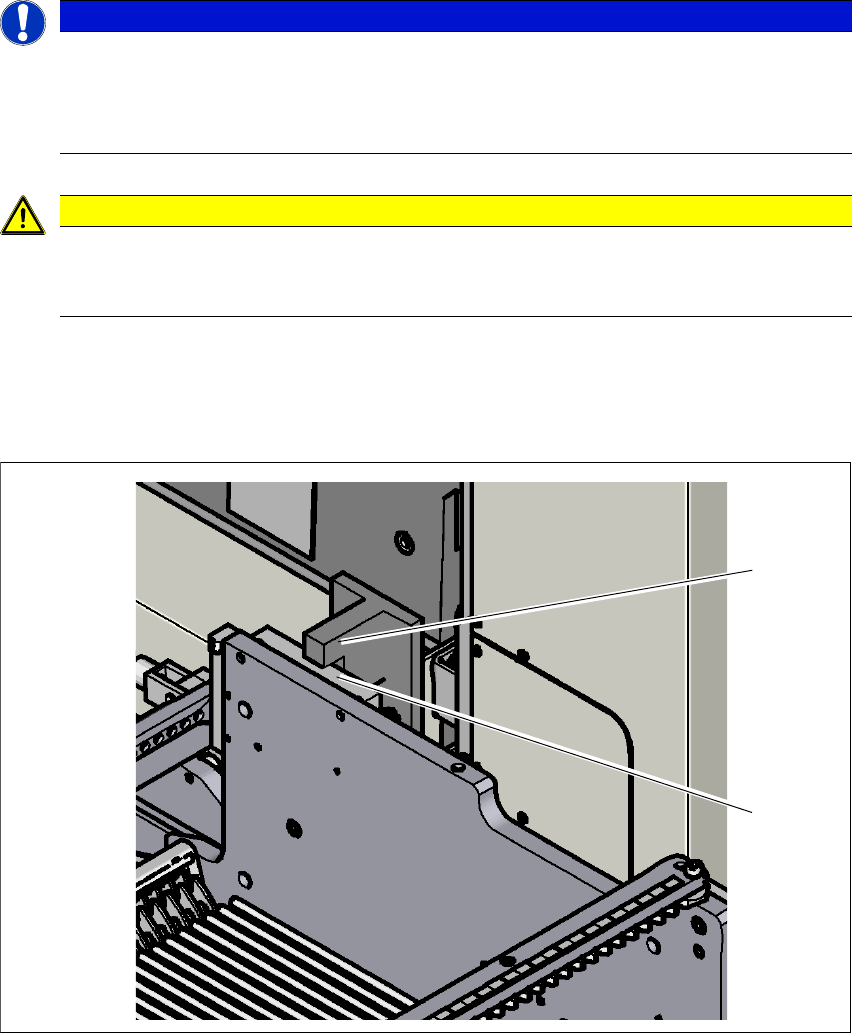

Fig. 5.15 - 5 Controlul înălţimii mesei
INDICAŢIE
Tăierea coplanară a benzilor
Dacă nu retezaţi benzile coplanar cu capătul frontal al modulului alimentator X, benzile
golite nu vor ajunge în canalul de ghidare a benzii goale.
Înainte de parcarea căruciorului cu componente retezaţi coplanar banda.
ATENŢIE
Poziţia capului de plantare
Asiguraţi-vă că poziţia capului de plantare se află în afara zonei de deplasare a cărucio-
rului cu componente.
(1)
(2)
Instrucţiuni de utilizare SIPLACE SX1/SX2 5 Sarcinile maşinii
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 5.15 Parcarea şi evacuarea căruciorului cu componente
285
5
5
Cu ajutorul reglajului înălţimii, pentru un reglaj fin, cărucioarele cu componente pot fi corec-
tare cu privire la înălţime. Cele două suprafeţe ale blocului şi ale piesei unghiulare nu trebuie
să se atingă.
5
5
5
În ecranul principal al softului staţiei selectaţi pictograma Modul alimentator... şi pic-
tograma
Locaţii.
Daţi clic pe pictograma pentru blocare la locaţia corespunzătoare şi aşteptaţi până
când căruciorul este complet parcat. Informaţii amănunţite veţi găsi în Ajutorul Online al sof-
tului staţiei.
Împingeţi în sus cele două bucşe de la cele două mânere şi rabateţi în jos cele două mânere.
ATENŢIE
Pericol de crash pentru cap!
La demontarea uneia dintre piesele unghiulare (partea dreaptă şi stângă) pentru controlul
înălţimii mesei există pericol de crash pentru cap datorită mesei pentru componente prea
înalte.
Nu demontaţi piesa unghiulară.
INDICAŢIE
Închideţi capotele de protecţie, deoarece parcarea este posibilă numai cu capotele
de protecţie închise.
5 Sarcinile maşinii Instrucţiuni de utilizare SIPLACE SX1/SX2
5.15 Parcarea şi evacuarea căruciorului cu componente Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
286
5

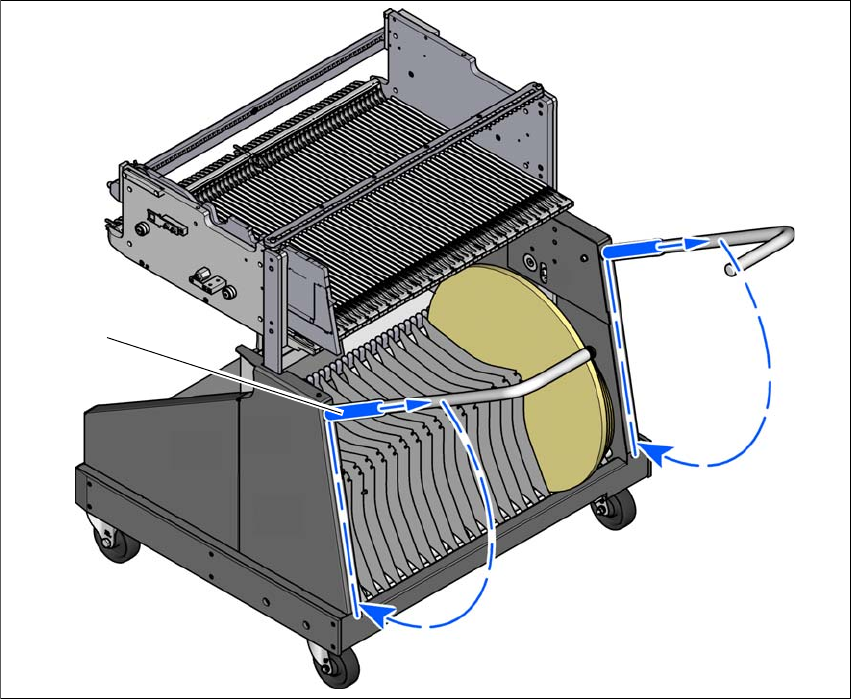

Fig. 5.15 - 6 Căruciorul cu componente - rabatarea mânerelor în jos
(1) Împingeţi manşonul în sus
(2) Rabataţi mânerele în jos
(1)
(2)
(2)
