Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.1 Schimbător de pipete
289
6.1.1.2 Date tehnice
6
6.1.1.3 Poziţia schimbătorului de pipete pentru SIPLACE SpeedStar la automatele SX2
6

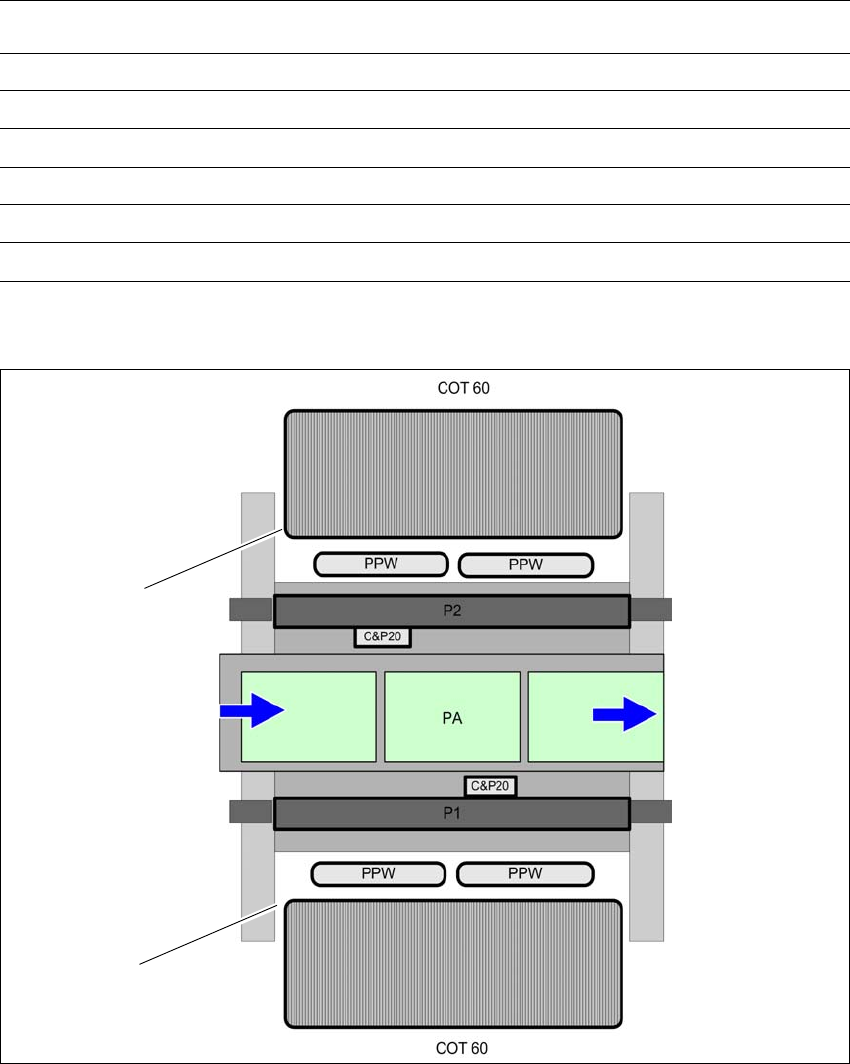

Fig. 6.1 - 2 Poziţia schimbătorului de pipete pentru SIPLACE SpeedStar - exemplu
Schimbătorul de pipete pentru SIPLACE SpeedStar
Dimensiuni (lungime x lăţime x înălţime) 314 mm x 94,5 mm x 68,6 mm
Număr de locaşuri pentru pipete 48
Număr de magazii pentru pipete 4
Tipuri de pipete 10 xx, 11 xx, 12 xx
Durată de schimbare a pipetelor cca. 2 s per pipetă
Racord de aer comprimat 0,45 MPa (4,5 bar)
(1) Căruciorul de componente în poziţia din interior
(PPW) Schimbător de pipete
(PA) Zonă de plantare
(1)
(1)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.1 Schimbător de pipete Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
290
6.1.1.4 Montare
Schimbătoarele de pipete la automatul SX sunt fixate întotdeauna pe dispozitivul de tracţiune a
căruciorului cu componente.
6

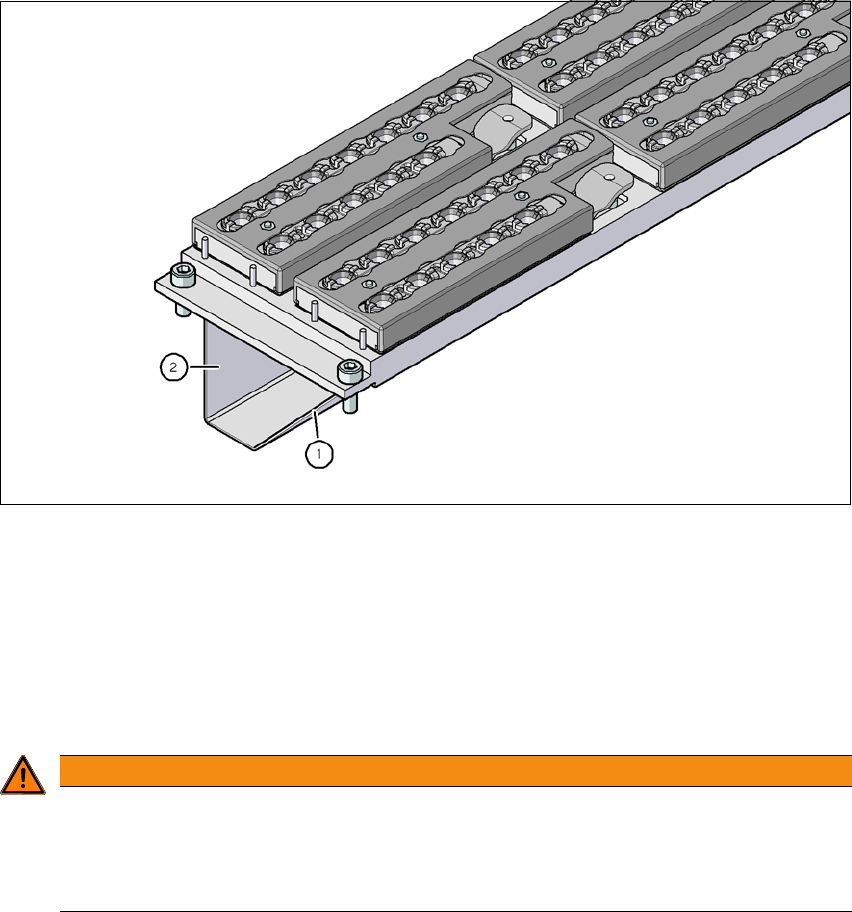

Fig. 6.1 - 3 Poziţia de montaj
(1) Latura înclinată este orientată în direcţia dispozitivului de tracţiune a căruciorului cu compo-
nente
(2) Latura perpendiculară este orientată în direcţia transportorului de PCB-uri
Orientaţi schimbătorul de pipete astfel încât latura oblică să fie orientată spre dispozitivul de
tracţiune a căruciorului cu componente.
6
AVERTIZARE
Pericol de coliziune cu capul în cazul unor amestecării configuraţiilor!
Pericol de coliziune cu capul în cazul unor amestecării a configuraţiilor.
Instalaţi pentru fiecare cap de plantare numai schimbătorul de pipete aferent cu ma-
gaziile de pipete a fiecărui cap de plantare
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.1 Schimbător de pipete
291
6.1.1.5 Indicaţii de operare
Atunci când umpleţi o magazie pentru prima dată cu un anumit tip de pipete, marcaţi-o cu o
etichetă.
6
Deschideţi placa de blocare şi introduceţi pipetele în locaşurile pipetelor.
Închideţi placa de blocare pentru a preveni căderea pipetelor din magazii.
6
6
Programarea schimbătorului de pipete este descrisă în instrucţiunile de utilizare SIPLACE
Pro.
6.1.1.6 Schimbarea magaziei
Apăsaţi pârghia (Poz. 1 din Fig. 6.1 - 4, pagina 292), pentru a desprinde magazia de pe sfe-
rele butoanelor (Poz. 5 din Fig. 6.1 - 4
, pagina 292). Ridicaţi magazia de pe suport.
6
INDICAŢIE
Umpleţi magaziile în exteriorul maşinii şi schimbaţi întotdeauna doar magazii inte-
grale.
ATENŢIE
Umplerea magaziei!
Umpleţi magaziile numai după ce toate pipetele aflate la capul Collect&Place au fost
reaşezate în magaziile lor.
INDICAŢIE
Pericol de prindere!
Dacă componentele cad pe magazie, acest lucru poate constitui pericol de prindere a plă-
cii de blocare.
Evitaţi căderea componentelor pe magazii.
Curăţaţi aşadar în mod regulat magaziile şi locaţiile libere.
AVERTIZARE
Pericol de coliziune cu capul în cazul în care pârghia atârnă în afară!
O pârghie (Poz. 1 din Fig.6.1 - 4
) ce atârnă în afara magaziei poate duce la un crash al
capului de plantare.
Aveţi grijă ca pârghiile să nu se ridice peste nivelul magaziilor.
