6.1.2 Schimbătorul de pipete pentru SIPLACE MultiStar
Cod articol 00519841-xx Schimbător de pipete CPP pentru poziţia 1 sau 2
Cod articol 00519842-xx Schimbător de pipete CPP pentru poziţia 3 sau 4
sau 6
Cod articol 03103649-xx Schimbător de pipete construcţie de bază CP/all - scurt
6

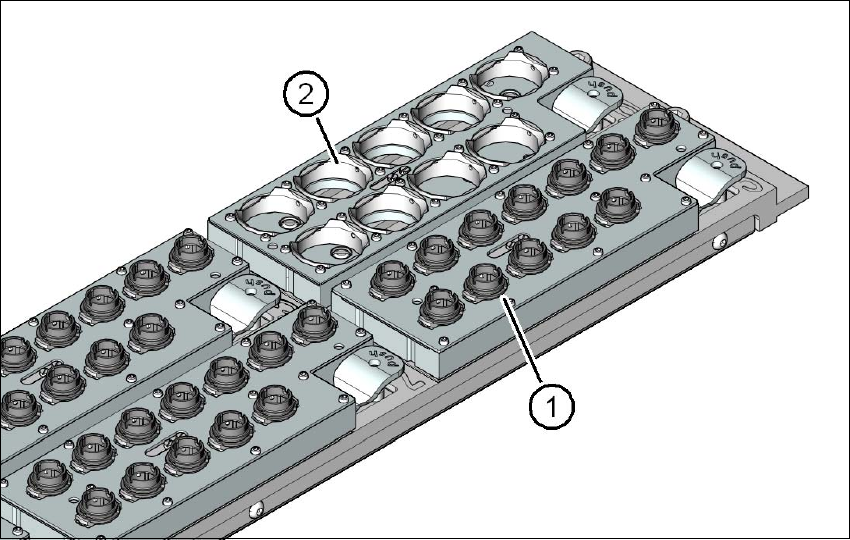

Fig. 6.1 - 6 Schimbătorul de pipete pentru SIPLACE MultiStar şi SpeedStar
(1) Magazia de pipete pentru pipete 20xx
(2) Magazia de pipete pentru pipete 28xx
6.1.2.1 Descriere
Aceste magazii sunt aşezate pe o placă suport comună, sunt centrate cu două ştifturi cilindrice şi
fixate cu 4 butoane de retenţie. Poziţia exactă este determinată prin două repere de ajustare apli-
cate pe fiecare magazie. Poziţia corectă a magaziilor pe placa suport a schimbătorului de pipete
este monitorizată prin microîntrerupătoare, pentru a evita o coliziune a capului de plantare cu o
eventuală magazie ridicată. Toate cele patru locaşuri ale magaziilor trebuie să fie ocupate, deoa-
rece circuitul de siguranţă va opri automatul în cazul unor magazii lipsă sau poziţionate incorect.
În plus, schimbătorul de pipete recunoaşte de pe codul magaziei de pipete, dacă este vorba des-
pre o magazie de pipete 20xx sau despre o magazie de pipete 28xx pentru capul CPP.
La staţia de pipete se pot sufla componente de la pipetele ale. Pipetele din MultiStar se pot ex-
trage şi eliminate în recipientul pentru rebuturi.
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.1 Schimbător de pipete
295
Magazia de pipete pentru pipete 20xx 6
– Cod articol 03066107-xx
6
Fig. 6.1 - 7 Magazia de pipete pentru pipete 20xx - placă de blocare deschisă
(1) 12 locaşuri pentru pipete 20xx
(2) Repere de ajustare (vizibile numai cu placa de blocare deschisă)
(3) Placă de blocare
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.1 Schimbător de pipete Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
296
Magazia de pipete pentru pipete 28xx 6
– Cod articol 03065782-xx
6

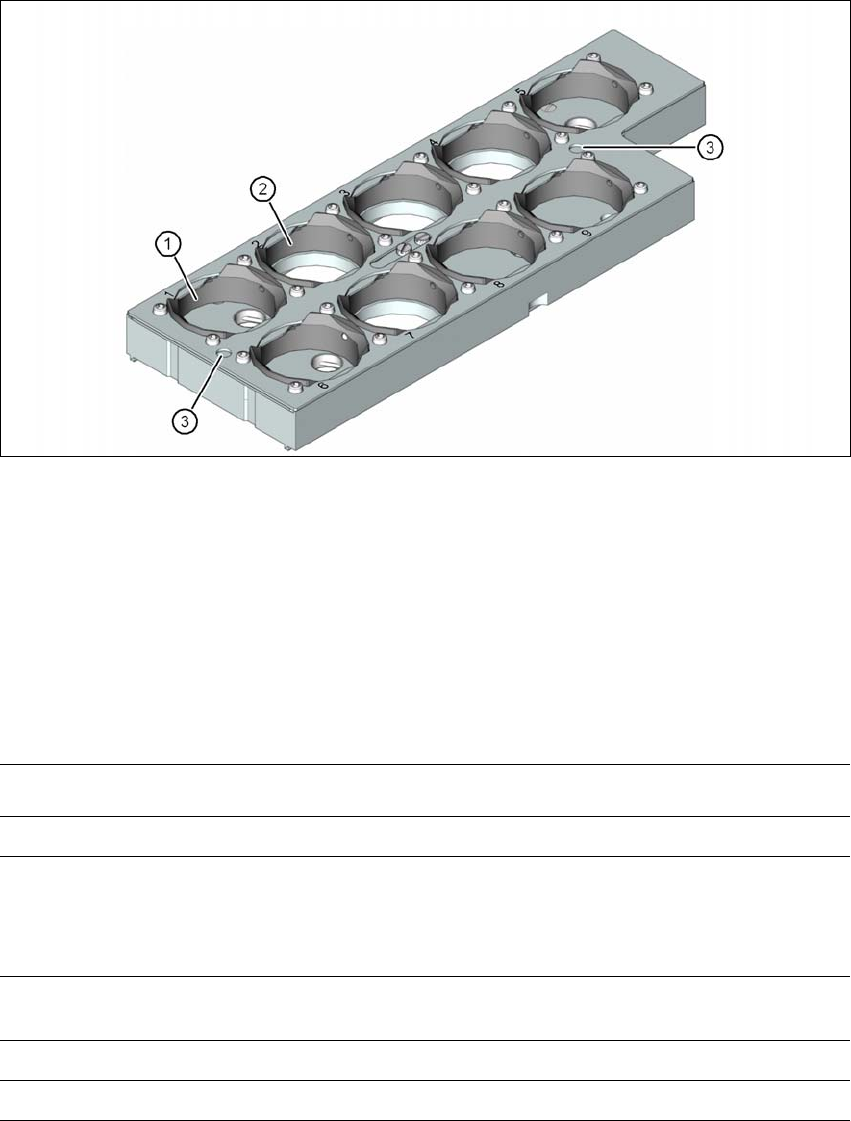

Fig. 6.1 - 8 Magazia de pipete pentru pipete 28xx
(1) 5 locaşuri pentru pipete 28xx cu o lungime maximă a pipetelor de 12,5 mm
(locaşurile cu numerele 1, 5, 6, 8 şi 9)
(2) 4 locaşuri pentru pipete 28xx cu o lungime maximă a pipetelor de 20,0 mm
(locaşurile cu numerele 2, 3, 4 şi 7)
(3) Repere de ajustare (vizibile numai cu placa de blocare deschisă)
6.1.2.2 Date tehnice
6
Schimbătorul de pipete pentru SIPLACE MultiStar
Dimensiuni (lungime x lăţime x înălţime) 314 mm x 94,5 mm x 72,25 mm
Număr de locaşuri pentru pipete
Tip 20xx 36
Tip 28xx 9
Tipuri de pipete (configuraţie standard)
*a
*)a Numărul magaziilor de pipete se poate adapta la cerinţe (de ex. 4 x 28xx)
3 magazii cu pipete 20xx
1 magazie cu pipete 28xx
Durată de schimbare a pipetelor cca. 2 s per pipetă
Racord de aer comprimat 0,45 MPa (4,5 bar)
