Instruc ţ iuni de utilizare SIPLACE SX1/SX2 6 Extensiile sta ţ iei Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 6.1 Schimb ă tor de pipete 301 Ap ă sa ţ i uniform magazia în jos, astfel încât sferele butoane lor…
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.1 Schimbător de pipete Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
300
6

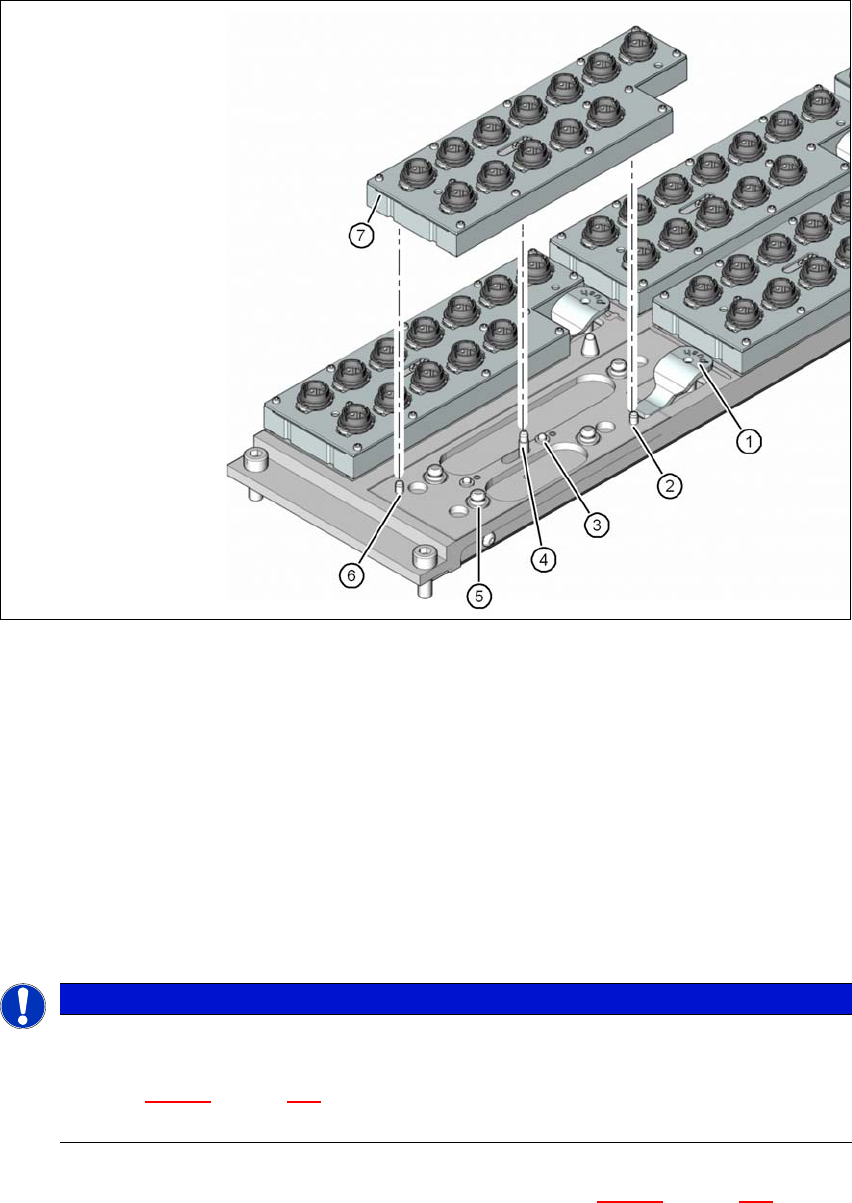

Fig. 6.1 - 11 Schimbarea magaziei
(1) Pârghie pentru ridicarea magaziei
(2) Ştift cilindric, se angrenează în orificiul magaziei
(3) Ştift elastic pentru declanşarea microîntrerupătorului pentru detectarea magaziei şi bucla de
siguranţă
(4) Ştiftul mecanismului de culisare, deplasează placa de blocare
(5) Sfera butonului
(6) Ştift cilindric, se angrenează în orificiul alungit al magaziei
(7) Placă de blocare în poziţia „Magazie blocată”
6
6
Aşezaţi magazia pe sfera butonului de retenţie (Poz. 5 din Fig. 6.1 - 11, pagina 300).
INDICAŢIE
Deplasaţi placa de blocare în poziţia „Magazie blocată”.
Înainte de utilizare, orientaţi astfel magazia încât ştifturile de centrare (Poz. 2 şi 6 din
Fig. 6.1 - 11
, pagina 300) să poate să alunece în alezajele de centrare şi în gaura
alungită.
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.1 Schimbător de pipete
301
Apăsaţi uniform magazia în jos, astfel încât sferele butoanelor de retenţie să se cupleze si-
multan la toate butoanele de retenţie.
6.1.2.7 Detectarea poziţiei
Fiecare magazie a schimbătorului de pipete are două repere de ajustare, unul pentru stabilirea
poziţiei şi unul pentru stabilirea poziţiei unghiulare.
6
Fig. 6.1 - 12 Magazie de pipete - reperele de ajustare pentru stabilirea poziţiei şi a poziţiei unghiulare
(1) Placă de blocare în poziţia „Magazie deschisă”
(2) Reper de ajustare pentru stabilirea poziţiei unghiulare
(3) Reper de ajustare pentru stabilirea poziţiei
6.1.2.8 Schimbător de pipete "Rândul 2" pentru SIPLACE MultiStar
Cod articol 00519842-xx Schimbător de pipete CPP pentru rândul 2, SX
Schimbătorul de pipete "Rândul 2" poate fi instalat la următoarele locaţii:
Automat SX: Locaţiile 1 şi 2
Pachetul de echipare ulterioară conţine, pe lângă schimbătorul de pipete, un set de montaj.
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.1 Schimbător de pipete Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
302
6
Fig. 6.1 - 13 Set de montaj pentru schimbătorul de pipete "Rândul 2"
