6 Extensiile sta ţ iei Instruc ţ iuni de utilizare SIPLACE SX1/SX2 6.1 Schimb ă tor de pipete Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 302 6 Fig. 6.1 - 13 Set de montaj pentru schimb ă torul de pipete "Râ…
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.1 Schimbător de pipete
301
Apăsaţi uniform magazia în jos, astfel încât sferele butoanelor de retenţie să se cupleze si-
multan la toate butoanele de retenţie.
6.1.2.7 Detectarea poziţiei
Fiecare magazie a schimbătorului de pipete are două repere de ajustare, unul pentru stabilirea
poziţiei şi unul pentru stabilirea poziţiei unghiulare.
6

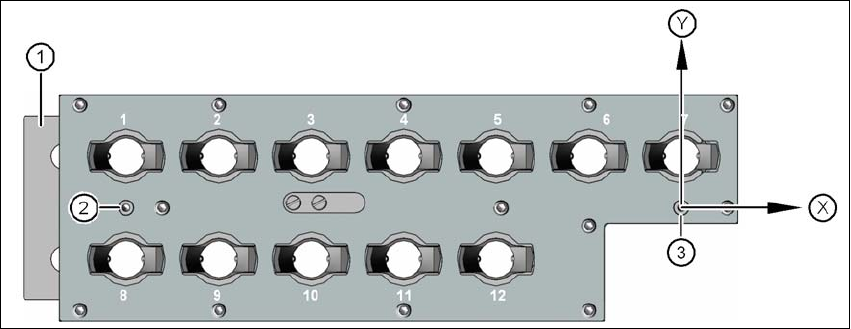

Fig. 6.1 - 12 Magazie de pipete - reperele de ajustare pentru stabilirea poziţiei şi a poziţiei unghiulare
(1) Placă de blocare în poziţia „Magazie deschisă”
(2) Reper de ajustare pentru stabilirea poziţiei unghiulare
(3) Reper de ajustare pentru stabilirea poziţiei
6.1.2.8 Schimbător de pipete "Rândul 2" pentru SIPLACE MultiStar
Cod articol 00519842-xx Schimbător de pipete CPP pentru rândul 2, SX
Schimbătorul de pipete "Rândul 2" poate fi instalat la următoarele locaţii:
Automat SX: Locaţiile 1 şi 2
Pachetul de echipare ulterioară conţine, pe lângă schimbătorul de pipete, un set de montaj.
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.1 Schimbător de pipete Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
302
6

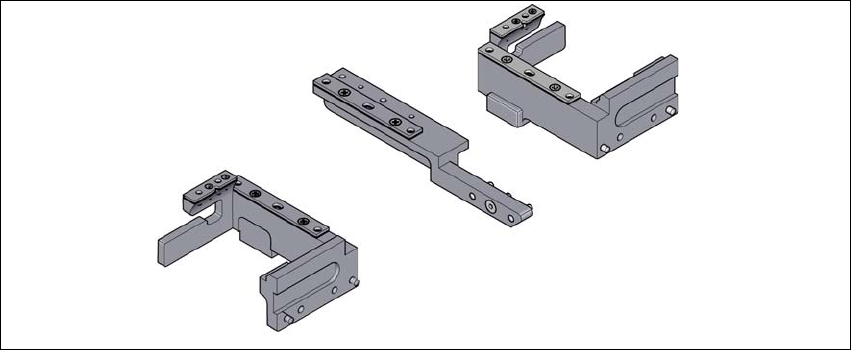

Fig. 6.1 - 13 Set de montaj pentru schimbătorul de pipete "Rândul 2"
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.1 Schimbător de pipete
303
6.1.3 Schimbătorul de pipete pentru SIPLACE TwinStar
Cod articol 00519845-xx Schimbător de pipete TwinHead SX
Cod articol 03005191-xx Magazie pentru 2 pipete
Cod articol 03001807-xx Magazie pentru 1 pipetă
6

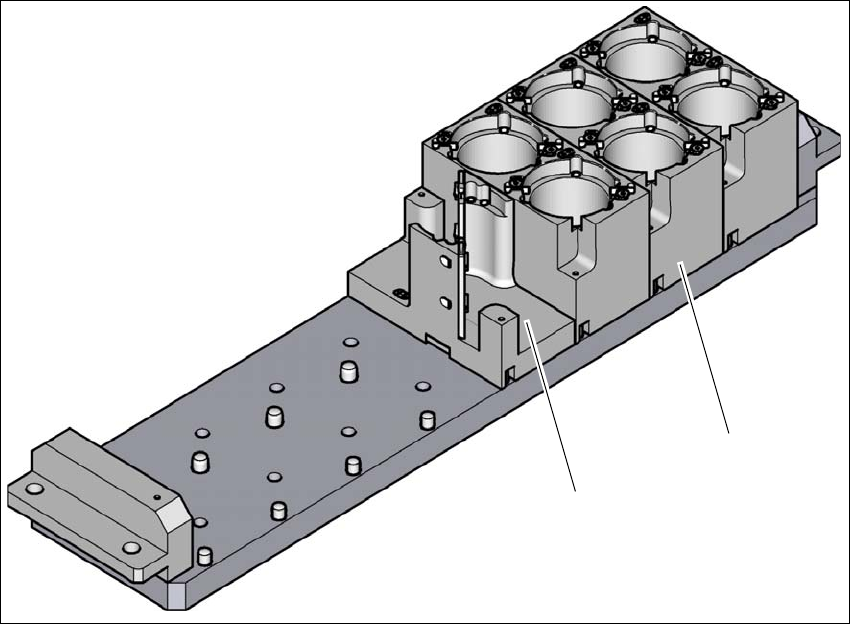

Fig. 6.1 - 14 Schimbătorul de pipete pentru SIPLACE TwinStar
(1) Magazie pentru 2 pipete
(2) Magazie pentru 1 pipetă
6.1.3.1 Descriere
Acest schimbător de pipete este echipat în mod standard cu trei magazii de pipete cu câte două
garage de pipete fiecare, respectiv o magazie de pipete cu un garaj de pipete. Patru magazii de
pipete sunt libere şi pot fi echipate cu magazii cu câte unul sau două garage de pipete.
Sunt disponibile două tipuri de magazii: Magazii standard şi magazii pentru pipete speciale sau
graifăr. Magaziile sunt aşezate pe suport comun. Acestea sunt centrate cu câte 2 ştifturi cilindrice
şi fixate cu două şuruburi cu cap înecat.
(1)
(2)
