6 Extensiile sta ţ iei Instruc ţ iuni de utilizare SIPLACE SX1/SX2 6.1 Schimb ă tor de pipete Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 306 6.1.3.4 Mont are Schimb ă torul de pipete este fixat la dispozitivul d…
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.1 Schimbător de pipete
305
6.1.3.3 Poziţia schimbătorului de pipete pentru SIPLACE TwinStar la automatele SX
6
Fig. 6.1 - 15 Poziţia schimbătorului de pipete pentru SIPLACE TwinStar - exemplu
6
(1) Căruciorul de componente 60 în poziţia din interior
(2) Căruciorul de componente 30 în poziţia din exterior
(PPW) Schimbător de pipete
(PA) Zonă de plantare
(1)
(2)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.1 Schimbător de pipete Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
306
6.1.3.4 Montare
Schimbătorul de pipete este fixat la dispozitivul de tracţiune a căruciorului cu componente.
6

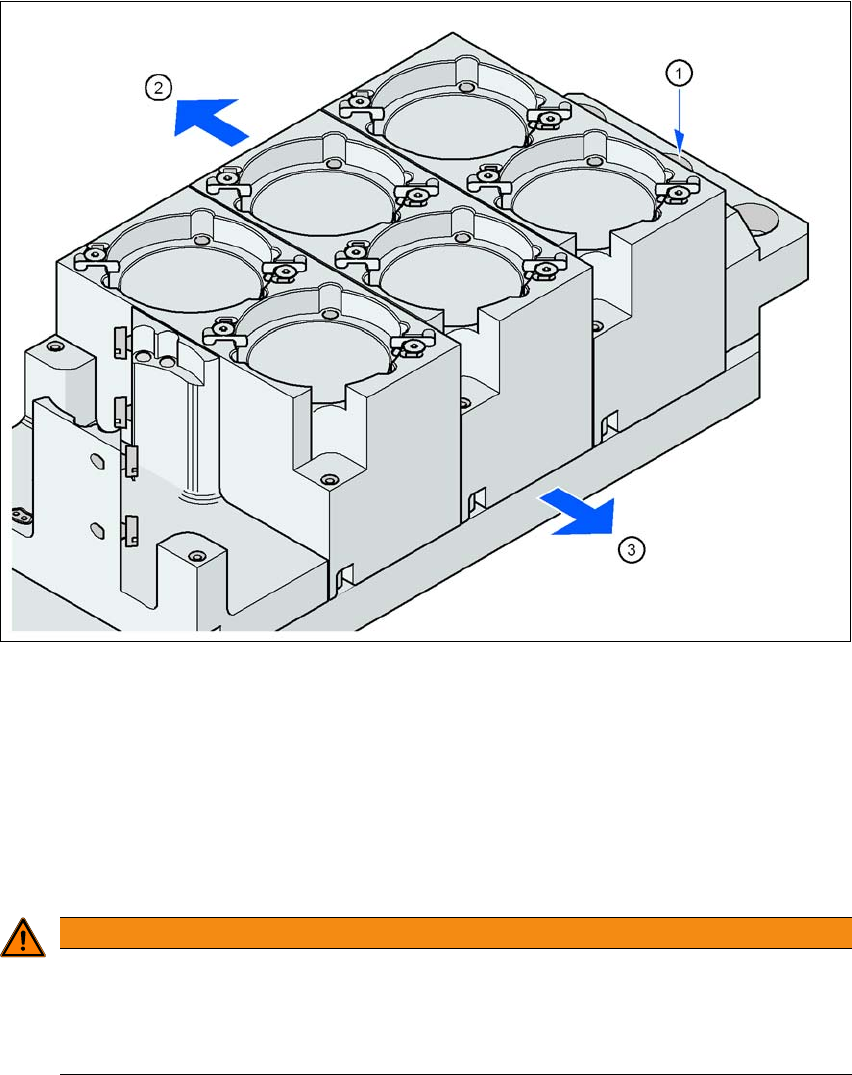

Fig. 6.1 - 16 Poziţia de montaj
(1) Orificiu de marcare
(2) Partea operatorului
(3) Săgeata este orientată în direcţia transportorului de PCB-uri
6
Orientaţi schimbătorul de pipete astfel încât orificiul de marcare (poz. 1) să fie în partea
stângă, privind dinspre operator.
6
6
AVERTIZARE
Pericol de coliziune cu capul în cazul unor amestecării configuraţiilor!
Pericol de coliziune cu capul în cazul unor amestecării a configuraţiilor.
Instalaţi pentru fiecare cap de plantare numai schimbătorul de pipete aferent cu ma-
gaziile de pipete a fiecărui cap de plantare
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.1 Schimbător de pipete
307
6.1.3.5 Recipientul de componente rebutate pentru SIPLACE TwinStar
Pentru capul SIPLACE TwinStar poate fi instalat un recipient de componente rebutate. Este posi-
ţionat lângă Finepitch-Visionmodul.
6.1.3.6 Graifăre şi pipete speciale
Automatele SIPLACE prelucrează, pe lângă gama standard de componente SMT, şi componente
cu tehnologia de montare în găuri THT (Through Hole Technology) şi OSC (Odd Shaped Compo-
nents). Paralel cu aceasta ASM dezvoltă continuu pipete speciale şi graifăr.
Pipetele speciale sunt disponibile pentru toate capetele de plantare, având ca scop prelucrarea
comenzilor de plantare cu viteză, precizie şi flexibilitate maxime. Utilizarea schimbătoarelor de pi-
pete automate reduce suplimentar timpii de instalare care apar la o schimbare a produsului.
Pentru capetele Pick&Place ASM oferă graifăre mecanice. Componentele, a căror suprafaţă nu
este adecvată pentru aspirarea cu ajutorul pipetelor, sunt preluate şi plantate cu graifăre meca-
nice. Există două variante de graifăre, care sunt împărţite în două categorii după funcţia lor:
–graifăre care prind componenta de muchiile exterioare şi
–graifăre care prind componenta de muchia interioară.
Informaţii referitoare la pipete speciale şi grafăre veţi putea obţine de la ASM. Pentru realizarea
de magazii speciale şi graifăre andresaţi-ţă de asemenea firmei ASM.
