6 Extensiile sta ţ iei Instruc ţ iuni de utilizare SIPLACE SX1/SX2 6.2 Schimb ă tor Waffle-Pack (WPC5/WPC6) Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 320 6.2.7 Razele de man evrare ale WPC5/WPC6 6 Fig. 6.2 - 3 …
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.2 Schimbător Waffle-Pack (WPC5/WPC6)
319
6.2.6.2 Valori de alimentare electrică
6
6.2.6.3 Influenţe admisibile ale mediului
6
Tensiune de alimentare 3 x 200 V~ ± 5 %; 50/60 Hz (Japonia)
3 x 208 V~ ± 5 %; 50/60 Hz (SUA)
3 x 230 V~ ± 5 %; 50/60 Hz
3 x 380 V~ ± 5 %; 50/60 Hz
3 x 400 V~ ± 5 %; 50/60 Hz (Europa)
3 x 415 V~ ± 5 %; 50/60 Hz
Putere aparentă nominală
1,5 kVA
Putere eficientă nominală
1,0 kW
Siguranţe 3 x 10 sau 3 x 16 A
Temperatura încăperii între 15°C şi 35°C
Umiditatea aerului 30 - 75%
(în mediu să nu depăşească 45%, astfel ca formarea con-
densului pe maşină să fi exclusă.)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.2 Schimbător Waffle-Pack (WPC5/WPC6) Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
320
6.2.7 Razele de manevrare ale WPC5/WPC6
6

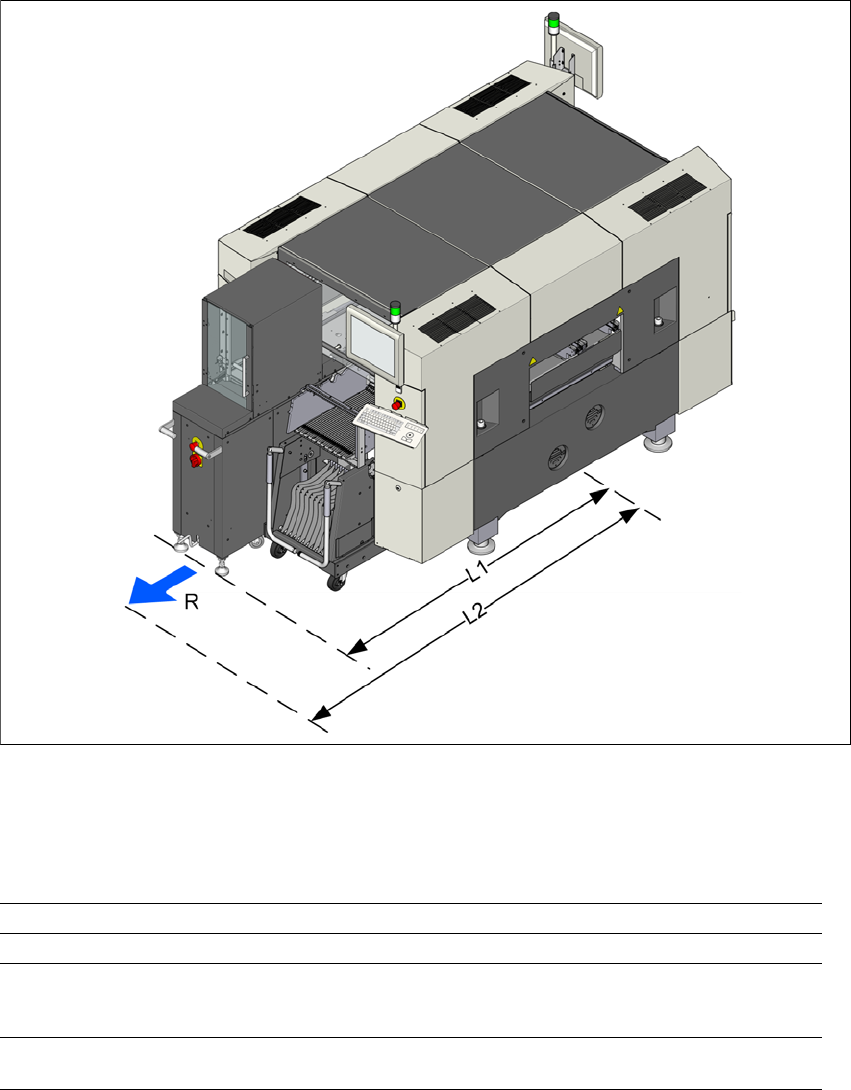

Fig. 6.2 - 3 Razele de manevrare ale WPC5/WPC6 la automatul SX1/SX2
Razele de manevrare R ale WPC5/WPC6 la automatele SX1/SX2 sunt de:
6
Locaţia 1 Locaţia 2
Raza de manevrare R 750 mm 750 mm
Distanţa L1: De la mijlocul maşi-
nii până la muchia exterioară a
WPC
1860 mm 1860 mm
Distanţa L2: de la mijlocul maşi-
nii până la perete
2610 mm 2610 mm
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.2 Schimbător Waffle-Pack (WPC5/WPC6)
321
6.2.8 Instrucţiuni de instalare pentru WPC5/WPC6
WPC5/WPC6 poate fi parcat pe partea stângă (în locaţia 1 sau locaţia 2) a automatului SX.
6.2.9 Dimensiuni cu WPC5/WPC6
6

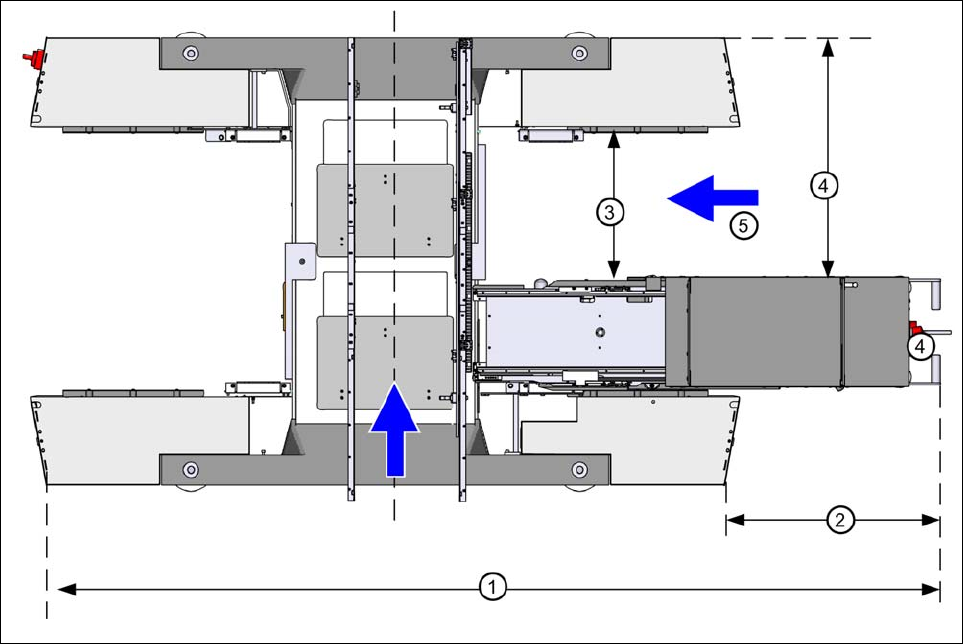

Fig. 6.2 - 4 Dimensiunile automatului SX cu WPC5/WPC6
(1) 3000 mm
(2) 700 mm
(3) 445 mm
(4) 769 mm
(5) Locaţia căruciorului cu componente cu 30 de piste
