Instruc ţ iuni de utilizare SIPLACE SX1/SX2 6 Extensiile sta ţ iei Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 6.3 SIPLACE JTF-S/JTF-M 325 6.3.2 V edere de ansamblu 6 Fig. 6.3 - 1 SIPLACE JTF-S/JTF-M la SIPLACE S…
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.3 SIPLACE JTF-S/JTF-M Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
324
6.3 SIPLACE JTF-S/JTF-M
Cod articol 00166670-xx SIPLACE JTF-S
Cod articol 00166671-xx SIPLACE JTF-M
6
6.3.1 Descriere
SIPLACE JTF-S/JTF-M este un schimbător automat şi rapid pentru magazii-tavă standard JE-
DEC. La plantatoarele de componente electronice SIPLACE SX1/SX2 în locul căruciorului de
componente, pe o masă fixă se poate instala un SIPLACE JTF-S/JTF-M. SIPLACE JTF-S/JTF-M
ocupă o arie fixă de piste pe o masă fixă. Pe pistele libere se pot monta Linear-Feeder, Glue-Fe-
eder sau LDU-X.
SIPLACE JTF-S/JTF-M este disponibil în două versiuni
– SIPLACE JTF-S
SIPLACE JTF-S stochează o stivă de până la 30 de magazii tavă JEDEC subţiri sau 20 ma-
gazii tavă JEDEC groase şi pune acestea la dispoziţie una după alta. La plantatoarele de
componente se poate aduce un tip de componente cu un timp constant de schimbare ma-
gazie-tavă. 6
– SIPLACE JTF-M
SIPLACE JTF-M stochează până la 18 magazii-tavă subţiri JEDEC sau 14 magazii-tavă
groase JEDEC (în funcţie de tipul magaziei) într-o casetă schimbabilă şi pune la dispoziţie
aceste în mod selectiv. La plantatoarele de componente se poate aduce diferite tipuri de
componente cu timpi de schimbare magazie-tavă variabili. 6
6
INDICAŢIE
Disponibil începând cu versiunea soft SR.707.1
INDICAŢIE
Descrierea amănunţită o veţi găsi în "Manualul de utilizare JTF-S/JTF-M", germană + en-
gleză [cod articol 00197453-xx].
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.3 SIPLACE JTF-S/JTF-M
325
6.3.2 Vedere de ansamblu
6
Fig. 6.3 - 1 SIPLACE JTF-S/JTF-M la SIPLACE SX1/SX2
(1) Masa componentelor fixă
(2) JTF-S/JTF-M
(1)
(2)
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.3 SIPLACE JTF-S/JTF-M Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
326
6.3.3 Date tehnice
6
6.3.4 Dimensiuni cu JTF-M/JTF-S
6

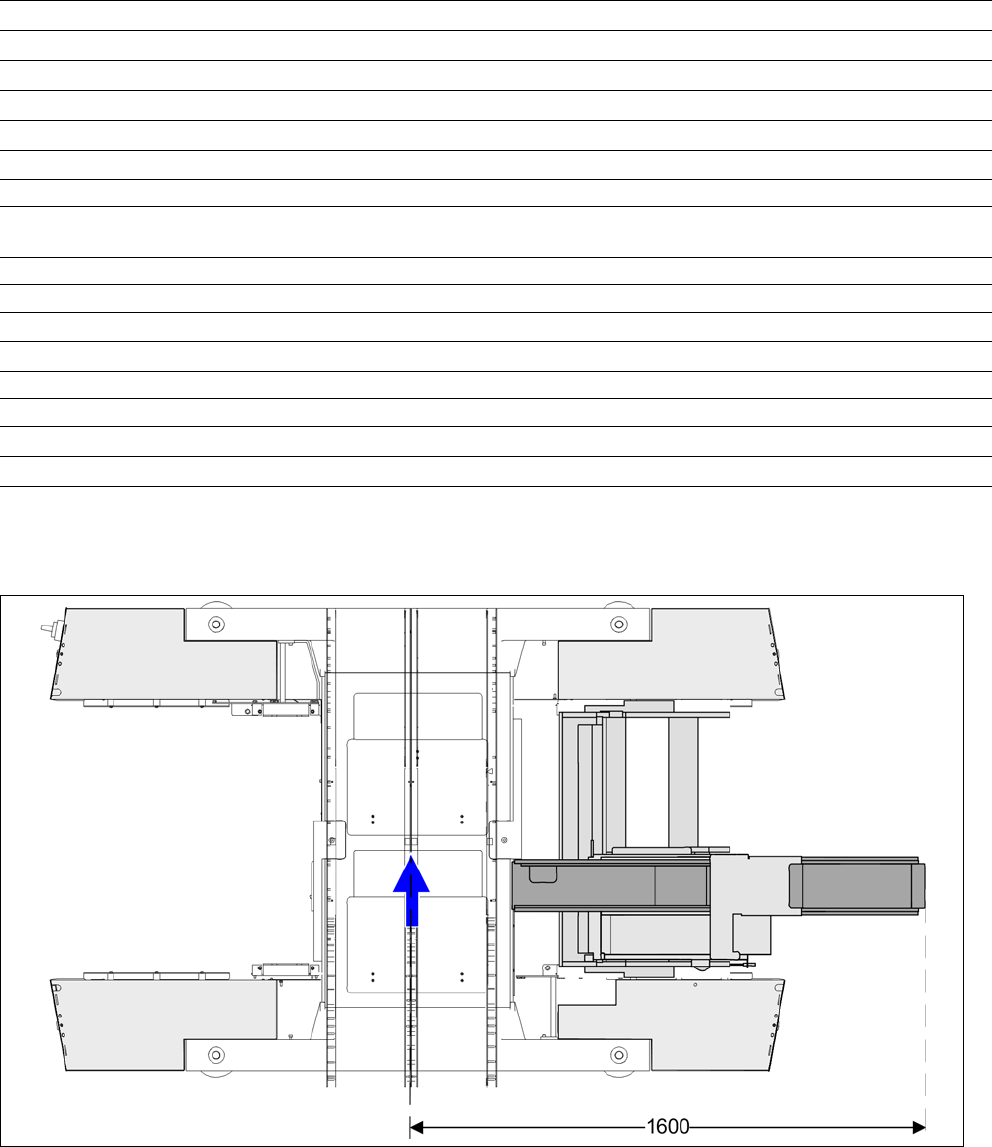

Fig. 6.3 - 2 Dimensiunile automatului SX cu JTF-M/JTF-S
SIPLACE JTF-S SIPLACE JTF-M
Lăţime
162 mm 177 mm
Înălţime
587 mm 587 mm
Specificaţie magazie tavă JEDEC JEDEC Standard: 95-1 & IEC 60286-5
Capacitate de stocare
Magazie-tavă subţire 30 de magazii-tavă JEDEC 18 magazii-tavă JEDEC
Magazie-tavă groasă 20 de magazii-tavă JEDEC 14 magazii-tavă JEDEC
Timpi de schimbare magazie-tavă
< 5 secunde (în funcţie de apli-
caţie)
--
Sertar n după n+1 -- 3,5 secunde
Sertar 1 după 18 -- 10 secunde
Sertar 18 după 1 -- 8,9 secunde
Casetă
--
Dimensiuni -- cca. 330 mm x 150 mm x 230 mm
Greutate maximă încărcată -- 2,7 kg (câte 150 g la 18 sertare)
Sistem pneumatic
4,1 bar până 5,5 bar 5,2 bar până 9 bar
Consum de aer comprimat
< 28,3 Nl/min. < 28,3 Nl/min.
