6.6.2 Date tehnice
6

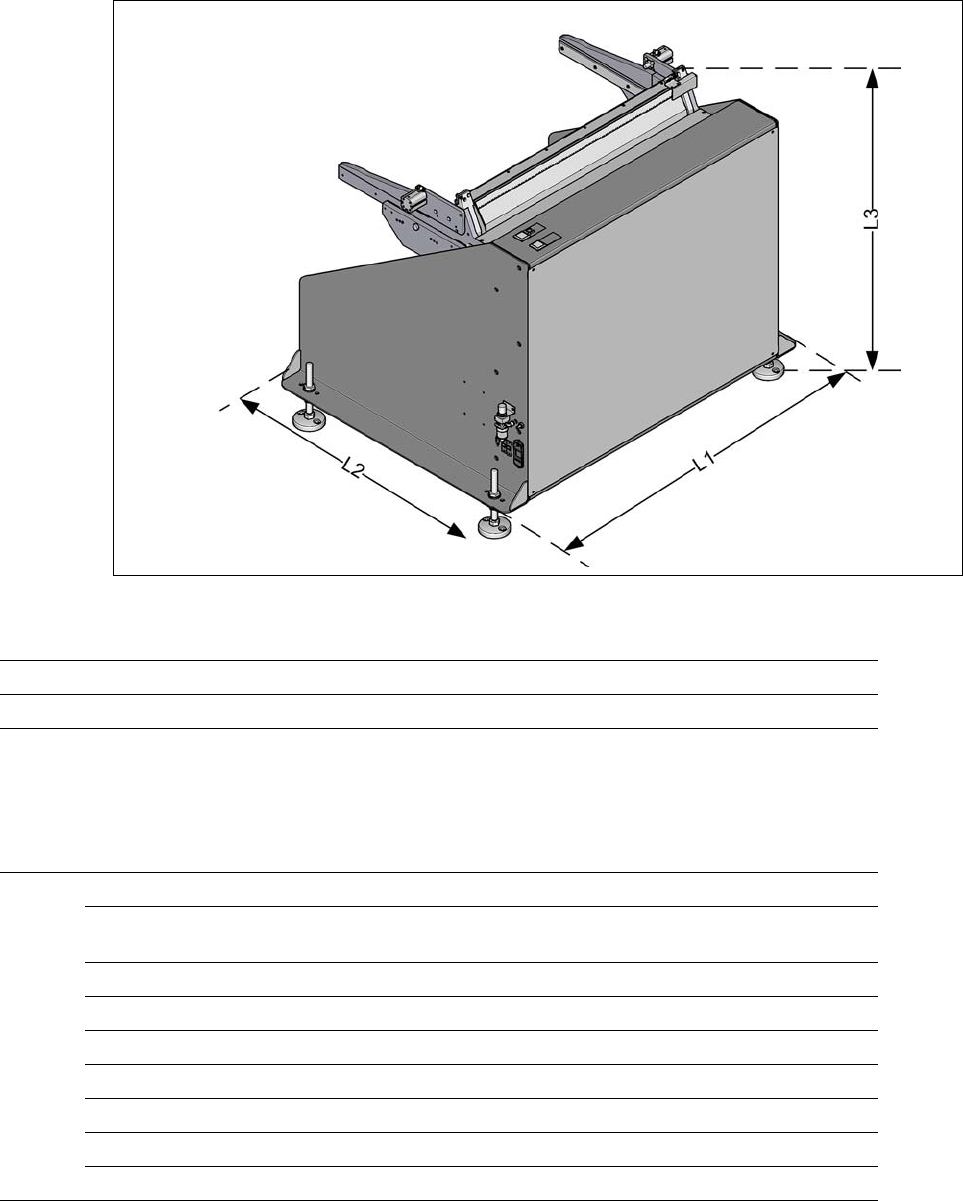

Fig. 6.6 - 2 Staţie de andocare, seria SIPLACE SX - dimensiuni
6
L1 Lungime 1038 mm
L2 Lăţime 801,5 mm
L3 înălţimea până la ştiftul de centrare 859 mm la înălţimea transportorului de PCB-uri
de 900 mm
889 mm la înălţimea transportorului de PCB-uri
de 930 mm
909 mm la înălţimea transportorului de PCB-uri
de 950 mm
Greutate
Valori de alimentare cu aer comprimat p
min
0,5 MPa (5,0 bar)
p
max
1,0 MPa (10,0 bar)
Racord de aer comprimat Conector de cuplare KS 2-M5-A
Debit
*a
5 Nl/min
Tensiune de alimentare 88 - 264 V~
Frecvenţă max. 63 Hz
Curent nominal max. 2 A
Capacitate 0,23 kW
Siguranţe 2 x 8 A
*)a În condiţii atmosferice normale, la 20°C şi 1013 hPa
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.6 Staţie de andocare pentru cărucioarele de componente SIPLACE SX Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
332
6.6.2.1 Dimeniuni cu căruciorul de componente parcat
6

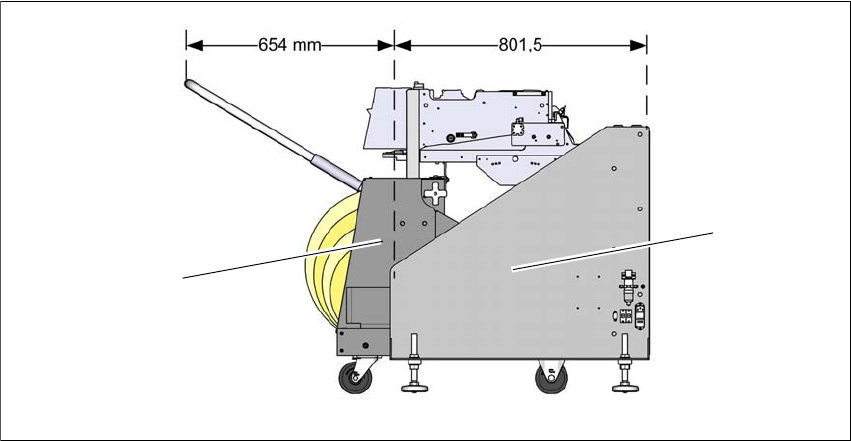

Fig. 6.6 - 3 Staţie de andocare cu căruciorul de componente, seria SIPLACE SX - dimensiuni
(1) Cărucior cu componente
(2) Staţie de andocare
(2)
(1)
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.6 Staţie de andocare pentru cărucioarele de componente SIPLACE SX
333
6.6.3 Panouri de avertizare la staţia de andocare
6

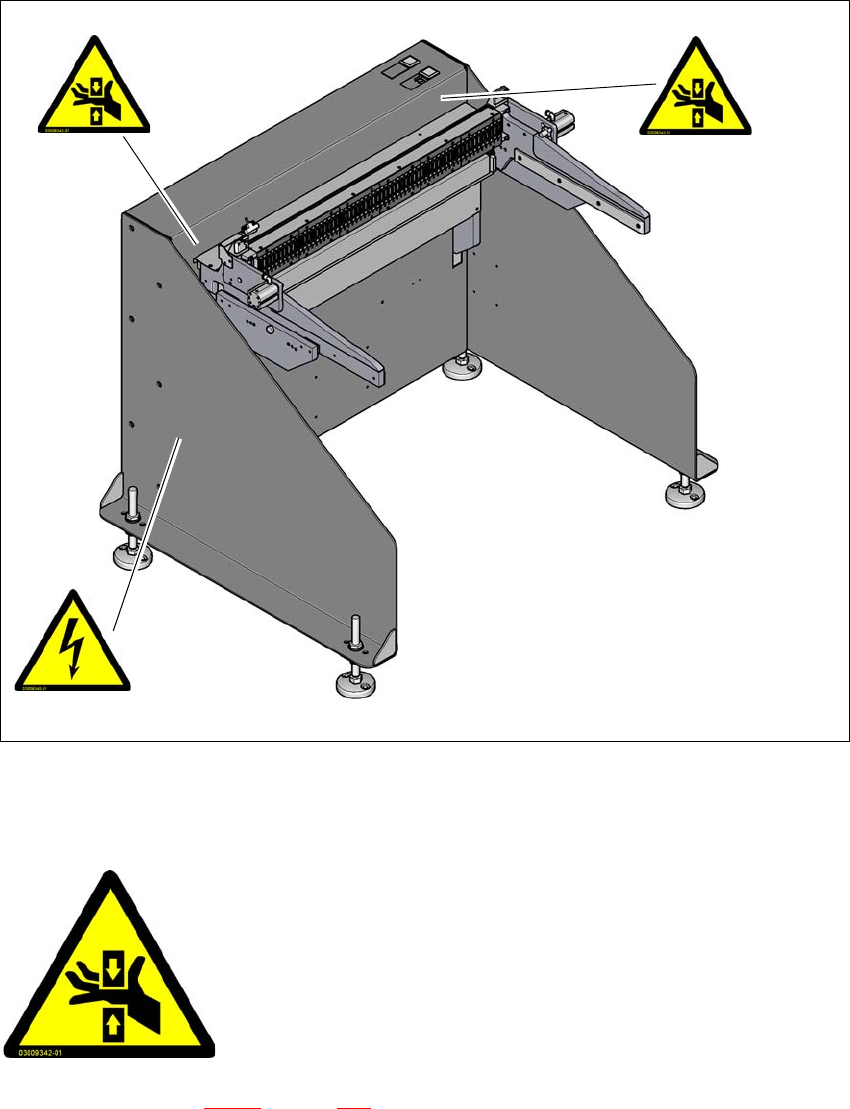

Fig. 6.6 - 4 Staţie de andocare, seria SIPLACE SX - panouri de avertizare
6.6.3.1 Panoul de avertizare W203
6
– Poz. W203 în Fig. 6.6 - 4, pagina 333, cod articol 03009342-01
– (2x la staţia de andocare pentru cărucioare cu componente SIPLACE SX)
– câte una în partea stângă şi dreaptă, în spatele interfeţei de energie şi de date de pe carcasă.
W 203
W 203
W206
6
6
6
PERICOL DE STRIVIRE!
Introducerea mâinilor poate conduce la răniri ale braţelor sau
mâinilor.
Nu introduceţi mâinile în maşina aflată în funcţiune!
