Instruc ţ iuni de utilizare SIPLACE SX1/SX2 6 Extensiile sta ţ iei Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 6.10 Cap SIPLACE Collect&Place cu 12 segmente 341 6.10.3 Date tehnice 6 Cap Collect&Place cu …
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.10 Cap SIPLACE Collect&Place cu 12 segmente Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
340
6

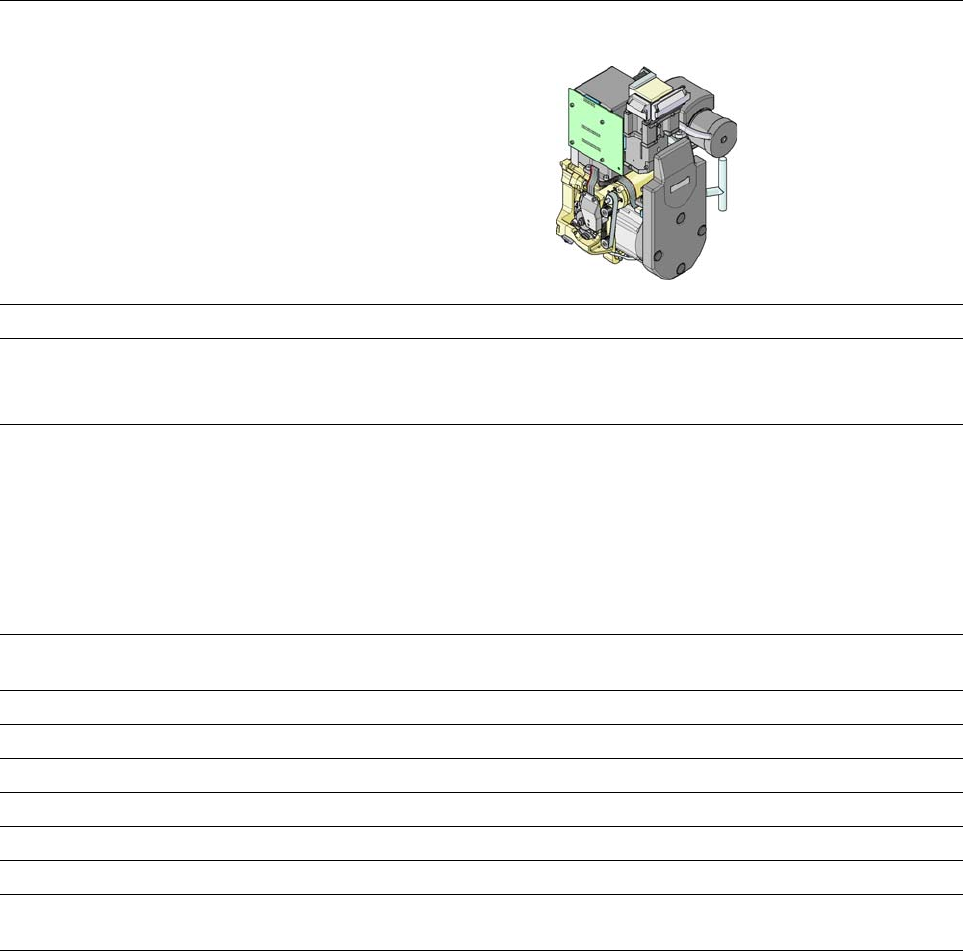

Fig. 6.10 - 2 Capul Collect&Place cu 12 segmente - Grupe funcţionale partea 2
6
(1) Placa de distribuire intermediară (sub capotă)
(2) Acţionare stea - motor DR
(3) Motor axa Z
(4) Mecanism de acţionare ventil
(5) Camera componentelor C&P, tip 30 (18 x 18) digitală, rezoluţie înaltă (cameră standard)
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.10 Cap SIPLACE Collect&Place cu 12 segmente
341
6.10.3 Date tehnice
6
Cap Collect&Place cu 12 segmente
cu tipul de cameră de componente 30
Gama de componente
*a
01005
*b
până la Flip-Chip, Bare Die, PLCC44,
BGA, µBGA, TSOP, QFP, SO până la SO32,
DRAM
Specificaţia componentei
înălţime max.
Raster min. pini
Lăţime minimă picioruşe
Raster min. bile
Diametru minim bilă
dimensiuni min.
dimensiuni max.
greutate max.
6 mm
0,3 mm
0,15 mm
0,25 mm
0,14 mm
0,4 mm x 0,2 mm
18,7 mm x 18,7 mm
2 g
Forţă de aplicare
programabilă
Tipuri de pipete 9xx
Precizie X/Y
*c
± 41 μm/3σ, ± 55 μm/4σ
Precizie unghiulară ± 0,5°/3σ, ± 0,7°/4σ
Gama de componente 98,5%
Tip cameră componente 30
Nivele de iluminare 5
Posibilităţi de reglare a nivelelor de ilumi-
nare
256
5
*)a Vă rugăm să aveţi în vedere faptul că gama de componente plantabile este dependentă şi de geometria pad-urilor, standar-
dele specifice clientului şi toleranţele de ambalare a componentelor.
*)b Cu pachet 01005
*)c Valorile preciziei sunt evidenţiate în cadrul recepţiei maşinii şi corespund condiţiilor specificate în furnitură şi caracteristicilor
maşinii SIPLACE livrate.
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.11 Camera componentelor pentru capul TwinStar, camera FC Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
342
6.11 Camera componentelor pentru capul TwinStar,
camera FC
6.11.1 Camera staţionară a componentelor P&P, tip 25, 16 x 16, digitală (camera FC)
Cod articol 00119718-xx camera staţionară a componentelor, 16x16 digitală, Tip 25
6

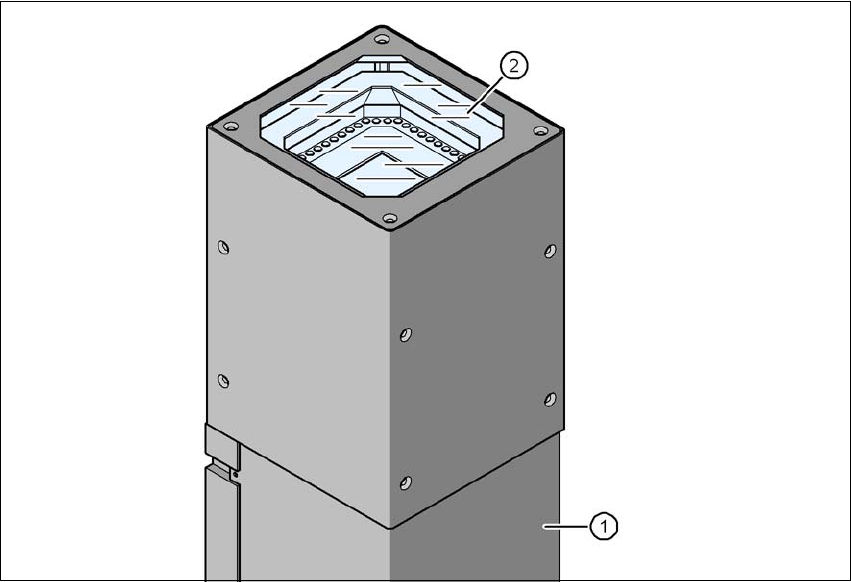

Fig. 6.11 - 1 Camera staţionară a componentelor P&P, tip 25, 16 x 16, digitală (camera FC)
(1) Carcasa camerei cu camera integrată şi amplificatorul de semnal al camerei
(2) Placă de sticlă - dedesubt niveluri de iluminare şi optice
