6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.13 Dispozitivul de orientare a PCB-urilor Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
346
6.13 Dispozitivul de orientare a PCB-urilor
Cod articol 00119677-xx dispozitivul de orientare a PCB-urilor pentru transportorul simplu
Cod articol 00119678-xx dispozitivul de orientare a PCB-urilor pentru transportorul dublu
6.13.1 Descriere
Plăcile cu circuite care urmează a fi prelucrate prezintă uneori un raport lungime/lăţime de 1:2 sau
mai nefavorabil. Aceasta înseamnă că latura mai scurtă a plăcii cu circuite este îndreptată spre
direcţia de transport a PCB-urilor. În timpul transportului este posibil ca aceste plăci cu circuite să
se rotească puţin, astfel încât reperele de ajustare să nu se mai încadreze în fereastra de căutare
a camerei PCB-urilor. Opţiunea "Dispozitiv de orientare a PCB-urilor" asigură reorientarea acestor
plăci cu circuite exact în poziţia de oprire.
Dacă se prelucrează plăci cu circuite cu degajare în direcţia de transport, acest lucru poate duce
la poziţii de prelucrare diferite la automatele cu opritor mecanic faţă de automatele care suprave-
ghează această poziţie cu o barieră luminoasă cu laser. Cu opţiunea "Dispozitiv de orientare a
PCB-urilor" se garantează faptul că plăcile cu circuite vor fi oprite în aceeaşi poziţie la toate trans-
portoarele de PCB-uri. Opţiunea "Dispozitiv de orientare a PCB-urilor" este disponibilă atât pentru
transportorul simplu cât şi pentru cel dublu.
Placa cu circuite este transportată în zona de plantare, până când bariera luminoasă laser declan-
şeaz
ă semnalul de oprire pentru transportorul de PCB-uri. Apoi, masa ridicătoare se deplasează
cu opritoarele de PCB-uri într-o poziţie superioară, în care placa cu circuite nu este încă fixată şi
mai poate fi încă mişcată de benzile transportoare. Cele două opritoare de PCB-uri se află la înăl-
ţimea plăcii cu circuite, iar suporturile PCB-urilor (ştifturile magnetice) ating deja placa cu circuite.
Ambele benzi transportoare deplasează placa cu circuite către opritoarele de PCB-uri şi o orien-
tează în acelaşi timp. Apoi, masa ridicătoare se deplasează în poziţia finală superioară, fixează
placa cu circuite şi o eliberează din opritoarele de PCB-uri pentru a nu influenţa procesul de plan-
tare. După încheierea procesului de plantare, masa ridicătoare şi dispozitivul de orientare a PCB-
urilor sunt coborâte, iar placa cu circuite este transportată mai departe.
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.14 Interfaţa Siemens
347
6.14 Interfaţa Siemens
Cod articol 00116808-xx SIPLACE Interface
La automatele de plantare SIPLACE din seriile SX şi X, interfeţele de transport sunt configurate
după standardul SMEMA. Există însă şi posibilitatea de a utiliza această interfaţă conform stan-
dardului Siemens. Acest lucru constituie un avantaj majos în cazul în care un automat din seria
SX sau X este integrat într-o linie SIPLACE mai vechi. În acest caz nu mai este necesară o adap-
tare a automatelor mai vechi la standardul SMEMA.
Pur şi simplu configuraţi interfaţa de transport a automatului din seria SX şi X la standarde Sie-
mens şi legaţi automatele cu cablurile de interfaţă corespunzătoare.
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.15 Smart Pin Support Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
348
6.15 Smart Pin Support
Cod articol 03089621-xx Smart Pin Support
Cod articol 03087404-xx magazie PLC L10 complet
Cod articol 03087508-xx magazie PLC Q10 complet
Plăcile cu circuite late au tendinţa de a se curba în timpul plantării, astfel că în anumite circum-
stanţe nu mai este posibilă plantarea componentelor cu precizia dorită. Precizia de plantare este
influenţată şi de plăcile cu circuite puternic ondulate. Prin plasarea Support Pins pe masa ridica-
toare aceste probleme pot fi remediate uşor.
6

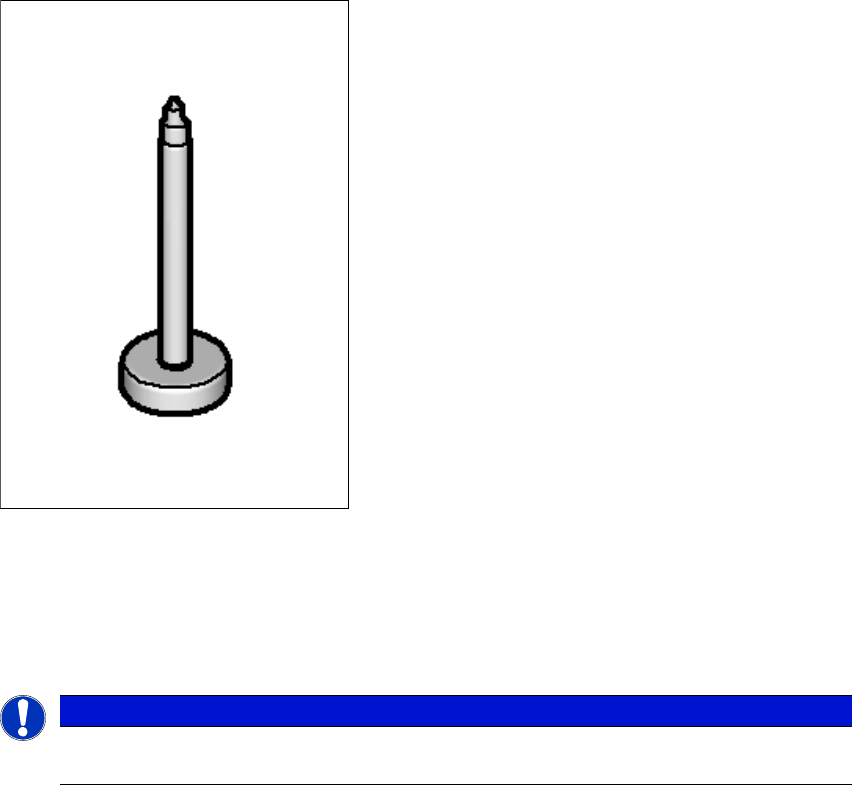

Fig. 6.15 - 1 Support Pin
Cu ajutorul echipamentului opţional Smart Pin Support, Support Pins sunt aşezate automat pe
masa ridicatoare. Acest lucru este realizat de o unitate graifăr, care preia Support Pins din magazii
speciale şi le aşează în poziţiile specificate.
6
INDICAŢIE
Descrierea amănunţită o veţi găsi în "Manualul de utilizare Smart Pin Support", germană
+ engleză [cod articol 00197001-xx].
