Instruc ţ iuni de utilizare SIPLACE SX1/SX2 6 Extensiile sta ţ iei Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 6.16 Pomp ă de vid 351 6.16 Pomp ă de vid 6.16.1 Indica ţ ii de siguran ţă pentru pompa de vid 6 6.16…
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.15 Smart Pin Support Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
350
6

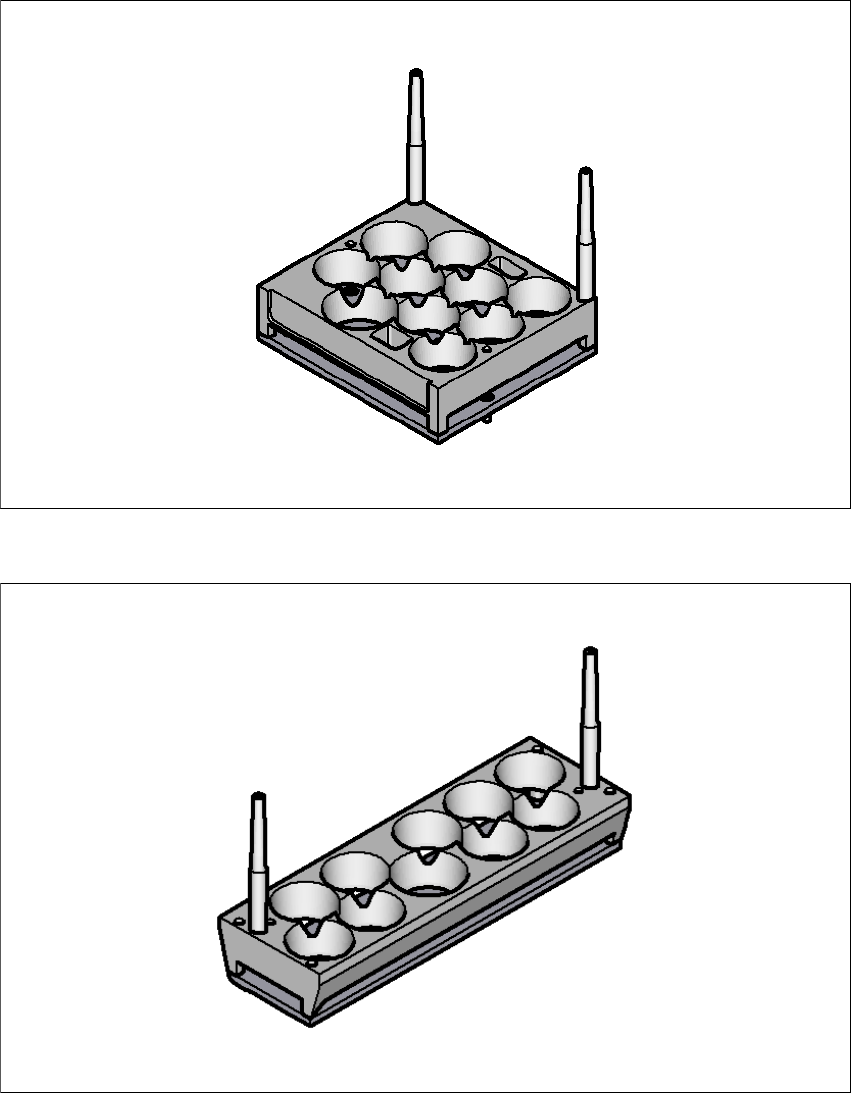

Fig. 6.15 - 3 Smart Pin Support - Tip magazie Q10
6
Fig. 6.15 - 4 Smart Pin Support - Tip magazie L10
Instrucţiuni de utilizare SIPLACE SX1/SX2 6 Extensiile staţiei
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 6.16 Pompă de vid
351
6.16 Pompă de vid
6.16.1 Indicaţii de siguranţă pentru pompa de vid
6
6.16.2 Descriere
Fiecare cap Collect&Place dispune de un generator de vacuum propriu, care alimentează cercul
de fixare şi cercul de plantare cu vacuumul necesar. Generatoarele de vacuum ale capetelor de
plantare funcţionează după principiul Venturi. Prin utilizarea unei pompe de vid, consumul de aer
comprimat poate fi redus substanţial în cazul capului SpeedStar (C&P20). Costurile de exploatare
curentă se reduc în funcţie de costurile energiei.
6
6.17 Opţiunea placa cu circuite lungă (LBO)
Opţiunea "placă cu circuite lungă " permite plantarea plăcilor cu circuite cu lungime ce depăşeşte
lungimea specificată a plăcii cu circuite. În acest caz lungimea maximă este de 610 mm.
AVERTIZARE
Respectaţi instrucţiunile de siguranţă din manualul de utilizare livrat.
INDICAŢIE
Valorile pentru consumul de aer comprimat cu pompa de vid veţi găsi în paragraful 3.2.4
,
pagina100
.
6 Extensiile staţiei Instrucţiuni de utilizare SIPLACE SX1/SX2
6.18 Vision Teach Station Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
352
6.18 Vision Teach Station
Cod articol 00119788-xx Vision Teach Station
6

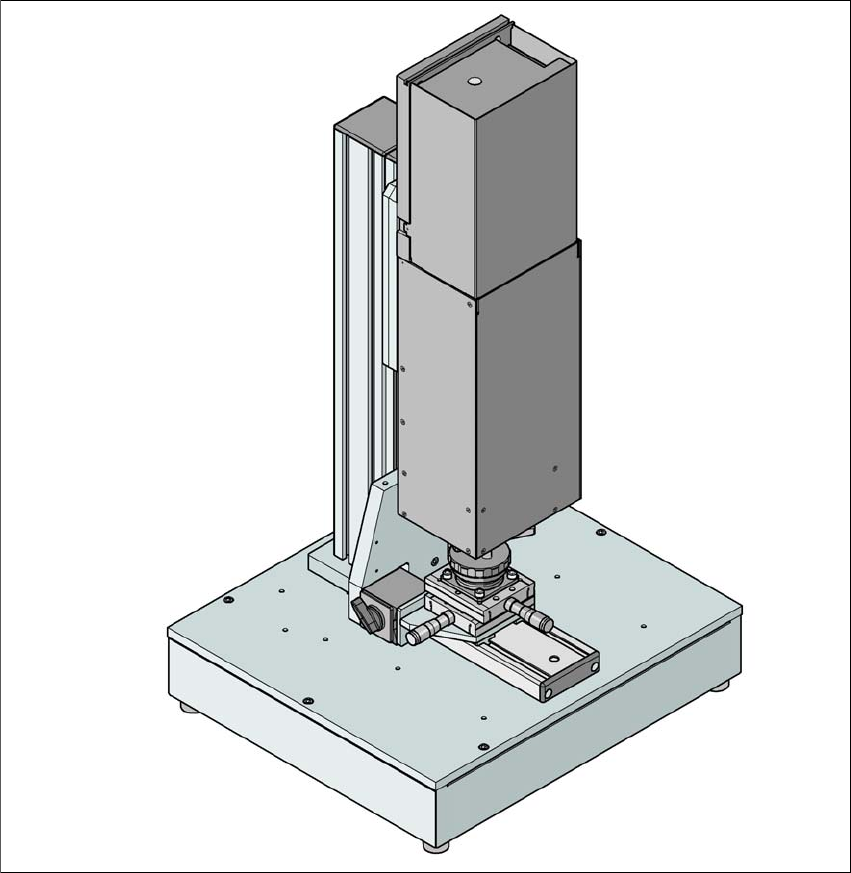

Fig. 6.18 - 1 Vision Teach Station cu cameră pentru componente, tip 33
