Instruc ţ iuni de utilizare SIPLACE SX1 /SX2 2 Siguran ţ a exploat ă rii Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 2.1 Indica ţ ii de siguran ţă 37 2 2 2 AVERTIZARE PERICOL DE STRIVIRE! Exist ă pericol de striv…
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2
2.1 Indicaţii de siguranţă Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
36
2.1.3.3 Pentru siguranţa instalaţiilor şi aparatelor
Nu este permisă în niciun caz efectuarea unor modificări de orice natură, atâta timp cât nu
este cunoscut în totalitate efectul acestora asupra întregii funcţionări a instalaţiei!
Reglarea, reechiparea şi întreţinerea staţiilor pot fi executate numai de personal instruit în
mod corespunzător!
Nu este permisă modificarea dispozitivelor de protecţie. Este interzisă în special scoaterea
din funcţiune a întrerupătoarelor de protecţie sau demontarea dispozitivelor de protecţie.In-
strucţiuni de siguranţă pentru subansamblurile cu laser
Pentru componentele care intră sub incidenţa clasificării laser, aprobarea de funcţionare este anu-
lată atunci când
– este sesizabilă o deteriorare mecanică a modulului sau
– a fost manipulată partea mecanică sau electrică a modulului. Deteriorarea sau lipsa vop-
selei de siguranţă a şuruburilor de la componentele laser (ca de exemplu panouri de aco-
perire, elemente de fixare, potenţiometre de reglare) este considerată deja ca fiind o
manipulare.
– Numai tehnicienii de service ai ASM Assembly Systems GmbH&Co.KG respectiv tehni-
cieni de service ale exploatatorului instruiţi la ASM au voie să schimbe componentele la-
ser.
– Reparaţiile subansamblurilor laserului se vor efectua în exclusivitate în fabrică, de către
ASM.
2.1.4 Indicaţii de siguranţă pentru magneţii permanenţi
Pentru motoarele liniare ale axelor X şi Y sunt utilizaţi magneţi permanenţi puternici.
2
PERICOL
Pericol de moarte din cauza câmpurilor magnetice permanente puternice din interiorul au-
tomatelor!
Cu capote de protecţie deschise în interiorul automatelor există pericol de moarte pentru
persoanele cu implanturi active şi pasive cum ar fi de exemplu
– stimulatoare cardiace
– defibrilatoare
– pompe de insulină, etc.
Persoanele expuse acestui risc nu trebuie să se apropie de automat.
Instrucţiuni de utilizare SIPLACE SX1/SX2 2 Siguranţa exploatării
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 2.1 Indicaţii de siguranţă
37
2
2
2
AVERTIZARE
PERICOL DE STRIVIRE!
Există pericol de strivire pentru persoanele cu implanturi metalice pasive (de exemplu plă-
ci, şuruburi).
Nu introduceţi mâinile în interiorul maşinii şi nu vă aplecaţi deasupra maşinii când ca-
potele de protecţie sunt deschise.
Nu introduceţi obiecte metalice în zona periculoasă.
ATENŢIE
Pierderi de date din cauza câmpurilor magnetice permanente puternice!
Din cauza câmpurilor magnetice permanente există pericolul de distrugere a datelor de
pe suporturile de date sau cărţile de credit.
Ţineţi la distanţă faţă de maşină suporturile de date şi cardurile bancare.
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2
2.1 Indicaţii de siguranţă Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
38

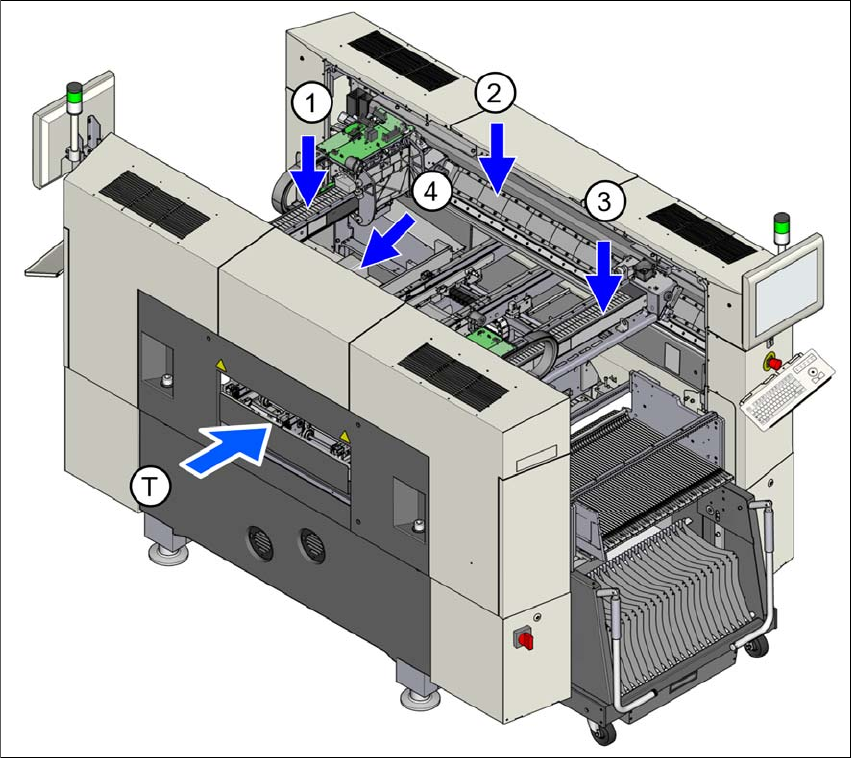

Fig. 2.1 - 1 Poziţia magneţilor permanenţi pentru acţionările liniare
(1) Magneţi permanenţi ai motorului liniar X la portalul 2
(2) Magneţi permanenţi ai motorului liniar Y pentru portalul 1 şi portalul 2 (pentru rulmentul mobil
şi cel fix)
(3) Magneţi permanenţi ai motorului liniar X la portalul 1
(4) Magneţi permanenţi ai motorului liniar Y pentru portalul 1 şi portalul 2 (pentru rulmentul mobil
şi cel fix)
(T) Direcţia de transport a plăcilor de circuite
