2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2
2.2 Panouri de avertizare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
48
2.2.5 Panouri de avertizare la alimentarea electrică şi transformator
2
Poz. W206, în fig. 2.2 - 6, pagina 48, cod articol 03009345-01 (bucăţi pe automat: 2).
Poz. W206, în fig. 2.2 - 8
, pagina 50, cod articol 03009345-01 (bucăţi pe automat: 2).
Fig. 2.2 - 6 Panou de avertizare W206, capac transformator şi unitate de alimentare cu curent
Poz. W206, înaintea capacului unităţii de transformator
Poz. W206, la capacul lateral al unităţii de alimentare cu curent electric
TENSIUNI ELECTRICE PERICULOASE!
Componentele marcate se află sub tensiune chiar şi cu întrerupă-
torul general decuplat.
Deconectaţi maşina de la reţeaua electrică înainta lucrărilor de
service.
Regiunea NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W206
Instrucţiuni de utilizare SIPLACE SX1/SX2 2 Siguranţa exploatării
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 2.2 Panouri de avertizare
49
2.2.5.1 Panouri de avertizare W206, W250, W251 pe partea interioare a uşilor dintre sec-
toare
2

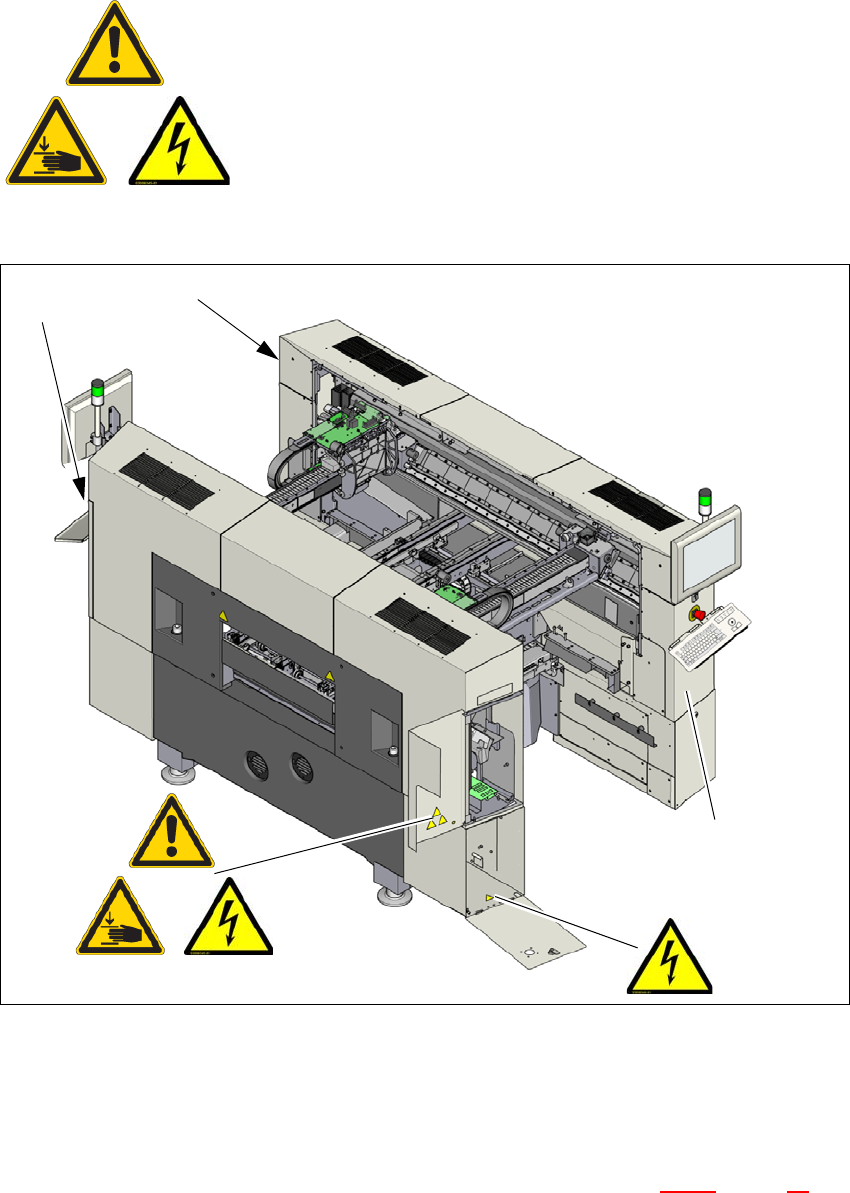

Fig. 2.2 - 7 Panouri de avertizare pe partea interioară a uşilor dintre sectoare
Poz. W251, pe partea interioară a uşilor dintre sectoare, cod articol 03079298-xx
Poz. W250, pe partea interioară a uşilor dintre sectoare, cod articol 03079262-xx
Poz. W206, pe partea interioară a uşilor dintre sectoare, cod articol 03009345-xx
Poz. W206, în interiorul unităţii de alimentare cu curent electric (vezi şi fig. 2.2 - 8
, pagina50 )
Punerea în mişcare a maşinii se poate efectua numai cu opritor
montat şi cu uşile închise.
(W250)
(W206)
(W251)
W206
W250, W251, W206
la uşile interioare
W250, W251, W206
la uşile interioare
(W250)
(W206)
(W251)
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2
2.2 Panouri de avertizare Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
50
2.2.5.2 Panoul de avertizare W211
2
Cod articol 03009351-01 (bucăţi pe automat: 2)
Poz. W211, în fig. 2.2 - 8
, pagina 50 cod articol 03009351-01.

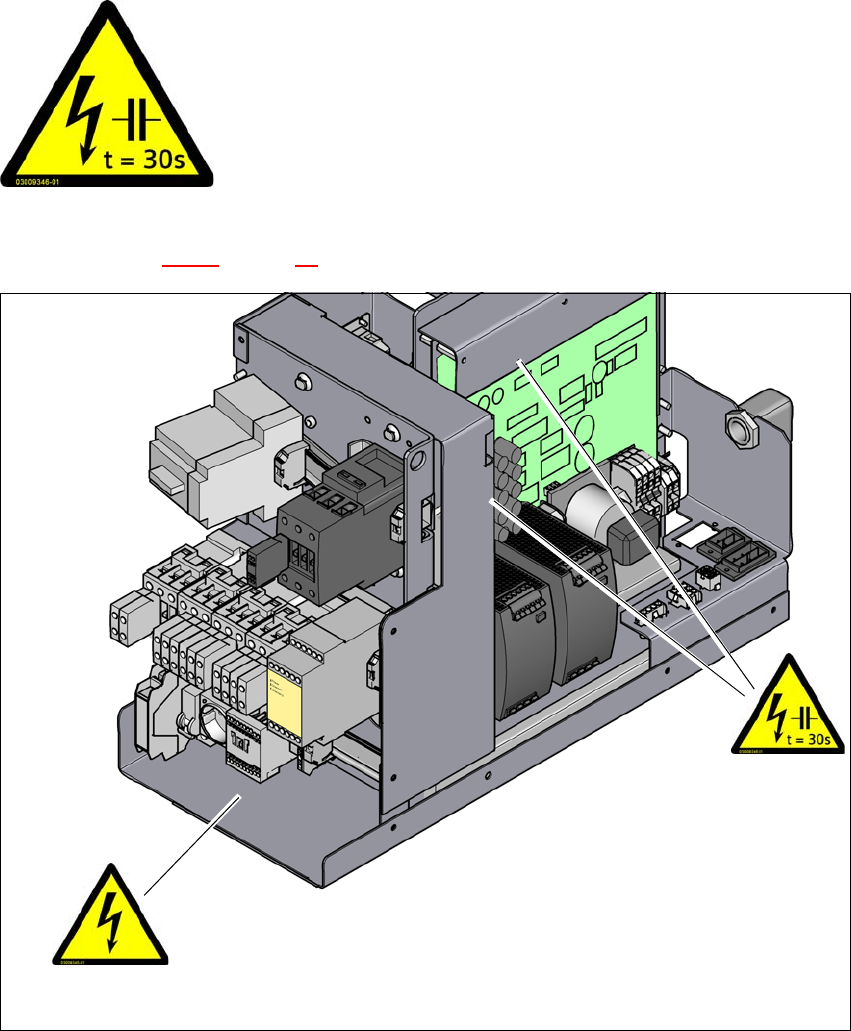

Fig. 2.2 - 8 Panou de avertizare W206, W211 la unitatea de alimentare cu curent
– W211 la placa de siguranţe şi de distribuţie A3.
– W211 la capacul pentru limitarea curentului de pornire A1.
– W206 pe partea frontală a unităţii de alimentare cu curent
2
2
TENSIUNE DE REŢEA!
Decuplaţi întrerupătorul general şi aşteptaţi 30 secunde, până la
descărcarea condensatorilor.
Regiunea NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
