2 Siguran ţ a exploat ă rii Instruc ţ iuni de ut ilizare SIPLACE SX1/SX2 2.7 Dispozitive de siguran ţă Începând cu versiunea SR.706.1 SP1 Edi ţ ia 10/2014 70 2.7.2.2 Pozi ţ ia întrerup ă toarelor de protec ţ ie la automa…
Instrucţiuni de utilizare SIPLACE SX1/SX2 2 Siguranţa exploatării
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 2.7 Dispozitive de siguranţă
69
2

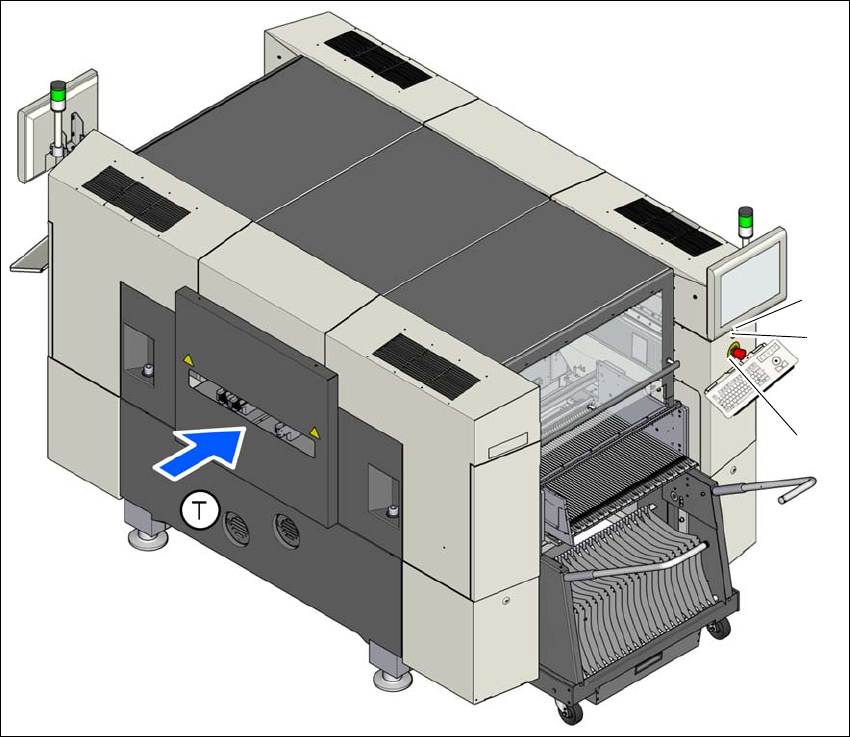

Fig. 2.7 - 4 Poziţia comutatoarelor şi butoanelor - privind către partea de intrare a PCB-urilor
(1) Buton de OPRIRE DE URGENŢĂ
(2) Buton de pornire
(3) Buton de oprire (negru)
(T) Direcţia de transport a PCB-urilor
(3)
(1)
(2)
2 Siguranţa exploatării Instrucţiuni de utilizare SIPLACE SX1/SX2
2.7 Dispozitive de siguranţă Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014
70
2.7.2.2 Poziţia întrerupătoarelor de protecţie la automat
2
Fig. 2.7 - 5 Poziţia întrerupătoarelor de protecţie la automat
(1) Comutator capotă de protecţie, locaţie 1
(2) Comutator capotă de protecţie, locaţie 2
(3) Întrerupător de protecţie pentru detectarea buffărului
(T) Direcţia de transport a PCB-urilor
(2)
(1)
(3)
(3)
Instrucţiuni de utilizare SIPLACE SX1/SX2 2 Siguranţa exploatării
Începând cu versiunea SR.706.1 SP1 Ediţia 10/2014 2.7 Dispozitive de siguranţă
71
2.7.2.3 Descrierea funcţionării
Întrerupător general în poziţia OPRIT (vezi Poz. 1 din Fig.
2.7 - 3, pagina68) 2
Întrerupătorul general deconectează cele trei faze L1, L2 şi L3 de la reţea.
2
Întrerupător general în poziţia PORNIT 2
După pornirea întrerupătorului general tensiunea de reţea se comută pe limitatorul curentului de
pornire (A1) şi se dirijează redresorul de 24 V- AC/DC . La combinaţia contactoarelor de protecţie
(K3) LED-ul "Power" este aprins. Calculatorul de comandă porneşte şi toate tensiunile de alimen-
tare devin disponibile, cu excepţia tensiunilor circuitelor intermediare ale axelor portalului (260 V-
) şi axelor stelelor (150 V-).
Buton de oprire (negru) (Poz. 2 şi 7 din Fig. 2.7 - 3, pagina 68 şi Poz. 3 şi 5 din Fig. 2.7 - 4,
pagina
69) 2
Cu aceste butoane puteţi opri automatul.
Buton de pornire (Poz. 3 şi 6 din Fig. 2.7 - 3, pagina 68 şi Poz. 2 şi 4 din Fig. 2.7 - 4, pagina 69)2
După cuplarea întrerupătorului general vi se va solicita să apăsaţi butonul de pornire, pentru a
porni automatul în vederea comenzilor de plantare. Aceeaşi solicitare apare şi dacă au fost des-
chise capotele de protecţie sau a fost apăsat butonul de OPRIRE URGENTĂ.
PERICOL
Pericol de moarte din cauza tensiunilor!
Manipularea necorespunzătoare a automatului poate provoca decesul sau vătămări cor-
porale grave, precum şi pagube materiale însemnate.
Chiar dacă întrerupătorul general este decuplat, următoarele componente se află încă
sub tensiuni mortale:
– Clemele de branşare a cablurilor L1, L2 şi L3 ale întrerupătorului general Q1
–Priză de service X98
– Siguranţa automată F1 pentru priza de service
–Toţi conductorii individuali, care se află sub tensiune chiar şi cu întrerupătorul general
decuplat, sunt de culoare maro.
Din acest motiv respectaţi prescripţiile în vigoare de prevenirea accidentelor şi cele
din standardele DIN (în special EN 60204, partea 1 sau IEC 60204, partea 1) respec-
tiv prevederile naţionale din ţara dvs..
Deschiderea uşilor de protecţie ale alimentării electrice este permisă numai persona-
lului calificat şi instruit.
