操作手册 2-1 2 设备的 概要 2-1 本设备的概要 本设备，是在镀 锡印刷基板上、 或涂有焊锡的 电子电路基板上 贴装电子元件 的一种设备。 Head 从元 件供应装置（带 式送料 器等）上 吸取元件 ，进行 定心之后，把 元件贴 装到程序 指定的基板坐 标上。 ①吸取元件 ③在基板上贴装 元件 ② 检出元件中心与贴片位置移动
操作手册
1-2
1-4

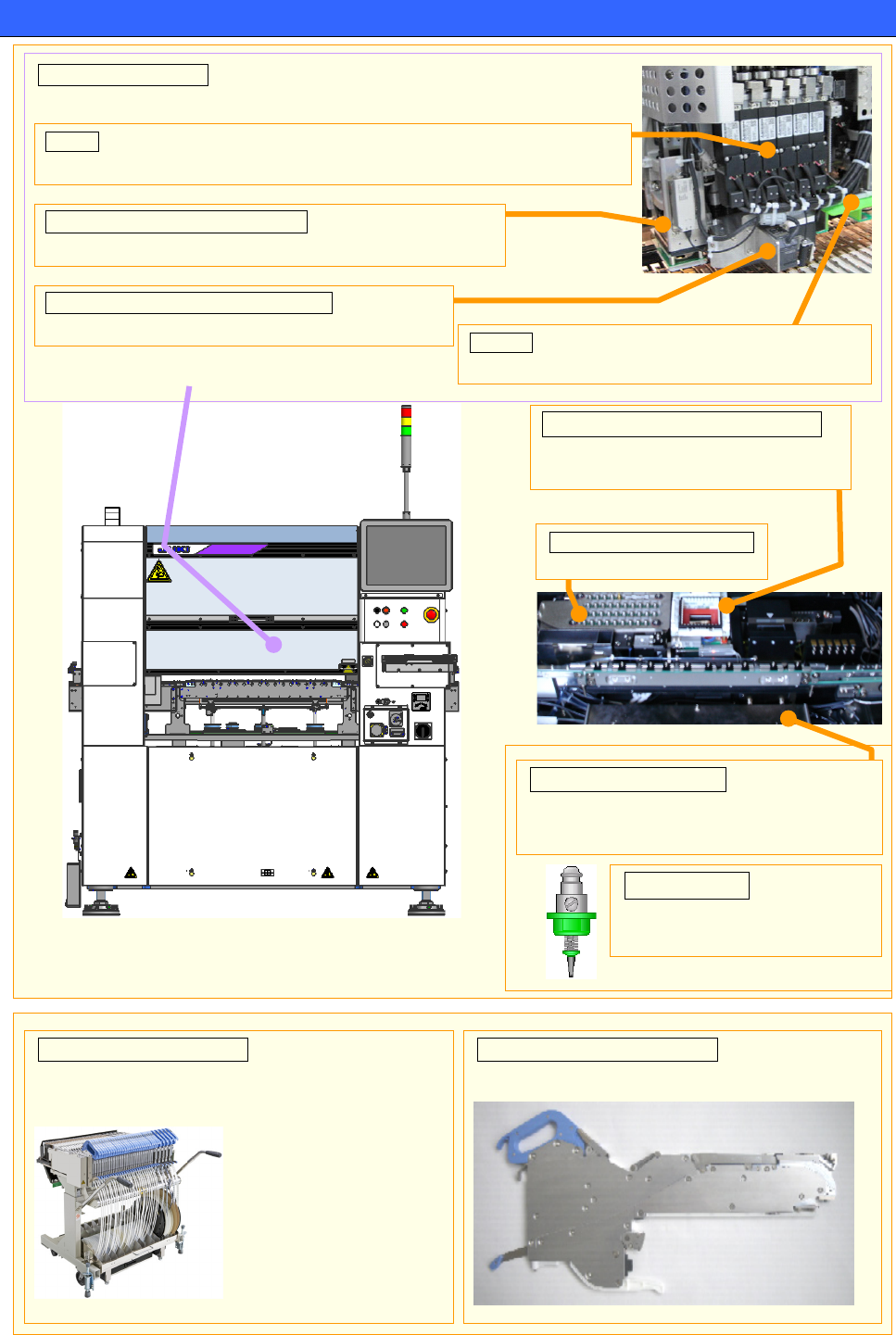

熟悉名称
Head 部（Head Unit）
装备 LNC60 和 OCC，安装吸嘴，进行吸取·定心·贴装元件。
吸嘴（Nozzle）
安装在 Head 前端，
用于吸取元件
。
统一更换台车（
Trolley
）
把带式送料器等元件供应装置安装好，在生产准备时把
整个台车安装上去即可，可减少准备工作的时间
。
带式送料器（
Tape Feeder
）
为基板贴片供料的装置，提供芯片等元件
。
(ETF8S)
LNC60
功能：用于确定元件中心（定心）。（可同时进行 6 个元件的定心）
IC Head
该单元主要用于对大型的 IC 元件进行贴片。
OCC（Offset Correction Camera）
主要功能：确认基板上的标记·贴片坐标·对准位置等。
HMS
（
Height Measurement System
）
主要功能：测量元件吸取高度。
ATC
（
Auto Tool Changer
）
存放吸嘴的单元。
VCS（Vision Centering System）
该摄像机用于对元件进行摄像、定心，检
测引脚弯曲等。
支撑台（Support Tab l e）
支撑基板用的台架。
使用支撑销控制基板弯翘，加强基板的稳定性。
(电动台架式统一更换台车)
操作手册
2-1
2
设备的概要
2-1
本设备的概要
本设备，是在镀锡印刷基板上、或涂有焊锡的电子电路基板上贴装电子元件的一种设备。
Head 从元件供应装置（带式送料器等）上吸取元件，进行定心之后，把元件贴装到程序指定的基板坐
标上。
①吸取元件
③在基板上贴装元件
②检出元件中心与贴片位置移动
操作手册
2-2
2-2
本设备的构成
▼主机
No.
名称
功能概要
① 监视器
具备触摸式操作功能的液晶监控器。
显示各种操作画面，通过触摸画面进行操作。
② 操作面板 集中了各种开关，可直接控制装置的运行。
③ 安全盖 生产动作中防止手等伸入装置内。
④ 带轨迹球的键盘 用于操作机器或输入数据。
⑤ 供料器台架开关 供料器台架的升降开关（统一更换台车使用时）
⑥ 主开关 接通或切断设备的电源。
▼操作面板
LASER ON
No.
开关
名称
功能概要
①
Feeder
(
送料器
)
用于对操作一侧的送料器台架进行有效／无效的切换。
（使用选项的不间断生产功能时有效）
②
Caution Lamp
(
注意灯
)
共面检查的激光照射中亮灯。
（例外的是贴片机主机启动时会亮灯，但这时不发射激光）。
③
Start
（开始）
开始开关。执行生产运行时，使用此开关。
④
Operation change
（前后侧操作切换）
切换键盘的＜FRONT＞、＜REAR＞操作。
⑤
Maintenance Key
（维护键）
此开关可切换生产模式（钥匙横向）、维护模式（钥匙竖向）。
⑥
Pause/Stop
（暂停/停止）
结束生产等时，按此开关。
按一次为暂停，再按一次为结束。
⑦
Emergency
（紧急停止）
紧急停止时，用此开关。
当设备出现异常动作、或有危及人体安全需要紧急停止时，使用
此开关。
①监视器
②操作面板
③安全盖
④带轨迹球的键盘
⑤供料器台架开关
⑥主开关
