操作手册 4- 34 １ ) 用手将支撑台抬 起，从两边把 3 根滚珠丝杠轴全面涂 抹上 润滑油。 <M 基板规格 > <L 、 L- W ide 基板规格 > 注油项目 4-4-8 支撑台 实施频度 ： 2 个月 使用工具 ：毛刷 使用黄油 ： 6459 润滑油 N 支撑台 滚珠丝杠 ( 球螺栓 ) 支撑台 滚珠丝杠 ( 球螺栓 )
操作手册
4-33
1) 在「滚珠丝杠①」的轨道上涂上一层薄黄油(CG2 黄油)。
在「花键轴②」上涂一层薄黄油(CG2 黄油)。
上下活动 Z 轴，使黄油分布均匀后，把多余的黄油擦干净，防止飞散。
＜LNC60 Head＞ ＜IC Head＞
注意
除 CG2 黄油以外，请勿使用其他的黄油涂抹。
混合不同的黄油，可能使黄油分解滴落。
注油项目
4-4-7
滚珠丝杠和花键轴
实施频度 ：2 个月
使用工具 ：毛刷
使用黄油 ：CG2
滚珠丝杠①
花键轴②
操作手册
4-34
１) 用手将支撑台抬起，从两边把 3 根滚珠丝杠轴全面涂抹上润滑油。
<M 基板规格>
<L、L-Wide 基板规格>
注油项目
4-4-8
支撑台
实施频度 ：2 个月
使用工具 ：毛刷
使用黄油 ：6459 润滑油 N
支撑台
滚珠丝杠(球螺栓)
支撑台
滚珠丝杠(球螺栓)
操作手册
4-35

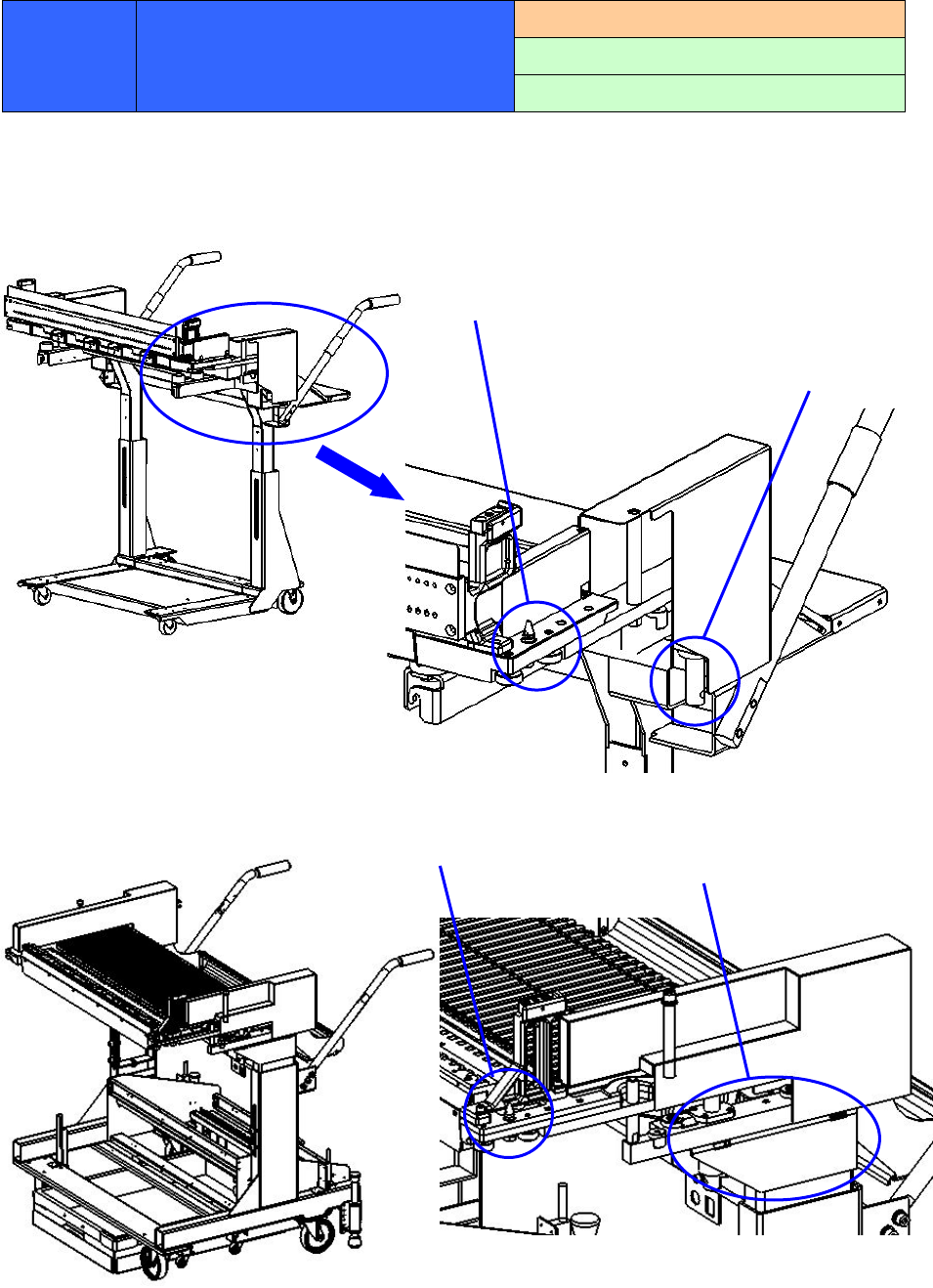

1) 请在 「台架定位销」和「导轴」上涂上润滑油。
「台架定位销」所对应的贴片机一侧也请涂上润滑油。
＜机械式供料器用＞
<电动式供料器用>
基板材質による
注油项目
4-4-9
统一更换台（选购项）
实施频度 ：2 个月
使用工具 ：毛刷
使用润滑油 ： 6459 润滑油 N
台架定位销（左右 2 处）
导轴（左右 2 处）
导轴（左右 4 处） 台架定位销（左右 2 处）
