Üzemeltetési útmutató SIPLACE HS-50 3 Mi a teendő ...
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 3.7 A felszerelés kicserélése
107
Æ Ellenőrizze, hogy az osztólemezek a hevederkonténerben megfelelően vannak-e behelyezve
(lásd: 3.5 - 2
. ábra).
Æ Ügyeljen az AR-hevedertekercs terjedelmére és lássa el a nagy hevedertekercseket dugós
tengelyekkel.
Æ Toldja össze a rövid hevedermaradékokat.
Az a személyzetnek, aki az előkészítéssel meg van bízva, ugyanolyan szerszámokkal kell
rendelkezni, mint a gép kezelője. A felállítás leírása a 3.10
. pontban található.
UTALÁS
Ha a felszerelés hibás, a gép kezelőjének azt írásban vagy szóban jelenteni kell a személyzetnek
az előkészítési területen. 3
3.7 A felszerelés kicserélése
Nyomtassa ki a felszerelés kicserélése előtt az átszerelési útmutatót a vonal-számítógép
nyomtatóján, ahogy az a 14. fejezetben az "UNIX hálózati számítógép" üzemeltetési
útmutatójában le van írva. 3
3.7.1 Mire kell ügyelni a bevezető modulok kicserélésénél
Æ Óvatosan járjon el a bevezető modulokkal, ha azokat az AR-asztalon be akarja rakni vagy
onnan le akarja venni. Ne nyomja a bevezető modulok felületét az AR-asztal széléhez.
Æ Pórszívózza le az AR-asztalt egy porszívóval és tisztítsa meg szükség esetén az AR-asztal
felületét a karbantartási útmutatóban leírtak szerint.
SÉRÜLÉSVESZÉLY!
Kerülje el, hogy az alkatrészeket az AR-asztalok mágnessínjeiről ujjaival távolítsa el. A finom
fémszilánkok megsérthetik az ujját. 3
Æ Távolítsa el a szabadon lévő szerkezeti részeket egy rövid sörtéjű ecset segítségével.
3 Mi a teendő ... Üzemeltetési útmutató SIPLACE HS-50
3.7 A felszerelés kicserélése Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
108
3.7.2 Mire kell ügyelni az AR asztalváltásnál
Æ Helyezze a bevezető modult pontosan a felszerelési leírás szerint a külső felszerelőhelyre.
Vegye figyelembe ezenkívül a 3.6
fejezet előzetes felszerelésre vonatkozó útmutatását.
FIGYELEM !
Soha ne fogja meg a mozgó berendezés gép-állványa és a cserélhető alkatrészadagoló asztal
közötti oszlopot (lásd 3.7 - 1 ábra, 8. poz.). 3
FIGYELEM !
A cserélhető alkatrészadagoló asztal tápkábelét csak akkor szabad a beültető
állomás csatlakozójából kikötni vagy kihúzni, ha a cserélhető alkatrészadagoló asztal pontosan
van az állomás felszerelési területére beillesztve. 3
FIGYELEM !
Alapvetően javasolt, hogy a Cserélhető alkatrészadagoló asztal tápkábelének a beültető állomás
csatlakozódobozába történő bekötése, és a cserélhető alkatrészadagoló asztal sűrítettlevegővel
történő vezérlése az állomáson kívülről történjen 3
Üzemeltetési útmutató SIPLACE HS-50 3 Mi a teendő ...
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 3.7 A felszerelés kicserélése
109
. 3

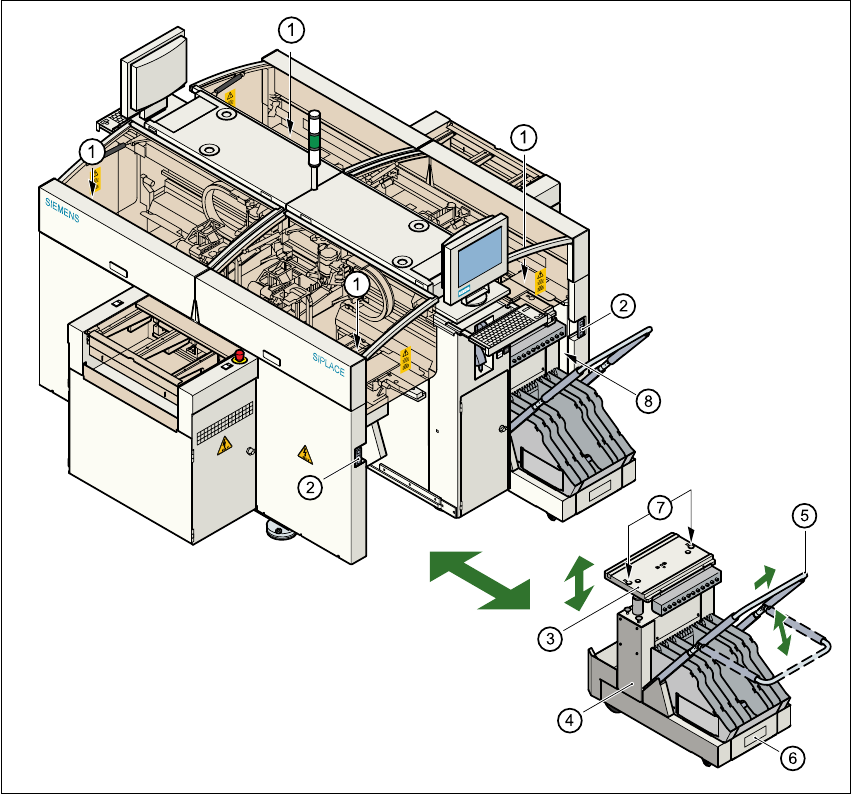

3.7 - 1 ábra A cserélhet
ő
alkatrészadagoló asztal cseréje
(1) Nyomógomb az AR-asztallap felemeléséhez és leeresztéséhez
(2) Csatlakozódugó a tápkábel csatlakoztatásához
(3) AR-asztallap (emelhető és felhajtható)
(4) cserélhető alkatrészadagoló asztal
(5) Fül
(6) Hevederhulladék tartály
(7) A központosító furatok a központosító-stiftek számára
(8) A cserélhető alkatrészadagoló asztal és a gép-állványzat közötti oszlop
3
