3.8.4 AR-koordinátarendszer és átvételi szög
3

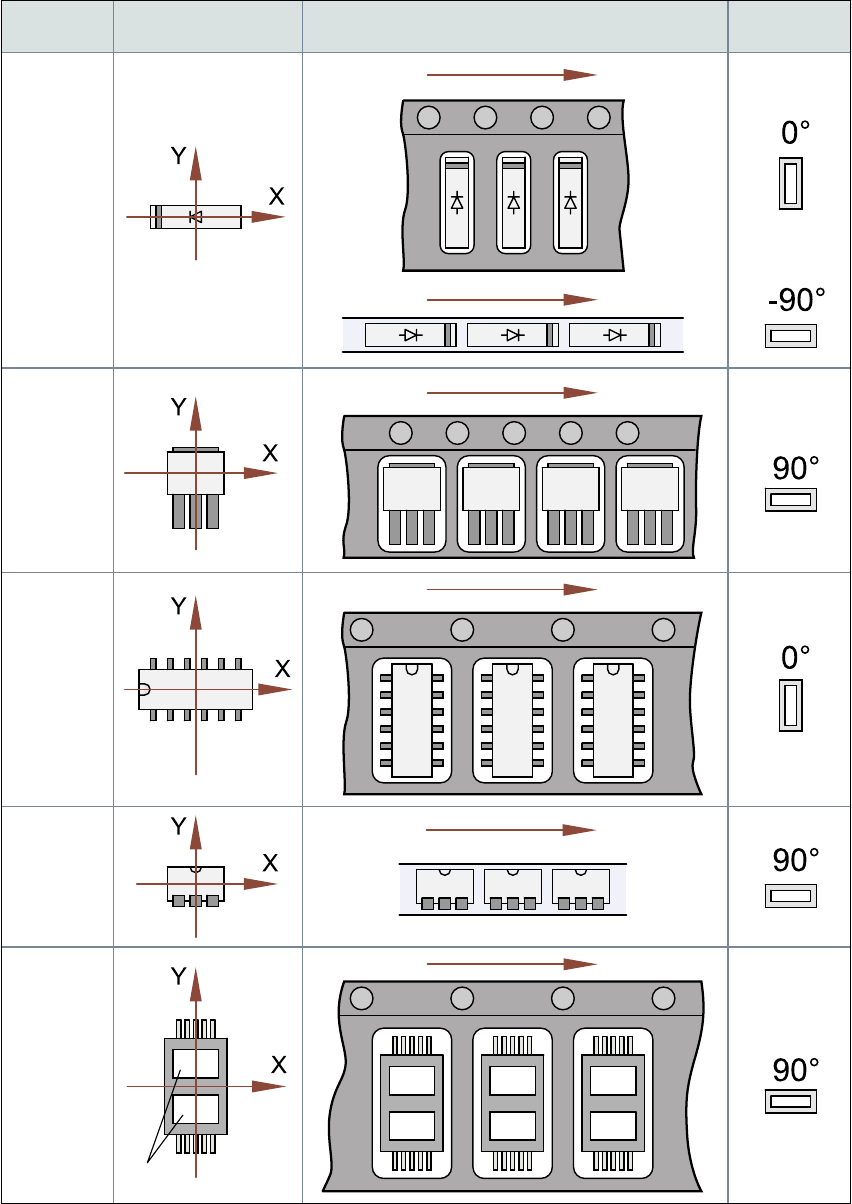

3.8 - 2 ábra Az alkatrész helye és átvételi szöge
Tok-típus
0°-leírási
hely
Chip-
Heveder:
Rúd-
Speciális
Lyukak
A bevezetés helye
Átvételi szög /
Az anódot
pipetta-szög
tár:
alkatrészek
sarkítva
a pozitív X-tengelyhez
kell igazítani.
Heveder:
Heveder:
Rúd-
tár:
Heveder:
alkatrész
SOT 23
SOT 194
SO-IC
DIL-IC
0402
2220
3 Mi a teendő ... Üzemeltetési útmutató SIPLACE HS-50
3.9 Mire kell ügyelni, az alkatrészek utánatöltésénél Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
114
3.9 Mire kell ügyelni, az alkatrészek utánatöltésénél
A bar-kóddal rendelkező és bar-kód nélküli alkatrészek utántöltése a 'Getting started'
kézikönyben van leírva. 3
Æ Ügyeljen a hevederbevezető moduloknál arra, hogy mindig időben toldja rá az új hevedert,
hogy a bevezető modulok ne legyenek üresek.
Æ De mindenesetre ne toldja össze a hevedereket túl korán, mert ha az összetoldás után a régi
heveder vége az új tekercsre tekeredik, előfordulhat, hogy az új heveder tekercse túl tele lesz,
a heveder a tekercsről lecsúszik és beakad. Ez bizonyos körülmények között átvételi hibákhoz
és nagyobb állási időkhöz vezetne.
Æ Nagy hevedertekercsek esetében feltétlenül használjon dugós tengelyeket és ügyeljen arra,
hogy az osztólemezek megfelelően legyenek behelyezve (lásd: 3.5 - 2
. ábra).
3.10 Szerszámbiztosítás a kezelő részére
Minden kezelőnek az alábbiakban felsorolt szerszámokkal kell rendelkezni. Ajánlott, a
szerszámot megfelelő edényben tartani, hogy elkerüljék a kivételnél a sérüléseket (pl.: a csiptetők
révén). 3
A gép minden kezelőjének szüksége van a következőkre: 3
– SMD-csipesz
– Rövid sörtéjű ecset az alkatrész-asztal megtisztításához
– Egy csomag kicsi sima és csillagcsavarhúzó
– Hevederfogó és anyag a toldáshoz
– Olló a heveder toldásához (ne használjanak általános ollókat vagy oldalvágókat)
– Radírstift vagy üvegszálasstift az illesztési jelek letisztítására
– Vízálló tollak a nyomvonalak jelölésére
– Tisztítószerek (etilalkohol, plexiüvegtisztító, vattás pálcikák, rongyolódásmentes kendők,
pipatisztító)
– Korrózióvédőszer WD40
– Porszívó
Üzemeltetési útmutató SIPLACE HS-50 3 Mi a teendő ...
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 3.11 Kezelői profil
115
3.11 Kezelői profil
A kezelőszemélyzetnek a következő feladatokat kell elvégezni:
– A bevezető modulok ellátása elegendő alkatrésszel.
– Az alkatrészeknek a bevezető modulokhoz való helyes hozzárendelésének ellenőrzése.
– Az alkatrészek időben történő utántöltése, ill. a hevederek időben történő összetoldása.
– Az alkatrészek megfelelő átvételi helyének ellenőrzése (lásd: 3.8 - 2
. ábra).
– A nyomtatott áramköri lapok anyagáramlásának ellenőrzése, a bemenő-, kimeneti szalagon
egyaránt.
– A nyomtatott áramköri lapok minőségének ellenőrzése.
– A nyomtatott áramköri lapok szúrópróbaszerű ellenőrzése a forrasztókemence előtt.
–Az EGB-előírások betartása.
– A hibák elkerülése (lásd: 3.7.1
. és 3.7.2. pont).
– A zavarkijelzések és zavarjelentések figyelése az állomásnál és adott esetben a
zavarok jelentése a beállítónak.
– Az üzemeltetési útmutatóban leírt karbantartási munkák elvégzése.
3.12 Beállítói profil
A beállító személyzetnek rendszerint részt kell venni a SIPLACE alaptanfolyamán és a
következő feladatokkal van megbízva:
– Kontaktszemély a kezelőszemélyzet részére.
– A gépkönyv vezetése.
– Meghatározott időközönként a karbantartás ellenőrzése és elvégzése.
– A munkahely ellenőrzése tisztaság és biztonság szempontjából.
–Az EGB-előírások betartásának ellenőrzése.
–A minőségi ellenőrzés elvégzése.
– A zavarjelentések figyelemmel kísérése és továbbítása.
– A hibák megszüntetésének ellenőrzése.
– Valamennyi anyag időben történő rendelkezésre bocsátása a megrendelések legyártásához,
mint például:
