4.2 A bevezető modulok műszaki adatai
Az alábbi oldalak ábrákat tartalmaznak minden bevezető modulról, az automata moduljainak
műszaki adatairól és az állítási lehetőségekről. 4
4.2.1 8 mm S II modul
4

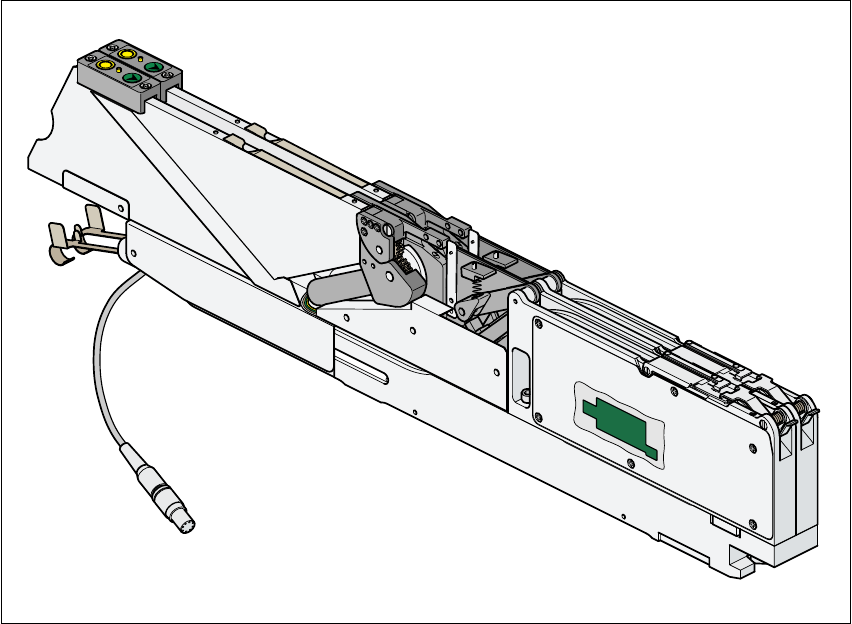

4.2 - 1 ábra 8 mm S II - modul
Cikkszám 00141096-xx
Szélesség 30 mm
Nyomvonalak modulonként 2
Maximális modulszám 4 x 12
Alkatrészkészlet 7"-tekercseknél kb. 4000 darab
Fajlagos adatok a tekercsátmérőre 7" - 15", max. 381 mm
Szállítási emelés (beállítható) 2 mm / 4 mm
Ütemidő 60 ms
Áramellátás 30 V- 4
4 AR-kezelés Üzemeltetési útmutató SIPLACE HS-50
4.2 A bevezető modulok műszaki adatai Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
120
4.2.2 3x8 mm S modul
4
4.2 - 2 ábra 3 x 8 mm S - modul
Cikkszám 00141098-xx
Szélesség 30 mm
Nyomvonalak modulonként 3
Maximális modulszám 4 x 12
Alkatrészkészlet 7"-tekercseknél kb. 4000 darab
Fajlagos adatok a tekercsátmérőre 7" - 15", max. 381 mm
Szállítási emelés (beállítható) 2 mm / 4 mm
Ütemidő 60 ms
Áramellátás 30 V- 4
Üzemeltetési útmutató SIPLACE HS-50 4 AR-kezelés
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 4.2 A bevezető modulok műszaki adatai
121
4.2.3 3 x 8 mm S modul a 0201/0402-alkatrészekhez
4.2 - 3 ábra. 3x8 mm S-modul a 0201/0402-alkatrészekhez
Cikkszám 00141099-xx
Szélesség 30 mm
A szerkezeti elemek spektruma 0201, 0402
Nyomvonalak modulonként 3
Maximális modulszám (DCA) 4 x 12
Alkatrészkészlet 7"-tekercseknél kb. 10.000 - 15.000 darab
Tekercsátmérő 7" - 15" (max. 381 mm)
Szállítási emelés (beállítható) 2mm ( 4mm)
Ütemidő 60 ms
Áramellátás 30 V-
