4.2.7 24/32 mm S modul
4

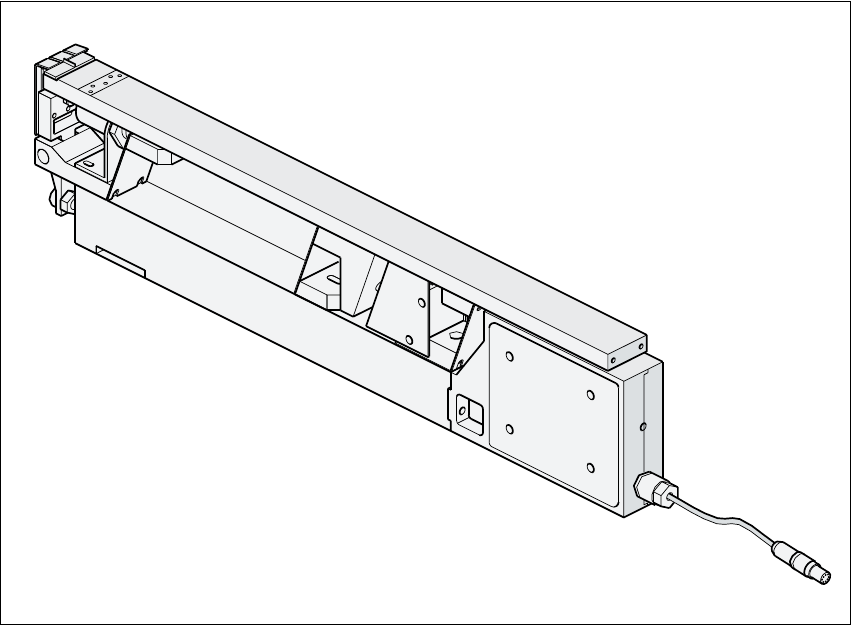

4.2 - 7 ábra 24/32 mm S - modul
Cikkszám 00141093-xx
Szélesség 45 mm
Nyomvonalak modulonként 1
Maximális modulszám 4 x 8
Alkatrészkészlet 7"-tekercseknél kb. 2000 darab
Fajlagos adatok a tekercsátmérőre max. 381 mm
Szállítási emelés (beállítható) 4 - 32 mm, (4 mm-es lépésekben
Ütemidő 60 ms ± 5 ms (szállító-löket 8 mm)
Áramellátás 30 V- 4
4 AR-kezelés Üzemeltetési útmutató SIPLACE HS-50
4.2 A bevezető modulok műszaki adatai Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
126
4.2.8 Rezgő hosszanti szállító, 3-as típus
4

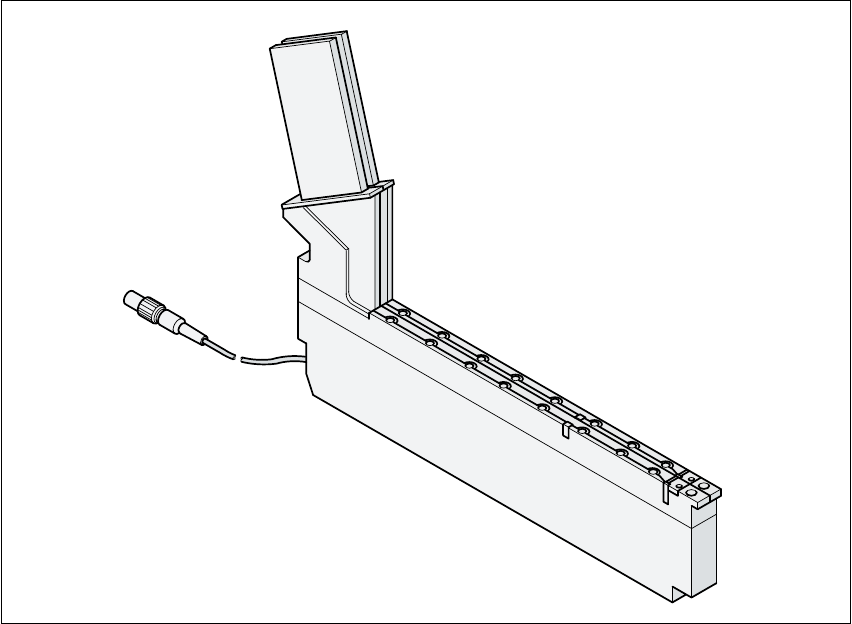

4.2 - 8 ábra Rezg
ő
hosszanti szállító, 3-as típus
Cikkszám 00142031-xx
Szélesség 30 mm
Nyomvonalak modulonként 1, 2, 3 vagy 6
Maximális modulszám 4 x 12
Alkatrészkészlet rudas táranként max. 150 darab,
az alkatrész hosszúsága szerint
Fajlagos adatok a rudas tárra vonatkozóan 4,5 mm szélesség / 6 darab
9,5 mm szélesség / 3 darab
11 mm szélesség / 2 darab
15 mm szélesség / 2 darab
30 mm szélesség / 1 darab
Ütemidő az alkatrésztől függ
Áramellátás 30 V- 4
Üzemeltetési útmutató SIPLACE HS-50 4 AR-kezelés
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 4.2 A bevezető modulok műszaki adatai
127
4.2.9 Bulkcase-szállító
4

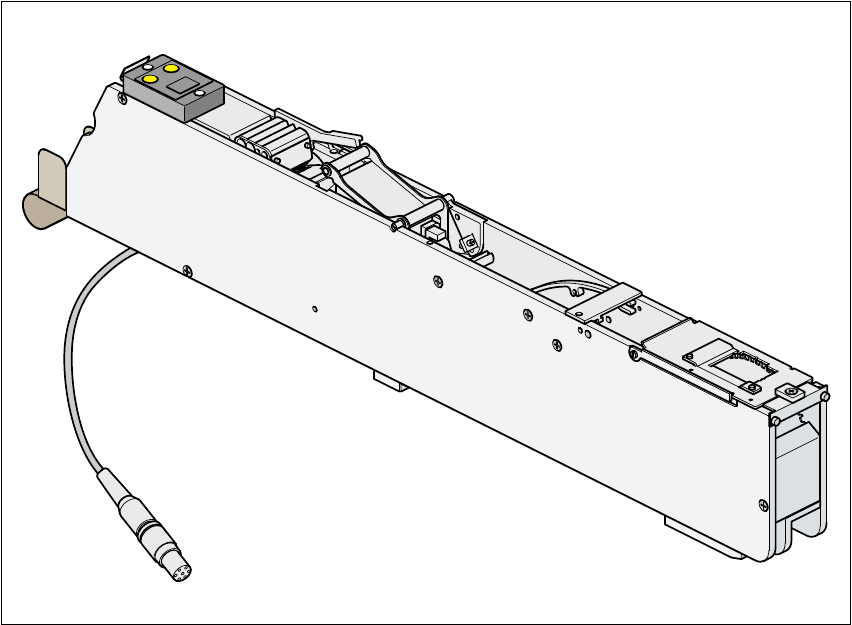

4.2 - 9 ábra Bulkcase-szállító
Cikkszám 00142318-xx
Szélesség 30 mm
Nyomvonalak modulonként 2
Maximális modulszám 4 x 12
Alkatrészkészlet kb. 5000 darab
bevezető sínek 0603 / 0,45 mm magasság Cikk-sz. 00142321-xx
0603 / 0,80 mm magasság Cikk-sz. 00142322-xx
0805 / 0,45 mm magasság Cikk-sz. 00142323-xx
0805 / 0,60 mm magasság Cikk-sz. 00142324-xx
0805 / 0,85 mm magasság Cikk-sz. 00142325-xx
0805 / 1,25 mm magasság Cikk-sz. 00142326-xx
Mini-Melf Cikk-sz. 00142328-xx
Ütemidő < 80 ms
Áramellátás 30 V-
Sűrített levegő ellátás 2 bar + 0,3 bar 4
