4 AR-kezelés Üzemeltetési útmutató S IPLACE HS -50 4.4 Hevederkonténer Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 130 4.4 Hevederkonténer 4.4.1 Áttekinté s Maximum 15" átmér ő j ű teke rcsek et lehet has ználni .…
Üzemeltetési útmutató SIPLACE HS-50 4 AR-kezelés
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 4.3 A bevezető modul felszerelése
129
4

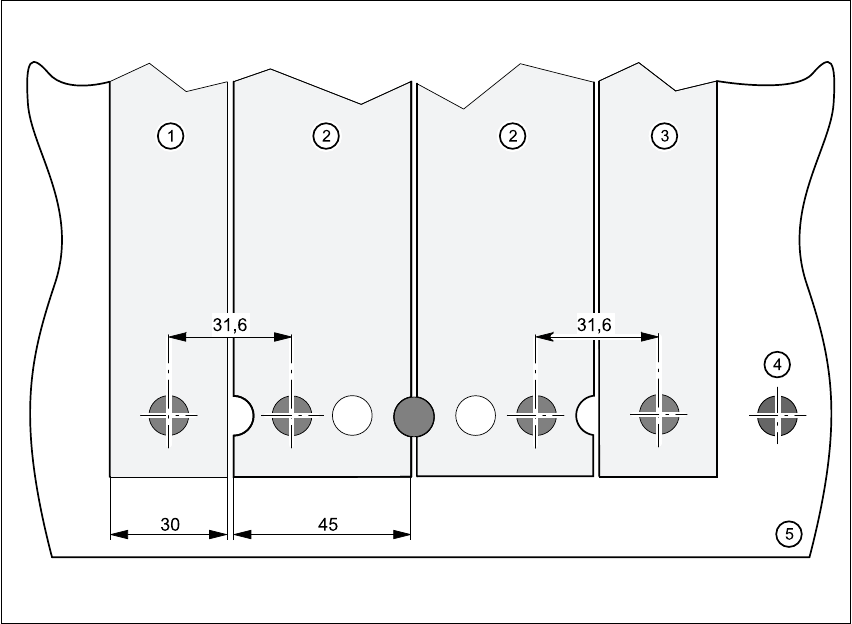

4.3 - 1 ábra A 30, ill. 45 mm széles bevezet
ő
modulok behelyezése az AR-asztalra
(1) Bevezető modul, 30 mm széles
(2) Bevezető modul, 45 mm széles
(3) Bevezető modul, 30 mm széles
4 AR-kezelés Üzemeltetési útmutató SIPLACE HS-50
4.4 Hevederkonténer Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
130
4.4 Hevederkonténer
4.4.1 Áttekintés
Maximum 15" átmérőjű tekercseket lehet használni. Használjon dugós tengelyeket, ha 15"-os
tekercseket alkalmaz. Helyezze ezeket az osztólemezekbe, ahogy azt a 4.4 - 1
. ábra mutatja. 4
UTALÁS 4
Javasoljuk, hogy 5"-nál nagyobb átmérőjű hevedertekercsek esetén alkalmazzon dugós
tengelyeket, hogy biztosítsa a bevezető modulok üzemi biztonságát. 4

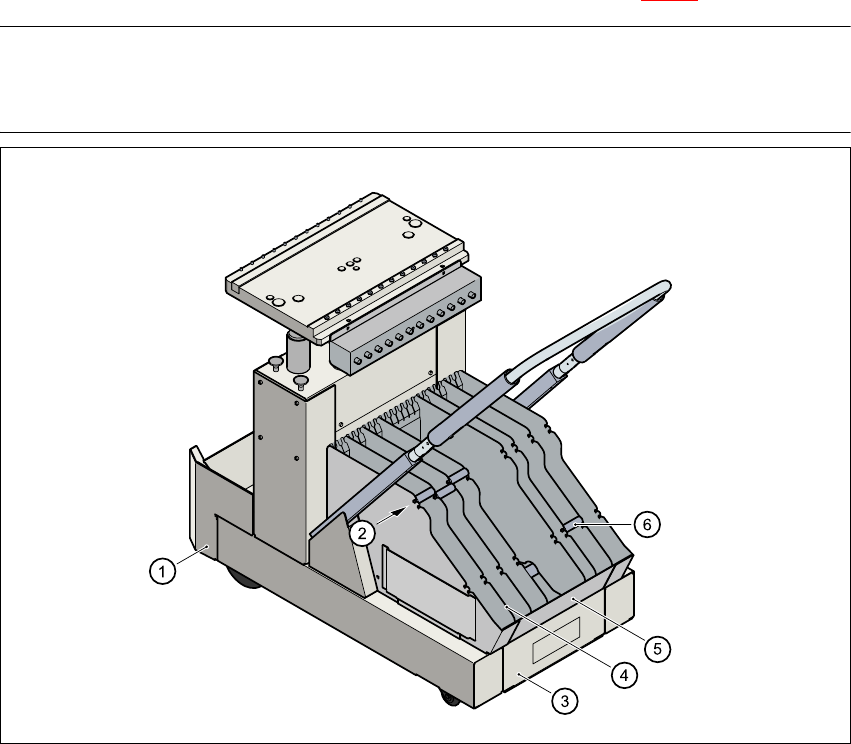

4.4 - 1 ábra Cserélhet
ő
alkatrészadagoló asztal és hevederkonténer
(1) Cserélhető alkatrészadagoló asztal (2) A 15"-os csévék bedugható-tengelyének pozíciója
(3) Hevederhulladék-tartály (4) Osztólemez
(5) Hevederkonténer (6) Bedugható-tengelyek
Üzemeltetési útmutató SIPLACE HS-50 4 AR-kezelés
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 4.5 Hulladékhevedervágó berendezés
131
4.5 Hulladékhevedervágó berendezés
4

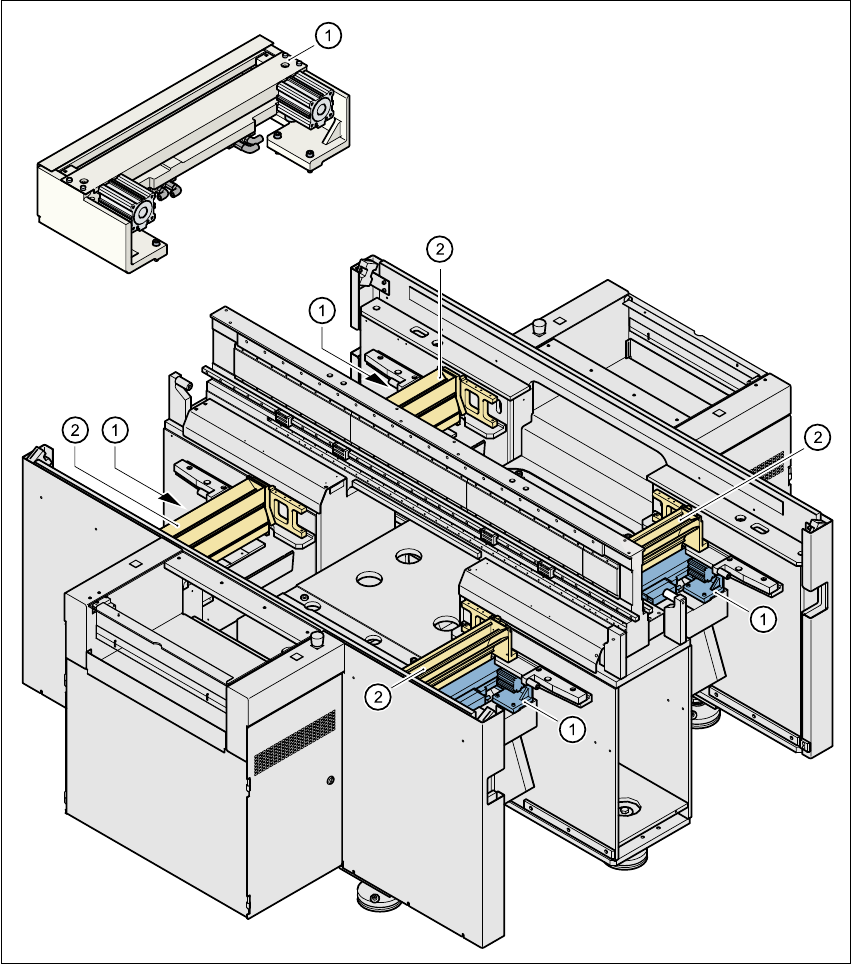

4.5 - 1 ábra A hulladékhevedervágó berendezés helye
4
(1) Hulladékhevedervágó berendezés
(2) Hulladékheveder-vezető csatorna
