4 AR-kezelés Üzemeltetési útmutató S IPLACE HS -50 4.5 Hulladékhevederv ágó berendezés Software -verzió: SR.50x.xx Kiadás: 01/2006 HU 132 4.5.1 Általános tudnival ók A beültet ő a utomata a négy cserél het ő alkat részad…
Üzemeltetési útmutató SIPLACE HS-50 4 AR-kezelés
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 4.5 Hulladékhevedervágó berendezés
131
4.5 Hulladékhevedervágó berendezés
4

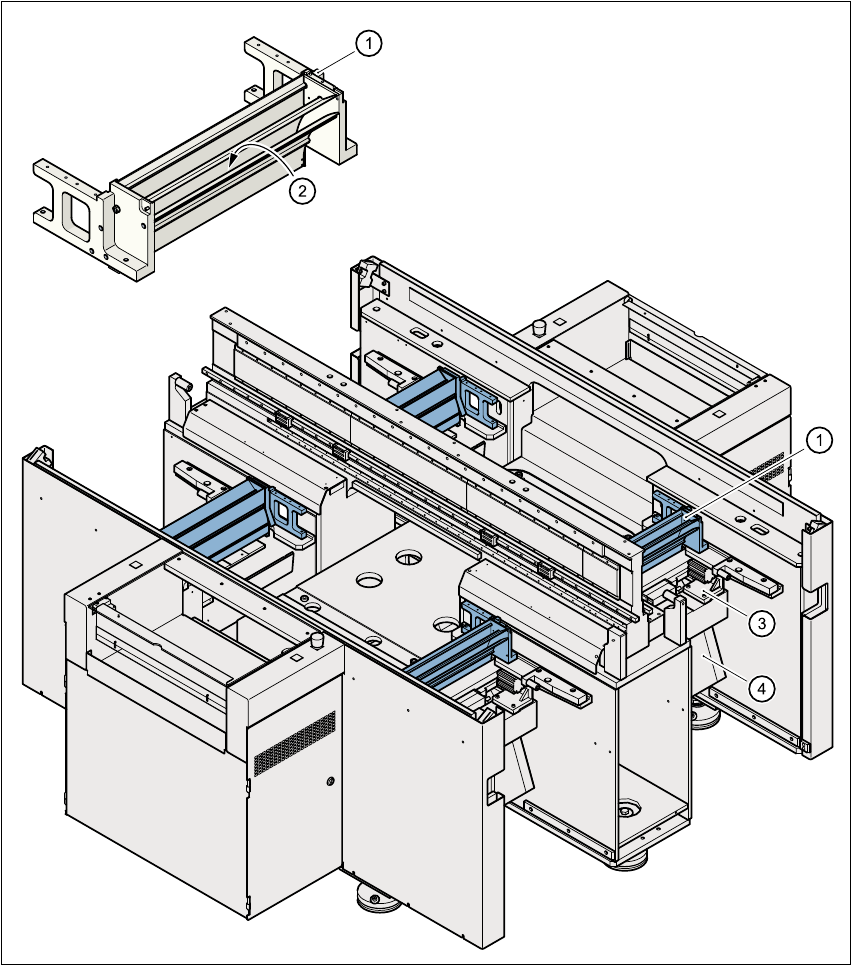

4.5 - 1 ábra A hulladékhevedervágó berendezés helye
4
(1) Hulladékhevedervágó berendezés
(2) Hulladékheveder-vezető csatorna
4 AR-kezelés Üzemeltetési útmutató SIPLACE HS-50
4.5 Hulladékhevedervágó berendezés Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
132
4.5.1 Általános tudnivalók
A beültető automata a négy cserélhető alkatrészadagoló asztal beépítési területein mindenkor el
van látva hulladékhevedervágó berendezéssel. Ez a hevederhulladék szétvágására szolgál. A
heveder szétvágott darabjai a cserélhető alkatrészadagoló asztal hulladéktartályába esnek. 4
Æ Naponta ürítse ki ezt a hulladéktartályt.

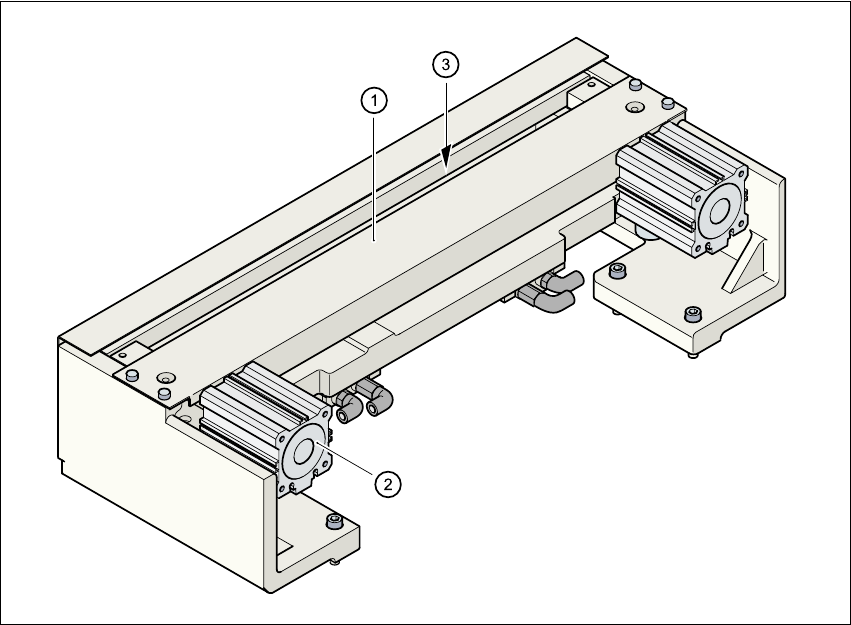

4.5 - 2 ábra Hulladékhevedervágó berendezés
4
(1) Vágóberendezés, pneumatikus
(2) Rövid emelőhenger
(3) Az üresheveder-megvezetés nyitása
Üzemeltetési útmutató SIPLACE HS-50 4 AR-kezelés
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 4.5 Hulladékhevedervágó berendezés
133
4.5.2 Üresheveder-vezetés a levágó-feltéthez
4.5 - 3 ábra A heveder behelyezése a vágóberendezésbe
4
(1) Hulladékheveder-vezető csatorna
(2) Csatorna az üresheveder-megvezetéshez
(3) Hevedervágó-feltét
(4) Hevederhulladék-csúszda
