Üzemeltetési útmuta tó SIPLACE HS-50 4 AR-kezelés Software-verzió: S R.50x.xx Kiadás: 01/2006 HU 4.6 Cserélhet ő alkatrészadagoló asztal 137 4 4.6 - 2 ábra Az alkatrészasztal cseréje (1) Nyomógom b az A R-aszta llap fele…
4 AR-kezelés Üzemeltetési útmutató SIPLACE HS-50
4.6 Cserélhető alkatrészadagoló asztal Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
136
4.6.2 Cserélhető alkatrészadagoló asztal kiemelése
Æ Kattintson az ALAPNÉZET menüben a FELDOLGOZÁS MEGÁLLÍTÁSA ikonra.
Az éppen feldolgozott nyomtatott áramköri lap beültetése befejeződik. Aztán az egyes
funkciók menü ikonjai aktiválódnak. 4
Æ Kattintson a PORTÁL X EGYESFUNKCIÓI közül a kívánt ikonra (portál 1, 2, 3 vagy 4).
Æ Kattintson a PORTÁLFUNKCIÓK ikonra.
Æ Kattintson ebben a menüben a FELSZERELÉSI POZÍCIÓ ELÉRÉSE kapcsolási területre.
A kiválasztott beültető fej a NYÁK-szállító felett megy, hogy az AR-asztalcserénél ne
sérülhessen meg. 4
Æ Kattintsa fel a kívánt portál védőburkolatát.
Æ Kattintsa fel a fület (5. poz.). Ezzel rögzíti a felemelt cserélhető alkatrészadagoló asztalt a felső
végállásban.
Æ Nyissa fel a nyomógomb feletti borítólapkát (1. poz.).
Æ Nyomja meg a nyomógombot (1. poz.) az AR-asztallap felemeléséhez (3. poz.) addig, amíg el
nem éri az AR-asztallap a felső végállását.
Æ Húzza ki a cserélhető alkatrészadagoló asztal áramellátásának dugóját az automatából (2.
poz.).
Æ Húzza ki az AR-asztalt.
Üzemeltetési útmutató SIPLACE HS-50 4 AR-kezelés
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 4.6 Cserélhető alkatrészadagoló asztal
137
4

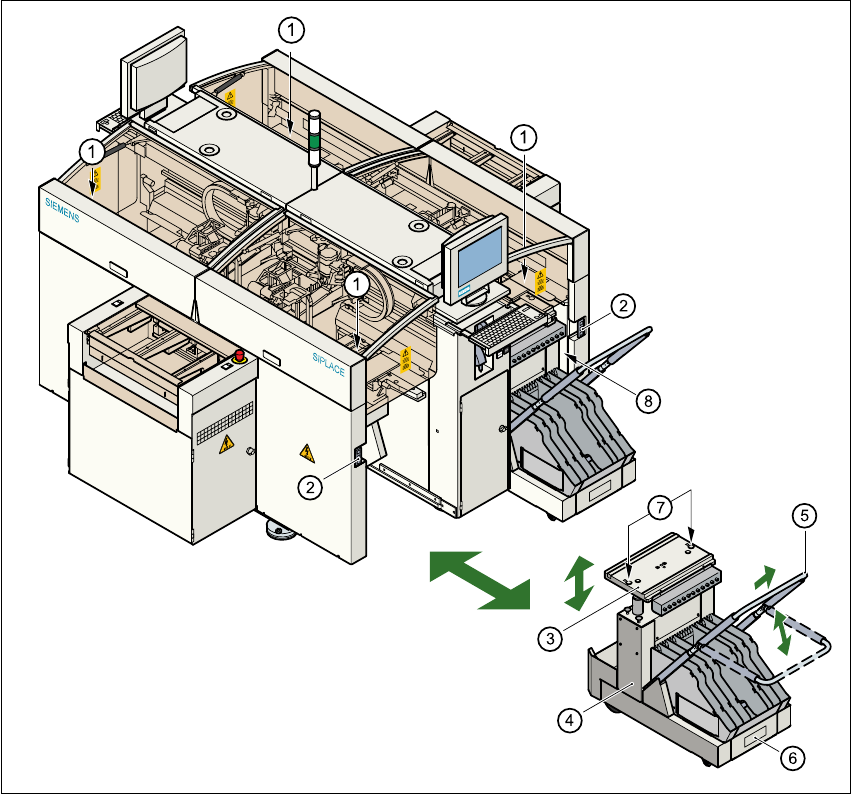

4.6 - 2 ábra Az alkatrészasztal cseréje
(1) Nyomógomb az AR-asztallap felemeléséhez és leeresztéséhez
(2) A cserélhető alkatrészadagoló asztal kábelének csatlakozódugója
(3) AR-asztallap, emelhető és felhajtható
(4) Cserélhető alkatrészadagoló asztal
(5) Fül
(6) Hevederhulladék-tartály
(7) A központosító furatok a központosító-stiftek számára
(8) A cserélhető alkatrészadagoló asztal és a gép-állványzat közötti oszlop
4 AR-kezelés Üzemeltetési útmutató SIPLACE HS-50
4.6 Cserélhető alkatrészadagoló asztal Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
138
4.6.3 A cserélhető alkatrészadagoló asztal beillesztése
FIGYELEM ! 4
Ellenőrizze, hogy a beültetőfej a cserélhető alkatrészadagoló asztal területén kívül van-e. 4
VIGYÁZAT ! 4
Figyeljen arra a cserélhető alkatrészadagoló asztal rácsatolásánál hogy az AR-asztallap a
legfelső helyzetében álljon és a fül (5. poz.) fel legyen hajtva. 4
Æ Óvatosan tolja be a cserélhető alkatrészadagoló asztalt az automatába.
Æ Csatlakoztassa a cserélhető alkatrészadagoló asztal csatlakozó kábelét az automata
csatlakozódugójára (2. poz.).
Æ Nyissa fel a nyomógomb feletti borítólapkát a cserélhető alkatrészadagoló asztal
felemeléséhez.
Æ Nyomja le a nyomógombot (1. poz.) addig, amíg az AR-asztallap felső végállásába nem kerül.
Æ Ellenőrizze, hogy az AR-asztallap illesztési furatai pontosan az automata illesztési ékei felett
vannak-e.
Æ Kattintsa a cserélhető alkatrészadagoló asztal fülét le (5. poz.), a AR-asztallap lehajtásához.
Æ Ügyeljen arra, hogy az illesztőpeckek az AR-asztallap illesztési furataiba kerüljenek és az AR-
asztallap teljesen le legyen engedve.
Æ Zárja le a nyomógomb feletti borítólapkát (1. poz.).
Æ Zárja le a védőfedelet.
