Üzemeltetési útmuta tó SIPLACE HS-50 5 Á llomásb ő víté sek Software-verzió: S R.50x.xx Kiadás: 01/2006 HU 5.4 A ny omtatott áramköri lap Bar-kódja 153 5.4 A ny omta tott áramköri lap Ba r-kódja 5.4. 1 Áttekin tés A NYÁK…
5 Állomásbővítések Üzemeltetési útmutató SIPLACE HS-50
5.3 Dupla konvejor Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
152
5.3.6 Automata szélesség-beállítás a dupla konvejornál
UTALÁS 5
A megadott előirányzott szállítási szélesség mindkét szállítási szalagra vonatkozik. A szállítási
szalagok a parancs megérkezése után egymásután lesznek beállítva az előirányzott szélességre.
5.3.7 Műszaki adatok - Dupla konvejor
5
5.3.8 Karbantartás
Az egyes szállítószalagok és a kiegészítő emelőasztal karbantartása azonos a standard-szállító
karbantartásával. Minden szállítószalag karbantartását úgy kell elvégezni, ahogy az a
karbantartási útmutatóban le van írva. 5
Nyomtatott áramköri lapformátum 50 mm x 50 mm - 368 mm x 216 mm
(2" x 2" - 14,5" x 8,5")
Nyomtatott áramköri lapvastagság 0,3 mm - 4,5 mm
Max. nyomtatott áramköri lapgörbület
Felfelé: 4,5 mm - NYÁK-vastagság
Lefelé: 0,3 mm + a NYÁK-vastagsága
Szabad tér a NYÁK alján 25 mm (standard), 40 mm (opció)
NYÁK-szállítási magasság 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opció)
930 mm ± 15 mm (opció)
950 mm ± 15 mm (SMEMA-opció)
Fix szállítási szél Jobbra (standard), balra (opció)
A port típusa Siemens (standard), (SMEMA-opció)
AR-szabad vezetési perem 3 mm
NYÁK-csereidő 2,5 mp
Szállítási mód aszinkron
Beültetési tartalom szállítás szerint azonos
NYÁK-szélesség szállítás szerint azonos
Tintapont-felismerés lehetséges
Automata szélességbeállítás lehetséges
Üzemeltetési útmutató SIPLACE HS-50 5 Állomásbővítések
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 5.4 A nyomtatott áramköri lap Bar-kódja
153
5.4 A nyomtatott áramköri lap Bar-kódja
5.4.1 Áttekintés
A NYÁK Bar-kód leolvasó a nyomtatott áramköri lapokon lévő Bar-kódok automatikus felvételére
és dekódolására szolgál. A leolvasott eredményt egy soros porton keresztül a szállításvezérlés
részére továbbítja és onnan a CAN-Bus a gépvezérlés részére átadja további feldolgozás
céljából.
5.4 - 1 ábra NYÁK-bar-kód elvi kapcsolási rajz
A NYÁK Bar-kód leolvasók a beültető automata beadási oldalán a NYÁK szállítószalag (konvejor)
felett, és az alatt kerülnek beszerelésre, így a le tudják olvasni a nyomtatott áramköri lapok tetején
és alján lévő Bar-kódcímkéket is.
Maximum négy NYÁK Bar-kód leolvasót lehet utólag felszerelni, hogy a szállítási nyomvonal
nyomtatott áramköri lapjának alját és tetejét le lehessen olvasni.
Készülékszám
1
Bk-
olvasó
fent
Elosztó-
lap
Szállítószalag-
vezérlés,
jobb
Bk-
olvasó
lent
2
3
Bk-
olvasó
fent
Elosztó-
lap
Szállítószalag-
vezérlés,
bal
Bk-
olvasó
lent
4
Gép-
vezérlő
Állomás-
számítógép
Hálózati-
számítógép
LAN
CAN-
busz
V-24V-24
5 Állomásbővítések Üzemeltetési útmutató SIPLACE HS-50
5.4 A nyomtatott áramköri lap Bar-kódja Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
154
5

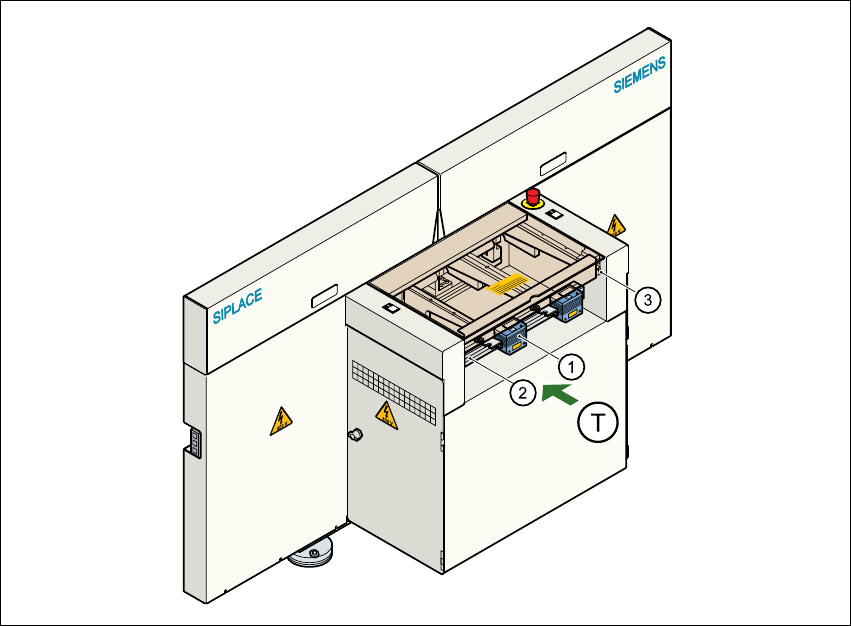

5.4 - 2 ábra A szerkezeti csoportok helye az automata beadási oldalán
(1) Bar-kód leolvasó fej
(2) Profilsín a NYÁK Bar-kód leolvasóhoz 'alul'
(3) Profilsín a NYÁK Bar-kód leolvasóhoz 'fent'
(N) Nyomtatott áramköri laptovábbítási irány 5
5
A NYÁK Bar-kód leolvasók tartókkal vannak rögzítve a felső, illetve alsó profilsínhez A
profilsíneken tetszés szerint elhelyezhetők és a Bar-kódcímkékre igazíthatók. A Bar-kódcsíkok
helyétől függően lehet néhány egyszerű kézmozdulattal felszerelni a Bar-kódleolvasót úgy, hogy
a Bar-kódcsíkokat hosszanti vagy kereszt irányban lehessen leolvasni a nyomtatott áramköri
laptovábbítási irányhoz képest. 5
