5.4.6 A NYÁK Bar-kód leolvasó konfigurálása
A NYÁK Bar-kód leolvasókat Bar-kódcímkék segítségével konfigurálják. A kiegészítő
szerelőcsomag tartalmazza ezeknek a címkéknek az elkészítésére szolgáló programot. 5
5.4.7 A nyomtatott áramköri lap Bar-kódjának kijelzése
Ebben a menüben lehet a nyomtatott áramköri lap Bar-kód leolvasó utoljára leolvasott Bar-kódját
egy listamezőben megjelentetni. 5
Kiegészítőleg megmutatja, hogy téves olvasás, start-jel, téves formátum fordult-e elő, vagy ha
nem állnak adatok rendelkezésre. 5
Æ Válassza ki az Opciók menüsorban a NYÁK Bar-kód almenüt.
5

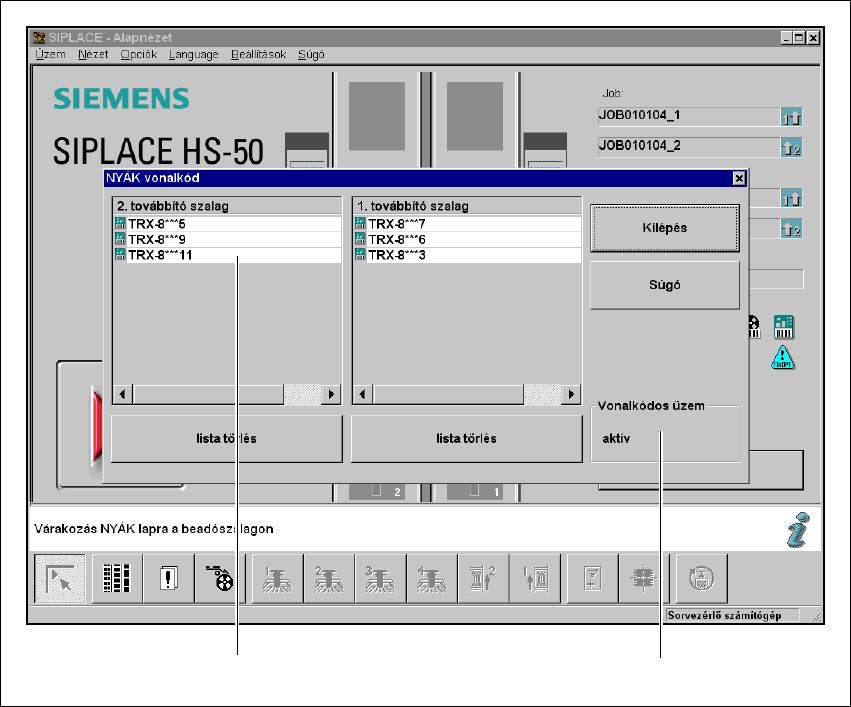

5.4 - 5 ábra NYÁK Bar-kód kijelzése
(1) Listamező
(2) Státuskijelzés
Æ A lista törléséhez, kattintson a Lista törlése szimbólumra.
1
2 5
Üzemeltetési útmutató SIPLACE HS-50 5 Állomásbővítések
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 5.4 A nyomtatott áramköri lap Bar-kódja
159
Æ A menüablak státuszkijelzésében a Bar-kódüzem üzemi állapota van kijelezve. Ezt az üzemi
állapotot a hálózati számítógép aktiválja vagy deaktiválja.
UTALÁS
Ez a menü csak akkor aktív, ha a nyomtatott áramköri lap Bar-kódja opció installálva van és a
gépopciókban aktiválva van. 5
5 Állomásbővítések Üzemeltetési útmutató SIPLACE HS-50
5.5 Kerámiaszubsztrátum-központosítás Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
160
5.5 Kerámiaszubsztrátum-központosítás
5.5.1 Általános ismertető
A kerámiaszubsztrátumot mechanikusan és optikailag is lehet központosítani.
A kerámiaszubsztrátumon lévő illesztési jelek helyét vagy
– a szokásosan beépített, normál vagy opcionálisan ferdefényű megvilágítással ellátott portál
alatti NYÁK-kamerával vagy
– az opcionális többszínű NYÁK-kamerával lehet felderíteni.
5.5.2 Lehetséges központosítási módok
A következő kerámiaszubsztrátum-központosításokat lehet a szállítási mód gépadatokba
(real.ma) bejegyezni. 5
5
5
5.5.3 Mechanikus központosítás
5.5.3.1 Általános tudnivalók
A mechanikus kerámiaszubsztrátum-központosítást arra használják, hogy a
kerámiaszubsztrátumokat pozícióstabilan és anyagkímélő módon rögzítsék az x- és y-irányban.
A kerámiaszubsztrátumokat is be lehet ültetni a szubsztrátum széléig. 5
5.5.3.2 A kerámiaszubsztrátum-központosítás összeszerelése és szétszerelése
UTALÁS
Csak szerviztechnikusok szerelhetik össze és szerelhetik szét a kerámiaszubsztrátum-
központosítást. 5
Szállítási mód Központosítás
4 mechanikus szubsztrátum-központosítás normál megvilágítással
5 csak ferde megvilágítás Y-rögzítéssel
6 mechanikus szubsztrátum-központosítás ferde megvilágítással
