5.5.5 Optikai központosítás ferdefényű megvilágítással
5.5.5.1 Általános tudnivalók
Optikai kerámiaszubsztrátum-központosítás esetén a kerámiaszubsztrátum különleges
adottságait figyelembe kell venni. A kontraszt erősen függ a pasztától, amit az egyengető
struktúrához használnak, a szabad környezettől azegyengető struktúra körül, és a világítás
módjától. 5
A ferdefényű megvilágítás az AP-kamra elején található (Alsó portálkamera). 5
5

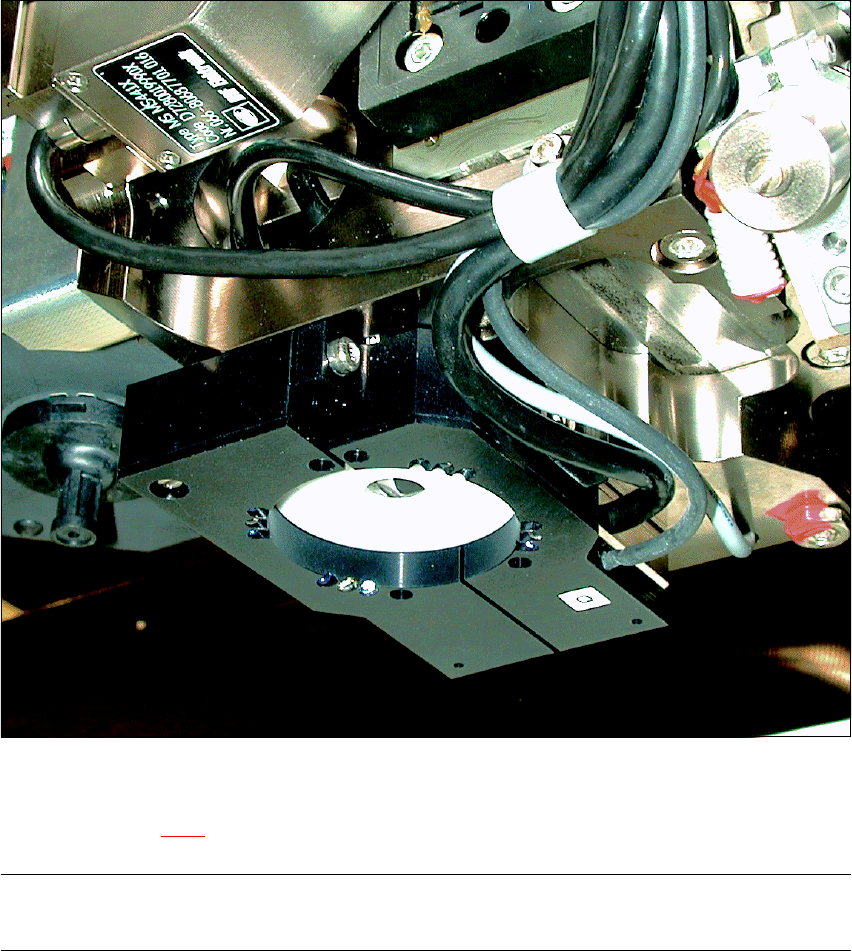

5.5 - 2 ábra Ferde világító egység az AP-kamrához
Ezt a ferdefényű megvilágítást választás szerint a meglévő világításhoz is be lehet kapcsolni
(Lásd: Táblázat a 5.5.2
. fejezetben). 5
UTALÁS
A ferdefényű megvilágítást csak az „Alsó portálkamrán“ lehet alkalmazni. 5
5 Állomásbővítések Üzemeltetési útmutató SIPLACE HS-50
5.5 Kerámiaszubsztrátum-központosítás Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
164
5.5.5.2 Jeljavaslat a kerámiaszubsztrátumokhoz
Kerámiaszubsztrátumok esetében a hordozóanyag és a vezetőpálya-réteg közötti kontraszt
általában nagyon kicsi. Ezért az illesztési jelek kiválasztásához bizonyos kritériumokat kell
figyelembe venni a jel formáját és felépítését tekintve. Alábbiakban javaslatokat teszünk a jel
formáját és felépítését illetően. 5
Jelforma 5
Javasolt a téglalap vagy a négyszög > 1 mm oldalhosszal, > 0,5 mm szabadtérrel. 5
5

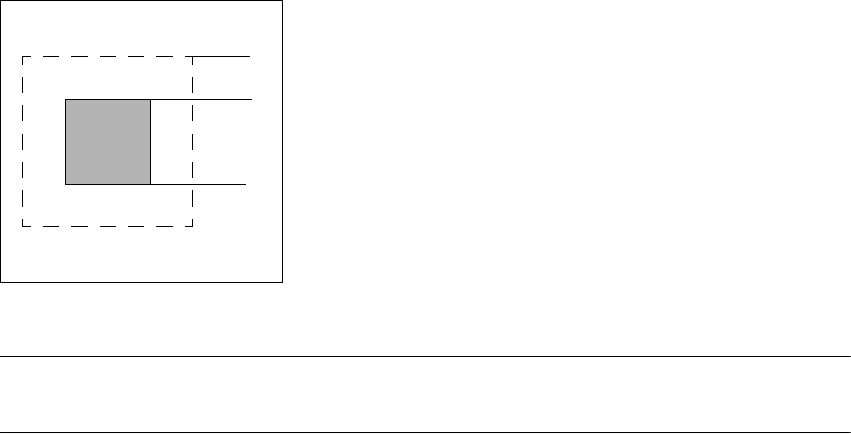

5.5 - 3 ábra Ajánlott jelforma
UTALÁS
Az egyszerű keresztek mindig alkalmasak, de több helyet foglalnak. 5
0,5 mm
1,0 mm
Üzemeltetési útmutató SIPLACE HS-50 5 Állomásbővítések
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 5.5 Kerámiaszubsztrátum-központosítás
165
Jelfelépítés 5
5
5
5
1. javaslat
Jelfelépítés Fekete ellenálláspaszta háttérként. Arra nyomtatva vezetőpaszta jelként.
Ajánlás A háttér minden oldalon 0,75 mm-rel nagyobb, mint a jel.
Világítási mód Normálfény
Előny Jó kontraszt; jó élesség
Referencia Vezetőpálya-réteg
Értékelés Ez a kombináció adja a legjobb eredményeket. Nagyon ajánlott.
2. javaslat
Jelfelépítés Jel a vezetőpálya anyagából; pl.: 6119 és 4330-as passziváló üveggel
felülnyomtatva.
Világítási mód Ferde fény
Előny Nincs kiegészítő munkalépés
Referencia Vezetőpálya-réteg
Értékelés A jelek nem olyan élesek, mint az 1. javaslatban ajánlottak esetében.
3. javaslat
Jelfelépítés Jelek a vezetőpálya anyagából, szabad kerámia háttérrel szemben
Világítási mód Ferde fény vagy normálfény (a paszta szerint)
Előny Nincs kiegészítő munkalépés
Referencia Vezetőpálya-réteg
Megjegyzés A jelek nem olyan élesek, mint a 2. javaslatnál.
A jelek leképezése függ a környező szabadterülettől. Adott esetben minden
kapcsolást külön be kell tanítani.
Értékelés Feltételekkel ajánlott.
