5 Állomásbővítések Üzemeltetési útmutató SIPLACE HS-50
5.5 Kerámiaszubsztrátum-központosítás Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
166
5.5.6 Optikai központosítás a Multicolor NYÁK-kamerával
5.5.6.1 Általános ismertető
Az alsó portál NYÁK-kamera helyett opcióként egy Multicolor NYÁK-kamerát lehet installálni. A
Multicolor NYÁK-kamerával négy választható világítási mód áll rendelkezésre. Így a jelfelismerés
jelentős mértékben növekszik és ezzel a központosítási pontosság is javul.

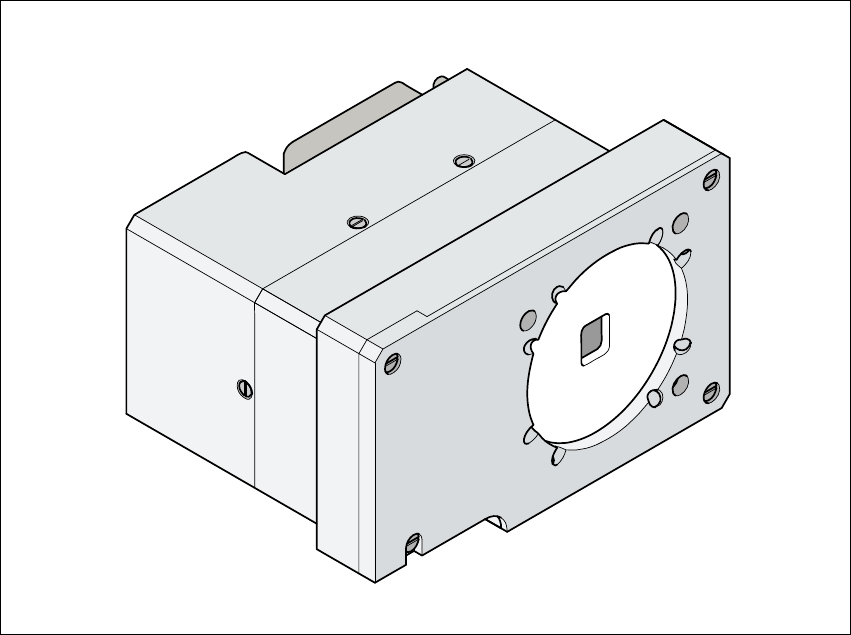

5.5 - 4 ábra Multicolor NYÁK-kamera
5.5.6.2 A Multicolor NYÁK-kamera világítási módjai
A Multicolor NYÁK-kamerán a következő világítási módokat lehet kiválasztani.
– Standardvilágítás
A fehér és az infravörös világítás ezen keverékével a jelek széles spektrumát fel lehet ismerni.
A világításnak ezzel a változatával a leképezés kontrasztja javítható és így a különböző jelek
központosítása optimalizálható.
– Fehér világítás
Ezt a világítási módot az ónozott jelekkel ellátott standard-nyomtatott áramköri lapokhoz
használják.
Üzemeltetési útmutató SIPLACE HS-50 5 Állomásbővítések
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 5.5 Kerámiaszubsztrátum-központosítás
167
– Kék ferdefény
Ezzel fényes illesztési jeleknél világos alapanyagon, mint kerámia vagy CEM (c
omposite
e
lectrochemical materials, elektrolitikusan elkülönített többnemű anyagok) a legtöbb esetben
a kontraszt egyértelmű javítását lehet elérni. A forrasztáselleni takaró lakkal befedett illesztési
jeleket is jobban fel lehet ismerni világos alapon.
– Infravörös-világítás
Ennek a világítási módnak az alkalmazása különösen olyan jeleknél ésszerű, amelyek
forrasztáselleni takaró lakkal vannak befedve vagy hajlékony anyagokon lévő jeleknél.
Kerámián az ezüst/platina jeleknél a felismerés javítását lehet elérni, amit egyébként
mindenekelőtt a mintaközpontosítás/-beültetéssel kellene megállapítani.
5 Állomásbővítések Üzemeltetési útmutató SIPLACE HS-50
5.6 NYÁK-adattovábbítás Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
168
5.6 NYÁK-adattovábbítás
5.6.1 A működés leírása
A "Gépopciók" menü tartalmazza az "NYÁK-adattovábbítás" opciót. Ennek a funkciónak az a
célja, hogy a beültető rendszerek performance-át fokozza. Az
els
ő beültető állomáson a
nyomtatott áramköri lapot teljesen felméri és hozzá tartozó adatokat a jelekről, egyes
kapcsolásokról, tintapontokról stb. megállapítja, tárolja és a következő állomásnak elküldi. Aztán
a következő állomásokon csak két jelpozíció adatait kell megállapítani. Ennek a kér jelpozíciónak
az alapján aztán minden állomáson végbemegy egy helyjavítás a beültetendő nyomtatott
áramköri laphoz. Az összes nyomtatott áramköri lap újbóli felmérése az egyes kapcsolások,
tintapontok stb.. felmérésével így kiesik. 5
5.6.2 A NYÁK-adattovábbítás opció aktiválása
5
5.6 - 1 ábra Gépopció: NYÁK-adattovábbítás
