2 Üzembiztonság Üzemeltetési útmutató S IPLACE HS-50 2.1 Biztonsági utasításo k Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 62 2.1.13 Biztonsági utasít ások a NYÁK-Bar- kód leolvasóhoz (opció) 2 2.1 - 5 ábra NYÁK-Bar-k…
Üzemeltetési útmutató SIPLACE HS-50 2 Üzembiztonság
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 2.1 Biztonsági utasítások
61
2.1.12 Biztonsági utasítások az AR-asztalváltáshoz
FIGYELEM! Mozgó gépnél soha ne fogja meg a cserélhető alkatrészadagoló
asztal és az automata-állvány közti oszlopot (Poz. 1 a 2.1-3 ábrán)! 2
FIGYELEM! A cserélhető alkatrészadagoló asztalok ellátókábeleit csak akkor
szabad az automata csatlakozó aljzataihoz csatlakoztatni, ill. onnan kihúzni, ha a cserélhető
alkatrészadagoló asztal az automatára rá van kapcsolva (2. poz. a 2.1-3 ábrán). 2
FIGYELEM! Alapvetően tilos a cserélhető alkatrészadagoló asztalok
csatlakozó kábelét az automata dugaszoló aljzatához csatlakoztatni és a cserélhető
alkatrészadagoló asztalokat a sűrített levegővel az automatán kívül működtetni (Poz. 3 a 2.1-3
ábrán). 2

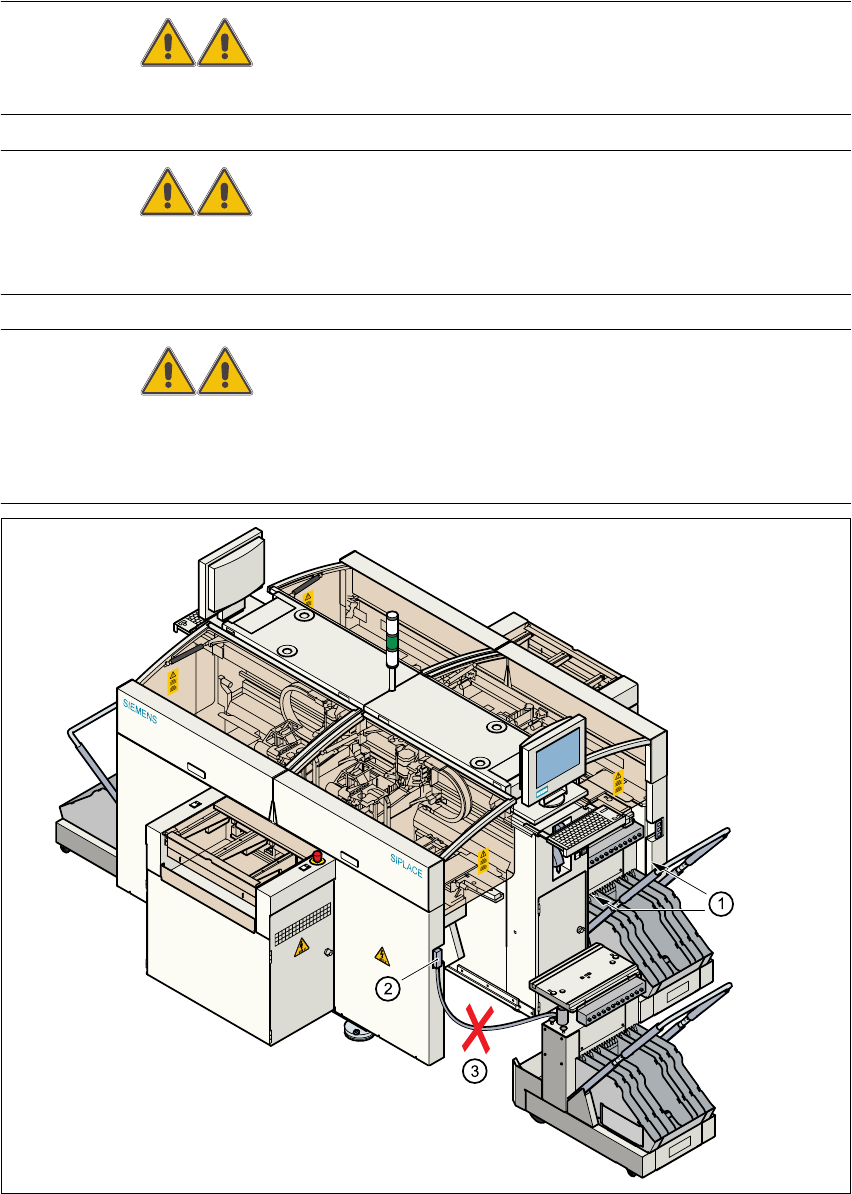

2.1 - 4 ábra Biztonsági utasítások a cserélhet
ő
alkatrészadagoló asztalhoz
2 Üzembiztonság Üzemeltetési útmutató SIPLACE HS-50
2.1 Biztonsági utasítások Software-verzió: SR.50x.xx Kiadás: 01/2006 HU
62
2.1.13 Biztonsági utasítások a NYÁK-Bar-kód leolvasóhoz (opció)
2
2.1 - 5 ábra NYÁK-Bar-kód leolvasó
2
VIGYÁZAT!
A Bar-kód leolvasó lézersugara 1mW-nál kisebb sugáruási teljesítménnyel rendelkezik. Ezáltal a
Bar-kód leolvasó a 2. lézerosztálynak felel meg és a DIN EN 60825-1 szerint szükséges
különleges biztonsági berendezés és óvintézkedés. Soha ne nézzen a lézersugárba! Azonkívül a
biztonsági elektronika gondoskodik arról, hogy álló vagy lassan forduló poligonkeréknél a
lézerdióda lekapcsoljon. 2
(1) 1. NYÁK-Bar-kód leolvasó (2) 2. Öntapadó matrica: LÉZERSUGÁRZÁS ...
(3) 3. Öntapadó matrica: VIGYÁZAT! ...
Üzemeltetési útmutató SIPLACE HS-50 2 Üzembiztonság
Software-verzió: SR.50x.xx Kiadás: 01/2006 HU 2.1 Biztonsági utasítások
63
2.1 - 6 ábra Öntapadó matrica: LÉZERSUGÁRZÁS ...
2.1.14 Biztonsági utasítások a cserélhető alkatrészadagoló asztalok
magasságának megváltoztatásához
FIGYELMEZTETÉS
A cserélhető alkatrészasztal előre beállított magasságának
megváltoztatását szolgáló átalakításokat csak kiképzett
szervizszakember végezheti el.
Az átalakítást megfelelő figyelemmel hajtsa végre, mert a
rendszerben nagy tömegek ill. nyomórugók (potenciális energiák)
találhatók.
A cserélhető alkatrészadagoló asztal átállítása egy másik vonalmagasságra 2
Æ Emelje fel az asztallapot az automata pneumatika-vezérlésével, tegyen be egy 120mm magas
távtartót az asztallap és a kereszttartó közé, és engedje le az asztallapot a távtartóra.
Æ Szerelje le a belső burkolatot.
Æ Billentse le a markolatot. A retesztárcsa is lebillen.
Æ Állítsa be a kívánt méretre a csavart és biztosítsa.
UTALÁS:
Ha a beállítócsavart nem lehet a kívánt mértékben kicsavarni, akkor magasabbra kell állítani
a kereszttartót. 2
Æ Ennek érdekében rögzítse az emelőberendezést a kereszttartóra.
Æ
Óvatosan
nyissa ki a kereszttartó rögzítését.
Æ Emelje meg a kereszttartót annyira, hogy a cső vége kb. 1mm-re álljon ki a rögzítésből.
Æ Szorítsa meg a csavarral a kereszttartó rögzítését.
Æ Ezután csavarja ki a szükséges mértékben a beállítócsavart, és biztosítsa.
Lézersugárzás!
Ne nézzen a sugárba!
2. LÉZEROSZTÁLY
Vigyázat!
A szerkezet lézersugarat bocsát ki,
ha a fedél fel van nyitva és a biztonsági
zár át van hidalva.
Ne nézzen a sugárba!
