4 Adatkezelés Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
4.3 Datenmanager (Adatkezelő) 501.xx jelű szoftver változat 99/1-es kiadás
4 - 28
4.3.4.4 Parancsterület
Kiválasztási lehetőségek
- Sortiert nach --> Name / Erweiterung / Datum / Grösse / Kommentar (... szerint rendezve --> Név /
Kiterjesztés / Dátum / Méret / Megjegyzés)
A gép az állományokat/könyvtárakat a választott opció szerint rendezi (a rendezési sorrendet lásd a
4 - 27 olodalon).
- Anzeige --> Text / Ikonen (Megjelenítés --> Szöveg / Ikonok)
Az állományok és könyvtárak megjelenítésénél szöveges és ikonos megjelenítés közül lehet
választani a főablakban (lásd a 4.3.2 ábrát), a példa szöveges alakban mutat egy könyvtárlistát.
- Doppelklick --> Standard (Kétszeri kattintás --> Normál)
A könyvtárat kétszeri kattintással lehet megnyitni.
- Doppelklick --> Editor (Kétszeri kattintás --> Szerkesztő)
Ha valamely állományt kétszer kattintással aktiválunk, megnyílik az állományra nézve illetékes
szerkesztő főablaka. Ha a kijelölt állomány részére nem definiáltak szerkesztőt, megfelelő hibaüzenet
jelenik meg.
- Doppelklick --> Übersetzer (Kétszeri kattintás --> Fordító)
Ha valamely állományt kétszer kattintással aktiválunk, úgy azt a gép egy fordítónak adja át és rövid idő
múlva párbeszéd ablak jelenik meg azzal a tájékoztatással, hogy az állomány szabályszerűen le lett
fordítva.
Ha a választott állomány részére nem definiáltak fordítót, vagy az állományt nem sikerült lefordítani,
megfelelő hibaüzenet jelenik meg.
- Doppelklick --> Menü (Kétszeri kattintás --> Menü)
Ha valamely állományt kétszer kattintással jelölünk ki, párbeszéd ablak jelenik meg (lásd példát a
4 - 30 oldalon), amelyben utalás van a választott állományra nézve illetékes alkalmazásokra.
A kívánt műveletet valamelyik beírásra való rákattintással váltjuk ki. Az eljárásmódot részletesen a
4.3.4.5 és 4.3.4.6 szakasz ismerteti.
Ha a kijelölt állomány részére nem definiáltak alkalmazást (szerkesztőt, fordítót, következetesség-
ellenőrzőt stb.), megfelelő hibaüzenet jelenik meg.
- Verzeichnis neu einlesen (Könyvtár újbóli beolvasása)
A megjelenítő terület újból felépül.
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 4 Adatkezelés
501.xx jelű szoftver változat 99/1-es kiadás 4.3 Datenmanager (Adatkezelő)
4 - 29
4.3.4.5 Egyes GF állományok konvertálása
Hogy az egyes GF állományokat ki lehessen egészíteni a pipettá- és érzékelőrendszer típusok normál
kiosztásának beírásaival, a következő eljárásmód szükséges:
● Kétszeri rákattintással nyissa meg a Törzsadatok (Stammdaten) adatpartnert az adatkezelő
főablakában (lásd a 4.3.1 ábrát). A képernyőn megjelenik az adatpartner főablaka (lásd a
4.3.2 ábrát).
● Kétszeri rákattintással nyissa meg a GF programkönyvtárat (GF-Bibliothek).
● Állítson be Doppelklick --> Menü-t (Kétszeri kattintás --> Menü) a parancsterületen.
● Kétszeri rákattintással jelölje ki az xx.gf GF állományt.

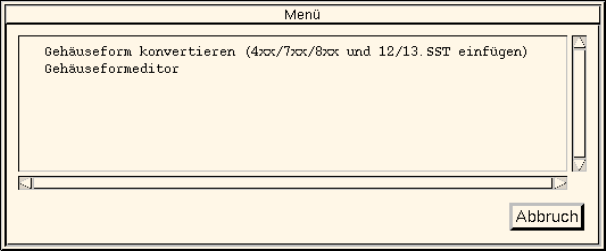

Az alább következő párbeszéd ablak nyílik meg:
● Kattintson rá a Tokforma konvertálása (4xx/7xx/8xx és 12/13.SST beszúrása) (Gehäuseform
konvertieren (4xx/7xx/8xx und 12/13.SST einfügen)) beírásra.
A gép elvégzi a választott GF állomány konvertálását.
A konvertálás megtörténte után megfelelő üzenet jelenik meg.
● Erősítse meg az üzenetet az Ok gombbal.
4 Adatkezelés Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
4.3 Datenmanager (Adatkezelő) 501.xx jelű szoftver változat 99/1-es kiadás
4 - 30
4.3.4.6 Tennivalók az LR szoftver frissítése/feljavítása után
Hogy az LR szoftver kifogástalan működése szavatolható legyen, frissítés/feljavítás után (lásd a 1 fejezetet) el
kell végezni az alábbaikban ismertetett lépéseket az adatkezelő segítségével.
Következetesség ellenőrzése “szerszámozásoknál” (“Rüstungen”)
TÁJÉKOZTATÁS
Az eljárásmódtól függően a következetesség ellenőrzését mindjárt az egész berendezésre
(“xx.ak”), mindegyik berendezésrészre (“xx.va”) vagy minden egyes szerszámozásra (“xx.ar”) el
lehet végezni. A következetesség ellenőrzését ajánlatos a berendezésrészen elkezdeni, lásd az
alább következő leírást.
● Állítson be Doppelklick --> Standard-t (Kétszeri kattintás --> Normál) a parancsterületen.
● Kétszeri rákattintással nyissa meg egymás után a Anlagen/xx.ak (Berendezések/xx.ak)
könyvtárakat.
● Állítson be Doppelklick --> Menü-t (Kétszeri kattintás --> Menü) a parancsterületen.
● Kétszeri rákattintással jelölje ki az xx.va (berendezésrész) állományt.
Az alább következő párbeszéd ablak nyílik meg:
● Kattintson rá a Konsistenzprüfer (Következetesség-ellenőrző) beírásra.
A gép a választott berendezésrészben lévő valamennyi szerszámozásra elvégzi a
következetesség ellenőrzését.
Az ellenőrzés megtörténte után megfelelő üzenet jelenik meg.
TÁJÉKOZTATÁS
A következetesség ellenőrzését valamennyi szerszámozásnál el kell végezni.
● A következetesség ellenőrzésének lezárulása után kattintson rá a Nyíl gombra (Pfeilbutton)
mindaddig, amíg be nem záródik a “Berendezések” (“Anlagen”) könyvtár.
4.3.5 Az adatkezelő befejezése
Ha bezárjuk az adatkezelő főablakát, az többé már nem aktív és csak úgy lehet ismét aktiválni, ha rákattintunk
a munkaasztal DATEI (ÁLLOMÁNY) menüjének Datenmanager (Adatkezelő) pontjára.
● Kattintson rá az adatkezelő főablakában a DATEI --> Ende (ÁLLOMÁNY --> Befejezés) pontjára.
Bezáródik a főablak és az adatpartner valamennyi megnyitott ablaka.
Az adatkezelő újbóli elindításakor ismét megjelenik a főablak és az adatpartnerek utoljára
megnyitott összes ablaka.
