Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 4 Adatkezelés
501.xx jelű szoftver változat 99/1-es kiadás 4.5 Dateianzeige (Állománymegjelenítés)
4 - 41
4.5.2.1 DATEI (ÁLLOMÁNY) menü
- Oeffnen (Megnyitás)
Ezzel lehet kijelölni valamelyik új állományt, amelynek tartalmát a megjelenítő területen meg kell
jeleníteni.
● Válassza meg a DATEI --> Oeffnen... (ÁLLOMÁNY --> Megnyitás...) pontot.
Az Opciók alatt beállított adatfajtától függően (lásd a 4 - 42 oldalon) megnyílik egy FSB és vele a
megfelelő szűrő. Az alább következő példa az “Anyagáramlás összekötő listák” (“Materialfluss-
Verbindungslisten”) beállítására vonatkozik.
● Kétszeri rákattintással válassza meg egymás után az FSB-ben megjelenített következő
beírásokat: Stammdaten: Anlagen, SMT.ak, .ra és .mf (Törzsadatok: Berendezések, *SMT.ak,
.ra és .mf) (vagy egyszeri rákattintással jelölje ki őket és a kiválasztást mindenkor erősítse meg az
OK gombbal).
Az FSB bezáródik és az állománymegjelenítés főablakában megjelenik az egész berendezés
anyagáramlási listája.
4.5.2 ábrát “Dateianzeige” (Állománymegjelenítés) főablaka (az egész berendezés anyagáramlási listája)
HILFE (SÚGÓ)
Anyagáramlási lista
4 Adatkezelés Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
4.5 Dateianzeige (Állománymegjelenítés) 501.xx jelű szoftver változat 99/1-es kiadás
4 - 42
4.5.2.2 OPTIONEN (OPCIÓK) menü
- Datenart (Adatfajta)
E menüpont segítségével lehet kiválasztani több lerögzített szűrő valamelyikét, amely a “DATEI -->
Oeffnen...” (ÁLLOMÁNY --> Megnyitás...) megválasztásakor előre beállított szűrőként jelenik meg az
FSB-ben.
● Válassza az OPTIONEN --> Datenart (OPCIÓK --> Adatfajta) pontot.

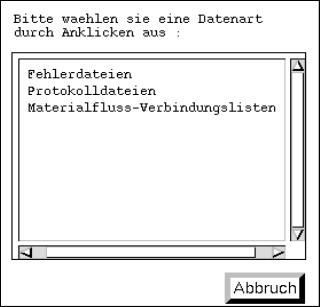

Megnyílik a párbeszéd ablak és benne a lerögzített szűrők választéka.
● Kattintson rá a kívánt adatfajtára, pl. Fehlerdateien (Hibaállományra) (vagy Abbruch (Mégse)
gombra, ha a párbeszéd ablakot szűrő kiválasztása nélkül kell bezárni).
A párbeszéd ablak bezáródik.
- Druckerauswahl (Nyomtatóválasztás)
E menüpont segítségével lehet kiválasztani valamelyik telepített nyomtatót.
● Kattintson rá az OPTIONEN --> Druckerauswahl (OPCIÓK --> Nyomtatóválaszték) pontra.
Megnyílik az ablak, ahol a nyomtatót ki lehet választani.
● Jelölje ki a kívánt nyomtatótípust és a kiválasztást erősítse meg az OK gombbal.
- Zustand sichern (Állapot mentése)
Ezzel lehet elmenteni az Opciók alatt választott adatfajtát és a nyomtatóválasztást, úgyhogy ezek az
előre beállított értékek az állománymegjelenítés újbóli elindításakor azonnal rendelkezésre állnak.
● Kattintson rá az OPTIONEN --> Zustand sichern (OPCIÓK --> Állapot mentése) pontra.
A gép alapbeállításként (Default) elmenti az adatfajtára és a nyomtatóválasztásra beállított
opciókat.
Rákattintással válasszon ki egy adatfajtát:
Hibaállományok
Protokollállományok
Anyagáramlás összekötő listák
Mégse
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 4 Adatkezelés
501.xx jelű szoftver változat 99/1-es kiadás 4.6 CAD-Import (CAD import)
4 - 43
4.6 CAD-Import (CAD import)
A “CAD-Import” program kezelő felületének segítségével lehet illeszteni egyszerü módon a mások által
elkészített beültető állományokat (pl. CAD rendszereken, PPS rendszereken, adatbankokban stb.) a SIPLACE
formátumhoz.
A “CAD-Import” programban két módot lehet megkülönböztetni:
-
Konvertiermodus (Konvertáló mód)
(előre beállított mód)
Konvertáló módban
az adatok átvétele szűrők alapján történik.
-
Filtereditiermodus (Szűrőszerkesztő mód)
A szűrőket, amelyek ahhoz szükségesek, hogy a konvertálandó állományokból meg lehessen
határozni a beültető adatokat, a
Szűrőszerkesztő módban
lehet elkészíteni ill. módosítani.
A beültető adatok konvertálásakor a gép a mindenkori legszélső beültető pozíciókból táblanagyságot számít
ki. Ezt a táblanagyságot a CAD import saját ablakában a tényleges nagyságára lehet módosítani. Ennek
kiegészítéseként a beállított koordináta rendszer is másik rendszerré módosítható.
A konvertált és módosított beültető adatokból létrehozott NYÁK lap struktúra megjelenítésére a CAD import
kezelő felületén található grafikus funkció szolgál.
4.6.1 Mások által készített beültető állomány importálásának
feltételei/előkészítése
- A beültető állomány (CAD állomány) ASCII formátumban szerepeljen.
- Az állomány neve a .cad utótagra végződjön.
- Az állományt be kell másolni a Stammdaten/CAD-Bibliothek (Törzsadatok/CAD-programkönyvtár)
könyvtárba (lásd a 4.3.4.1 szakaszt).
- Az alább következő BP adatok legalább az egyik beültető pozíció egyik adatsorában szerepeljen:
a BE neve,
az x- és y-koordináták
a beültető szög
