Üzemeltetési Útmutató, UNIX gépsorvezérlő számí tógép 4 Adatkezelés 501.xx jelű szoftver változat 99/1-es kiadás 4.6 CAD-Import (CAD import) 4 - 53 4.6.3 Filtere d itiermodus (Szűrőszerkesztő mód) A CAD import s zűrősze …
4 Adatkezelés Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
4.6 CAD-Import (CAD import) 501.xx jelű szoftver változat 99/1-es kiadás
4 - 52
TÁJÉKOZTATÁS
A sor kiválasztása úgy szüntethető meg, hogy az egér bal oldali gombjával még egyszer rákattints
az illető sorra.
Ha a kijelölt sorra az egér jobb oldali gombjával kattint rá, az egész kiválasztás újból megszünik.
Ha egymás után több sort kell kijelölnie, a bal oldali egérgombbal kattintson rá a kiválasztandó
tartomány legfelső sorára, nyomja meg a SHIFT billentyűt és ezzel egyidejüleg a bal oldali
egérgombbal kattintson rá a legalsó sorra. A két megkattintott sor közé eső valamennyi sor
kijelölődik.
● Kattintson rá a parancs terület ikonjára.
A konvertálás elindul a kiválasztott szűrővel.

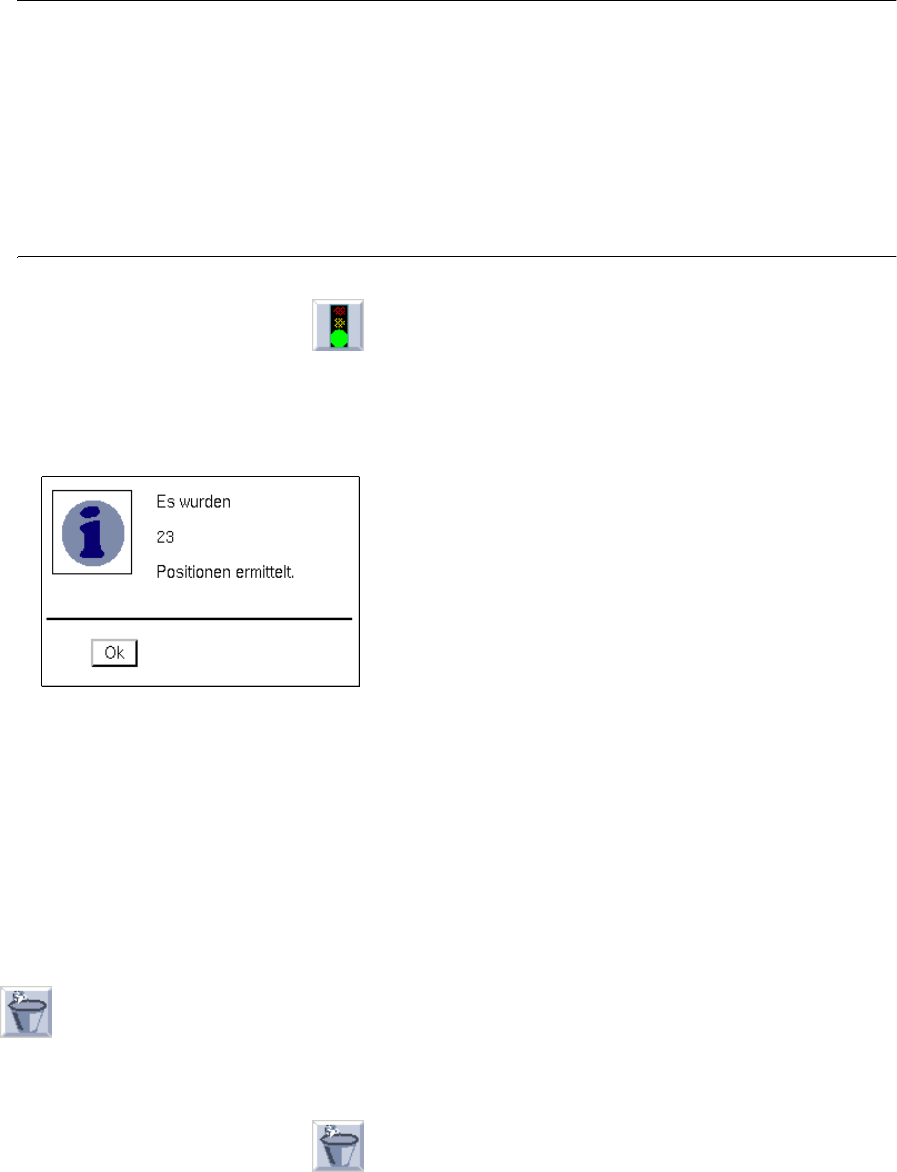

A konvertálás megtörténte után a következő párbeszéd ablak nyílik meg, amelyben a konvertált
adatrekordok darabszáma látható.
Ha a konvertálást nem sikerült végrehajtani, egy párbeszéd ablak úszik rá a képernyőre, benne
megfelelő hibaüzenettel.
● Zárja be a párbeszéd ablakot Ok-val.
Ekkor ellenőrzés végett grafikusan megjeleníttethetők a meghatározott beültető pozíciók (lásd a
4.6.2 ábrát) vagy a “Tábla adatok illesztése” (“Nutzendaten anpassen”) ablakban szerkeszthetők
a tábla adatok (lásd a 4.6.3 ábrát).
● Konvertált struktúra tárolása (lásd a 4.6.2.1 szakaszt).
- (Verwerfen (Elvetés))
A konvertált (még el nem tárolt) adatokat az ikonra való rákattintással lehet elvetni és az aktuális CAD
állomány konvertálása újból elindítható.
● Kattintson rá a parancs terület ikonjára.
A gép elveti a konvertált adatokat.
23 helyzetet állapítottak meg
Ok
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 4 Adatkezelés
501.xx jelű szoftver változat 99/1-es kiadás 4.6 CAD-Import (CAD import)
4 - 53
4.6.3 Filtereditiermodus (Szűrőszerkesztő mód)
A CAD import szűrőszerkesztő módjában létező szűrőket módosítani és új szűrőket képezni lehet. Ez mindenkor
az éppen aktuális CAD állomány alapján történik. A szűrők nincsenek hozzákötve ahhoz a CAD állományhoz,
amellyel létre lettek hozva, hanem az összes többi olyan CAD állományra alkalmazni lehet őket, amelyeknek
adatstruktúrája megfelel a szűrő adatstruktúrájának.
● Nyissa meg a “Filterdialog Leiterplatte” ablakot a “DIENSTE” (SZOLGÁLTATÁSOK) menü
segítségével (lásd a 4.6.2.2 szakaszt).
● Kattintson rá a “Szűrő párbeszéd NYÁK lapok” (“Filterdialog Leiterplatten”) ablakban lévő
szűrőválasztó gombra (lásd a 4.6.4 ábrát).

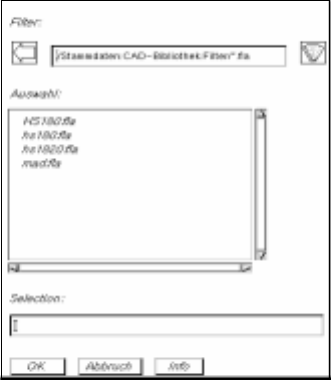

Megnyílik az az FSB, amelyben valamennyi már definiált BP szűrő (*.fla) állományválasztéka van.
● Kétszeri rákattintással jelölje ki az “xx.fla” szűrőt, vagy a billentyűzet útján adjon be új nevet és
erősítse ezt meg az OK gombbal (vagy RETURN billentyűvel).
Az FSB bezáródik és a szűrő neve átkerül a “Szűrő” (“Filter”) mezőbe.
Ez az a név, amely alatt a gép tárolja az ez után következő szűrődefiniálásokat (lásd a
4.6.3.2 szakaszt).
4 Adatkezelés Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
4.6 CAD-Import (CAD import) 501.xx jelű szoftver változat 99/1-es kiadás
4 - 54

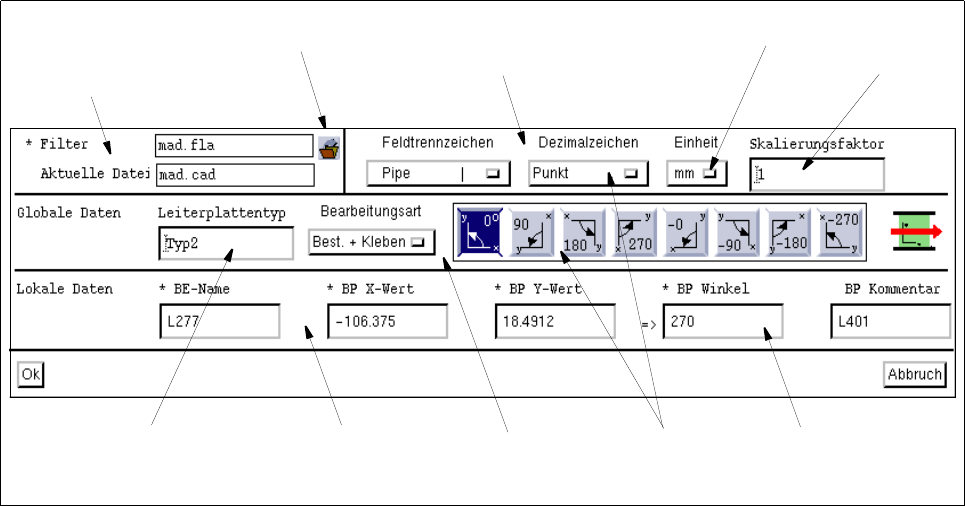

4.6.3.1 “Filterdialog Leiterplatten” (Szűrő párbeszéd NYÁK lapok) ablak
4.6.4 ábrát “Filterdialog Leiterplatten” (Szűrő párbeszéd NYÁK lapok) ablak
A “Filterdialog Leiterplatten” ablak több területre tagolódik. Az egyes területeken kiválasztó mezők (gombbal
vagy ikonokkal), szerkesztő mezők és pozíció mezők vannak, amelyekkel BP szűrőket lehet definiálni.
Filterbasisdaten (Szűrő alapadatok)
Ezen adatok alapján készült ill. készül a szűrő.
- * Filter (* Szűrő)
Ebben a mezőben jelenik meg az aktuális szűrő neve. A mező üres, ha az új szűrőnek még nem adott
nevet.
A szűrőválasztó gombra történő rákattintáskor megnyílik az az FSB, amelyben a már definiált szűrők
állományválasztéka van. Ebben az FSB-ben lehet beírni azt a nevet, amely alatt a gépnek a definiált
komplett szűrőt tárolnia kell.
- Aktuelle Datei (Aktuális állomány)
Ebben a mezőben jelenik meg az aktuális CAD állomány neve.
- Filtereinstellungen (Szűrőbeállítások)
Az itt beállítandó értékek úgynevezett fix értékek. Ezeket a szűrő definiálásakor a CAD állomány
felépítése alapján rögzíti a gép.
“Szűrő alapadatok”
(“Filterbasisdaten”)
terület
Szűrőválasztó gomb “Szűrőbeállítások”
(“Filtereinstellungen”) terület
Gomb Szerkesztő
mező
Szerkesztő mező “Lokális adatok”
(“Lokale Daten”) terület
“Globális adatok”
(“Globale Daten”)
terület
Kiválasztó
mezők
Pozíció mező
