Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
501.xx jelű szoftver változat 99/1-es kiadás
5 - 2
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 5 Termék / Alkatrész
501.xx jelű szoftver változat 99/1-es kiadás 5.1 Bauelemente-Editor BE (BE Alkatrészszerkesztő)
5 - 3
5 Termék / Alkatrész
5.1 Bauelemente-Editor BE (BE Alkatrészszerkesztő)
A BE alkatrészszerkesztő segítéségével kap az alkalmazó lehetőséget arra, hogy elektromos tulajdonságaikkal
teljes mértékben leírjon alkatrészeket. A szerkesztővel rögzíteni lehet az alkatrész fajtáját (pl. dióda), annak
villamos tulajdonságait és a feldolgozás módját (pl. ragasztás, beültetés). Azon kívül a szerkesztő rendeli hozzá
az alkatrészhez a megfelelő tokforma számot.
5.1.1 BE szerkesztő elindítása
- A BE szerkesztőt “Programozó üzemben” (“Programmierbetrieb”) a munkaasztalon lévő Bauelement
(Alkatrész) ikonra való rákattintással, vagy az adatkezelő útján lehet aktiválni (lásd a 4 fejezetet).
- Ha az LR program “Vezérlő üzemre” (“Steuerbetrieb”) lett telepítve, a BE szerkesztő a munkaasztal
“PRODUKT” (TERMÉK) menüje útján vagy az adatkezelő útján indítható el.

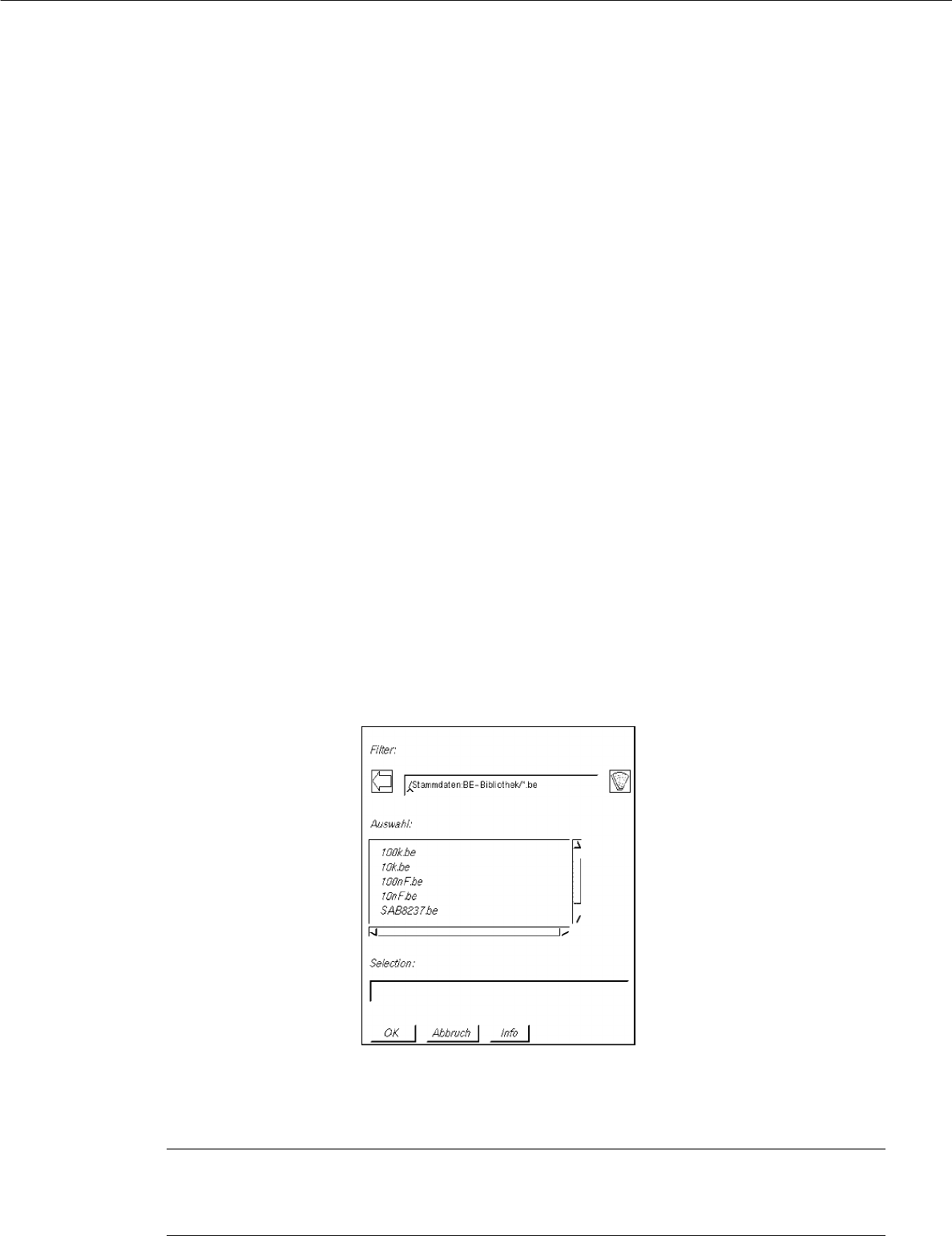

● Kattintson rá a munkaasztalon lévő Bauelement ikonra (vagy a “PRODUKT” menüben az
“Alkatrészszerkesztő” (“Bauelementeeditor”) menüpontra). Megnyílik az FSB és benne a már
definiált összes alkatrész állományválasztéka.
● Kétszeri rákattintással jelöje ki az “xx.be” alkatrészt vagy adjon be új nevet a billentyűzet útján és
erősítse ezt meg az OK gombbal. Megnyílik az alkatrészszerkesztő főablaka (lásd a 5.1.1 ábrát).
TÁJÉ KOZ TATÁS
A BE név max. 20 karaktert tartalmazhat, beleértve a “.be” utótagot is. Néhány karakter nem
használható névadáskor, ehhez lásd a 2 fejezetet a 2.3 szakaszt.
5 Termék / Alkatrész Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
5.1 Bauelemente-Editor BE (BE Alkatrészszerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
5 - 4
5.1.2 BE-Editor (BE szerkesztő) főablak
Az alább következőkben ismertetjük a főablak területeit és azok funkcióját.

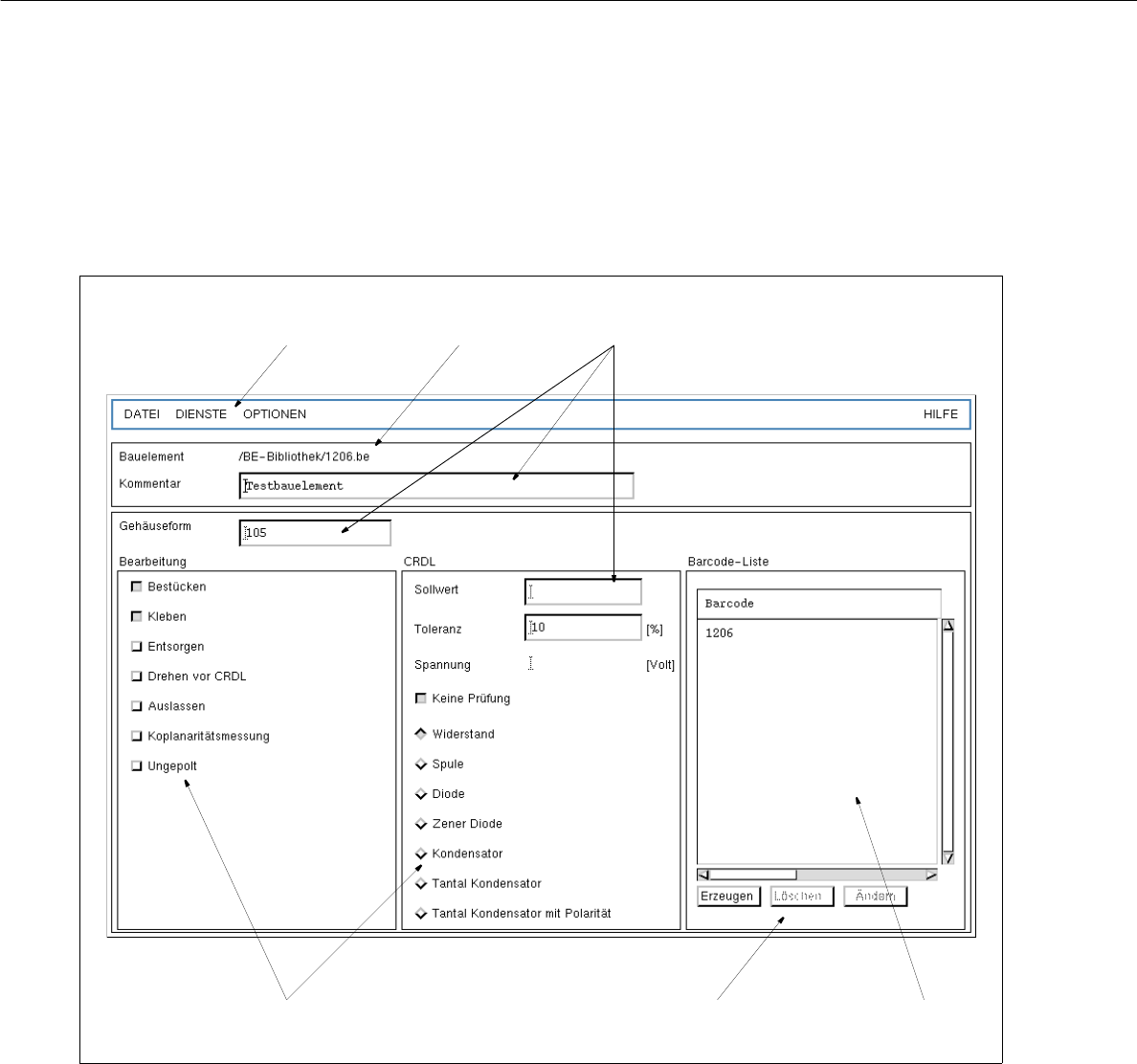

5.1.1 ábrát BE-Editor (BE szerkesztő) főablak
A főablak a következőképpen vanbeosztva:
- Menüsor
- Címsor
- Szerkesztő mezők
- Kiválasztó mezők
- Parancsterület
- Megjelenítő terület
Szerkesztő mezők
Menüsor
Kiválasztó mezők
Parancsterület Megjelenítő terület
Címsor
