Üzemeltetési Útmutató, UNIX gépsorvezérlő számí tógép 5 Termék / Alkatrész 501.xx jelű szoftver vá ltozat 99/1-es kiadás 5.1 Bauelemente-Editor BE (BE Alkatrészszerkesztő) 5 - 9 5.1.2. 3 BE-Editor (BE szerkesztő) sze rke…
5 Termék / Alkatrész Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
5.1 Bauelemente-Editor BE (BE Alkatrészszerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
5 - 8
“CRDL” kiválasztó mező
A BE fajtájának kiválasztásával ebben a kiválasztó mezőben lehet rögzíteni az alkatrészen (a CRDL ellenőrző
készülékkel végzendő) villamos ellenőrzés fajtáját.
A megfelelő gomb aktiválásával a CRDL ellenőrzés következő fajtája választható:
- Keine Prüfung (Ellenőrzés nincs) a berendezés feldolgozáskor villamosan nem ellenőrzi az
alkatrészt.
- Widerstand (Ellenállás) a berendezés az ellenállás értékét (MOhm, kOhm ,Ohm)
ellenőrzi.
- Spule (Tekercs) a berendezés a tekercs induktivitását (µH) ellenőrzi.
- Diode (Dióda) a berendezés a dióda nyitóirányú feszültségét (V)
ellenőrzi.
- Zener Diode (Zener dióda) a berendezés a dióda Zener feszültségét (V) ellenőrzi.
- Kondensator (Kondenzátor) a berendezés a kondenzátor kapacitását
(µF, nF, pF) ellenőrzi.
- Tantal Kondensator a berendezés a tantál kondenzátor kapacitását
(Tantál kondenzátor) (µF, nF, pF) ellenőrzi.
- Tantal Kondensator mit Polarität a berendezés a polarizált tantál kondenzátor kapacitását
(Tantál kondenzátor polaritással) (µF, nF, pF) ellenőrzi.
Eljárásmód:
● Kattintson rá a kívánt CRDL ellenőrzés mellett lévő gombra.
Ha a CRDL ellenőrzésnek egy másik fajtájára kattintunk rá, az előzőleg kiválasztott kijelölése
megszűnik.
Ha a Keine Prüfung (Ellenőrzés nincs) gombot választotta ki, annak kiválasztása csak újbóli
rákattintással szüntethető meg.
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 5 Termék / Alkatrész
501.xx jelű szoftver változat 99/1-es kiadás 5.1 Bauelemente-Editor BE (BE Alkatrészszerkesztő)
5 - 9
5.1.2.3 BE-Editor (BE szerkesztő) szerkesztő mezők
Szerkesztő mezők
- Kommentar (Megjegyzés) ebben a mezőben lehet beadni tetszőleges megjegyzést, pl. az
alkatrész fajtáját. (A felső vessző és idézőjel karaktereket a gép
nem fofadja el).
- Gehäuseform (Tokforma) a szerkesztő ezen mezejébe az alkatrész típusához (gyártási
alakjához) hozzárendelt GF számot lehet beírni (pl. a QFP44
esetében 750).
TÁJÉKOZTATÁS: a GF számot utótag nélkül kell beadni!
- Sollwert (Előírt érték) az alkatrész előírt értékét tudományos írásmóddal lehet
beadni, pl.:
- Toleranz (Tűrés) Ehelyütt lehet beadni a mért érték előírt értékhez képest
megengedett %-os eltérését (pl. 10 a 100k
Ω
-os ellenállásnál).
- Spannung (Feszültség) Ehelyütt lehet beírni a tantál kondenzátor üzemi feszültségét (V).
A mező csak akkor szerkeszthető, ha a “CRDL” kiválasztó
mezőben a “Tantál kondenzátor” vagy “Tantál kondenzátor
polaritással” (“Tantal Kondensator” vagy “Tantal Kondensator mit
Polarität”) alkatrészfajta lett kiválasztva az aktuális alkatrészre.
1E12 10 T (Tera) = 10 000 000 000 000-nál
1E9 10 G (Giga) = 10 000 000 000-nál
1E6 10 M (Mega) = 10 000 000-nál
10E3 10 K (Kilo) = 10 000-nál
10E-3 10 m (milli) = 0.010-nél
10E-6 10 µ (micro) = 0.000010-nál
10E-9 10 n (nano) = 0.000000010-nál
10E-12 10 p (pico) = 0.000000000010-nál
5 Termék / Alkatrész Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
5.1 Bauelemente-Editor BE (BE Alkatrészszerkesztő) 501.xx jelű szoftver változat 99/1-es kiadás
5 - 10
5.1.2.4 BE-Editor (BE szerkesztő) parancsterület
A parancsadó gombok segítségével lehet aktiválni a kívánt műveleteket. A parancsok végrehajtásánál használt
eljárásmódokat alább ismertetjük.
PARANCSOK
- Erzeugen (Létrehozás)
Ezzel lehet definiálni vonalkódot az alkatrészre.
TÁJÉ KO ZTATÁS
Alkatrészenként összesen 6 vonalkód definiálható. Ha elértük az aktuális alkatrészre lehetséges
vonalkódok max. számát, a “Létrehozás” (“Erzeugen”) gomb többé nem működtethető.
● Kattintson rá az Erzeugen (Létrehozás) gombra.
Megnyílik az új vonalkód leírására szolgáló ablak (lásd a 5.1.2 ábrát).

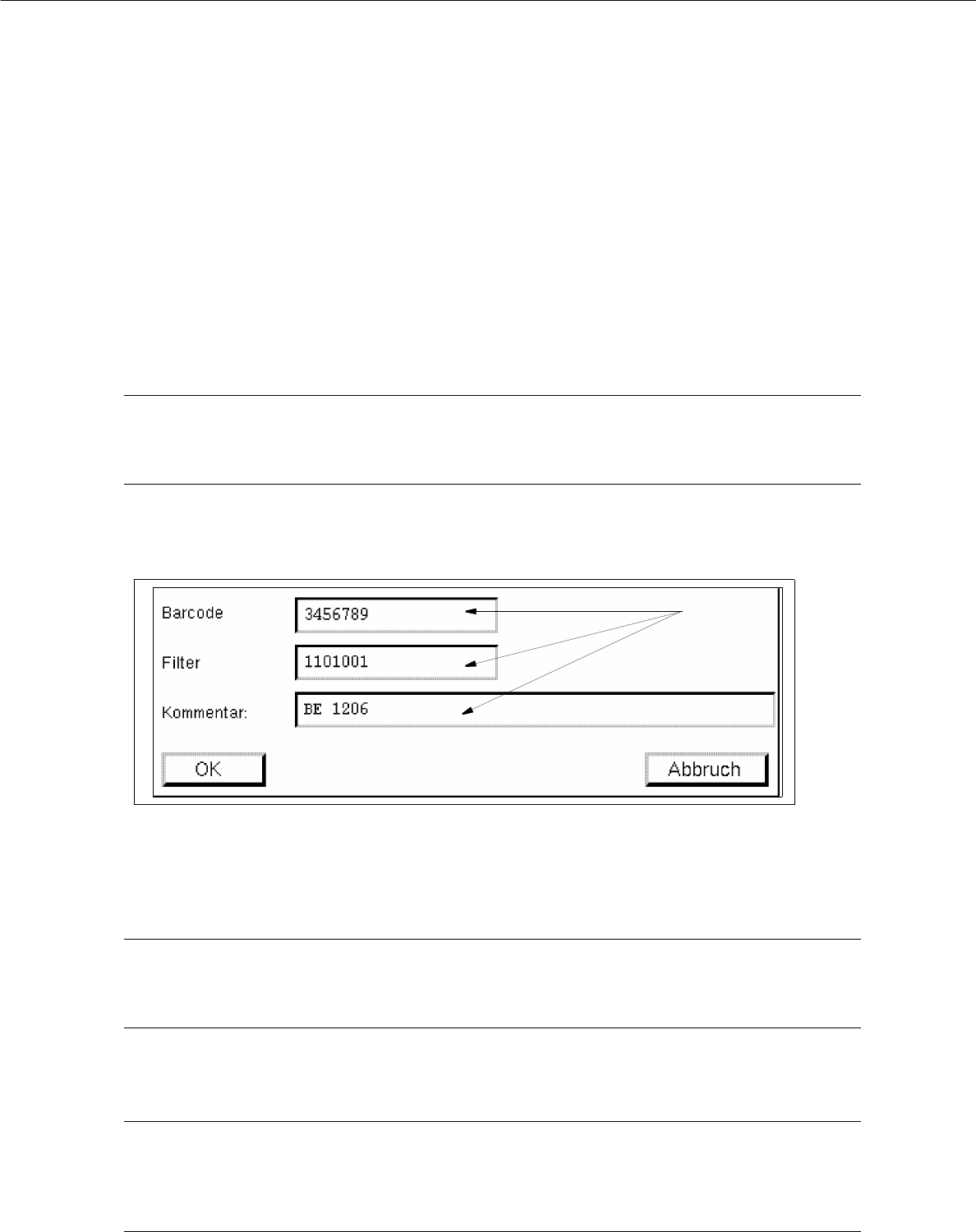

5.1.2 ábrát “Barcode” (Vonalkód) beadó ablak
● Kattintson rá a szerkesztő “Barcode” mezejére, adja be a kívánt karaktersorozatot és a beadást
zárja le RETURN-nel.
TÁJÉ KOZTATÁS
A vonalkódnál max. 40 karakter adható be. Megengedett karakterek a betűk, számok, pontok,
aláhúzások és kötőjelek.
● Kattintson rá a szerkesztő “Szűrő” (“Filter”) mezejére, a definiált vonalkód mindegyik helyén adja
be az érvényességet (1-t vagy 0-t) és a beadást zárja le RETURN-nel.
TÁJÉ KO ZTATÁS
Az “1”-es szám “érvényest”, a “0”-ás szám “érvénytelent” jelent.
A szűrő hossza (a számjegyek darabszáma) feleljen meg a vonalkód hosszának (a karakterek
darabszámának).
Szerkesztő
mezők
