Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 501.xx jelű szoftver változat 99/1-es k iadás 6 - 2
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
501.xx jelű szoftver változat 99/1-es kiadás
6 - 1
Tartalom
Oldal
Termék / Tokforma
6.1 Tokforma szerkesztő (GF-Editor). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 3
6.1.1 GF-Editor (GF szerkesztő) elindítása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 3
6.1.2 GF-Editor (GF szerkesztő) főablak. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 5
6.1.2.1 DIENSTE (SZOLGÁLTATÁSOK) menü . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 10
6.1.2.2 Általános beállítások területe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 11
6.1.2.3 (PDC) “Eigenschaften” (Tulajdonságok) kiválasztó mező -
“Visiondaten” (Optikai adatok) nézet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 12
6.1.2.4 GF-Editor (GF szerkesztő) parancsterülete -
“Visiondaten” (Optikai adatok) nézet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 13
6.1.2.5 GF szerkesztő szerkesztési területek - “Visiondaten” (Optikai adatok) nézet . . . . . . . . . . . 6 - 14
6.1.2.6 Megjelenítő terület - “Visiondaten” (Optikai adatok) nézet . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 18
6.1.2.7 GF-Editor (GF szerkesztő) parancsterülete - “Bearbeitungsdaten”
(Feldolgozási adatok) nézet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 20
6.1.2.8 Megjelenítő terület - “Bearbeitungsdaten” (Feldolgozási adatok) nézet . . . . . . . . . . . . . . . . 6 - 25
6.1.2.9 Egyedi “Beschleunigung” (Gyorsítási) folyamat beállításai. . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 26
6.1.2.10 GF szerkesztő kiválasztó mezői - “Bearbeitungsdaten”
(Feldolgozási adatok) nézet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 31
6.1.2.11 GF szerkesztő szerkesztési területek - “Bearbeitungsdaten”
(Feldolgozási adatok) nézet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 33
6.1.3 Tokforma definiálása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 35
6.1.3.1 Az alkatrész koordináta rendszerének definiálása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 - 35
6.1.3.2 Az “FDC” típusu tokforma leírása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 38
6.1.3.3 Az “FDC” típusu tokforma leírása . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 - 47
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
501.xx jelű szoftver változat 99/1-es kiadás
6 - 2
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 6 Termék / Tokforma
501.xx jelű szoftver változat 99/1-es kiadás 6.1 Tokforma szerkesztő (GF-Editor)
6 - 3
6 Termék / Tokforma
6.1 Tokforma szerkesztő (GF-Editor)
A tokforma szerkesztő ad lehetőséget az alkalmazónak arra, hogy geometriai tulajdonságaikkal teljes
mértékben leírjon alkatrészeket.
A GF szerkesztőben valamely BE típusra definiált tokforma szerkeszthető vagy valamely BE típusra új tokforma
hozható létre. Minden tokformát a GF száma (neve) azonosít (pl. “960” a “QFP 100” gyártási alkazatnál).
6.1.1 GF-Editor (GF szerkesztő) elindítása
- A GF szerkesztőt “Programozó üzemben” (“Programmierbetrieb”) a munkaasztalon lévő
Gehäuseform (Tokforma) ikonra történő rákattintással, vagy az adatkezelő útján lehet működésbe
helyezni (lásd a 4 fejezetet).
- Ha az LR program “Vezérlő üzemre” (“Steuerbetrieb”) lett telepítve, a GF szerkesztő a munkaasztal
“PRODUKT” (TERMÉK) menüje útján vagy az adatkezelő útján indítható el.
● Kattintson rá a munkaasztalon lévő Gehäuseform (Tokforma) ikonra (vagy a “PRODUKT”
(TERMÉK) menüben lévő “Tokforma szerkesztő” (“Gehäuseformeditor”) menüpontra).

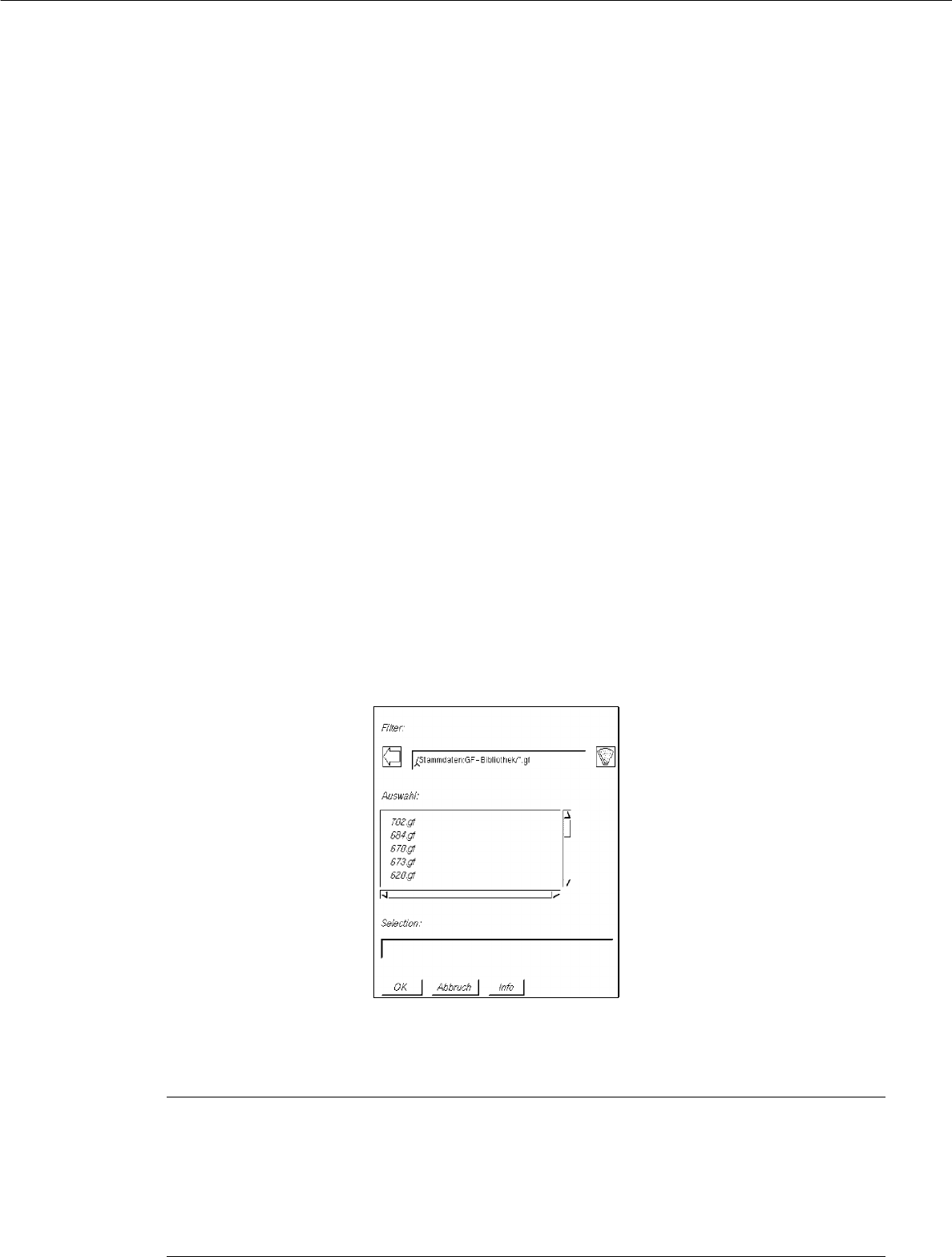

Megnyílik az az FSB, amelyben a már definiált összes tokforma állományválasztéka van.
● Kétszeri rákattintással jelölje ki a kívánt tokforma számát (nevét) “xxx.gf”, vagy adja be a
billentyűzet útján az új számot ill. nevet és erősítse ezt meg az OK gombbal. Megnyílik a GF
szerkesztő főablaka (lásd a 6.1.1 ábrát).
TÁJÉ KOZ TATÁS
GF számok kiadásának céljára az 1 - 32767 tartomány áll rendelkezésre. Az 1 - 1499 számok olyan
tokformákra vannak tartalékolva, amelyeket a SIEMENS PL EA V már rögzített vagy még ezután fog
rögzíteni. A 1500 - 32767 tartomány új GF szám kiadására használható. Ha a tokformának nevet
adunk, ez max. 20 karaktert tartalmazhat, beleértve a “.gf” utótagot is. Van néhány karakter,
amelyeket névadásnál nem szabad alkalmazni, ehhez lásd a 2 fejezetet a 2.5 szakaszt).
