6 Termék / Tokforma Üzemeltetési Útmutató, UNIX gépsorvezérlő s zámí tógép 6.1 Tokforma szerkesztő (GF-Ed itor) 501.xx jelű szoftver változat 99/1-es k iadás 6 - 6 6.1.2 ábrát “GF-E ditor” (GF szerkesztő) főablak (optika…
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 6 Termék / Tokforma
501.xx jelű szoftver változat 99/1-es kiadás 6.1 Tokforma szerkesztő (GF-Editor)
6 - 5
6.1.2 GF-Editor (GF szerkesztő) főablak
Attól függően, hogy optikai vagy feldolgozási adatokat kell-e szerkeszteni, a főablak felépítését a beállító
területen lévő opciók kívánt tagjának kiválasztása határozza meg (lásd a 6.1.2.2 szakaszt).
TÁJÉ KOZ TATÁS
A GF szerkesztő főablaka először mindig az optikai adatok nézetével nyílik meg.
● Kattintson rá a Visiondaten ill. Bearbeitungsdaten (Optikai adatok ill. Feldolgozási adatok)
gombra.
A kattintásnak megfelelő főablak épül fel (lásd a 6.1.1 - 6.1.4 ábrát).

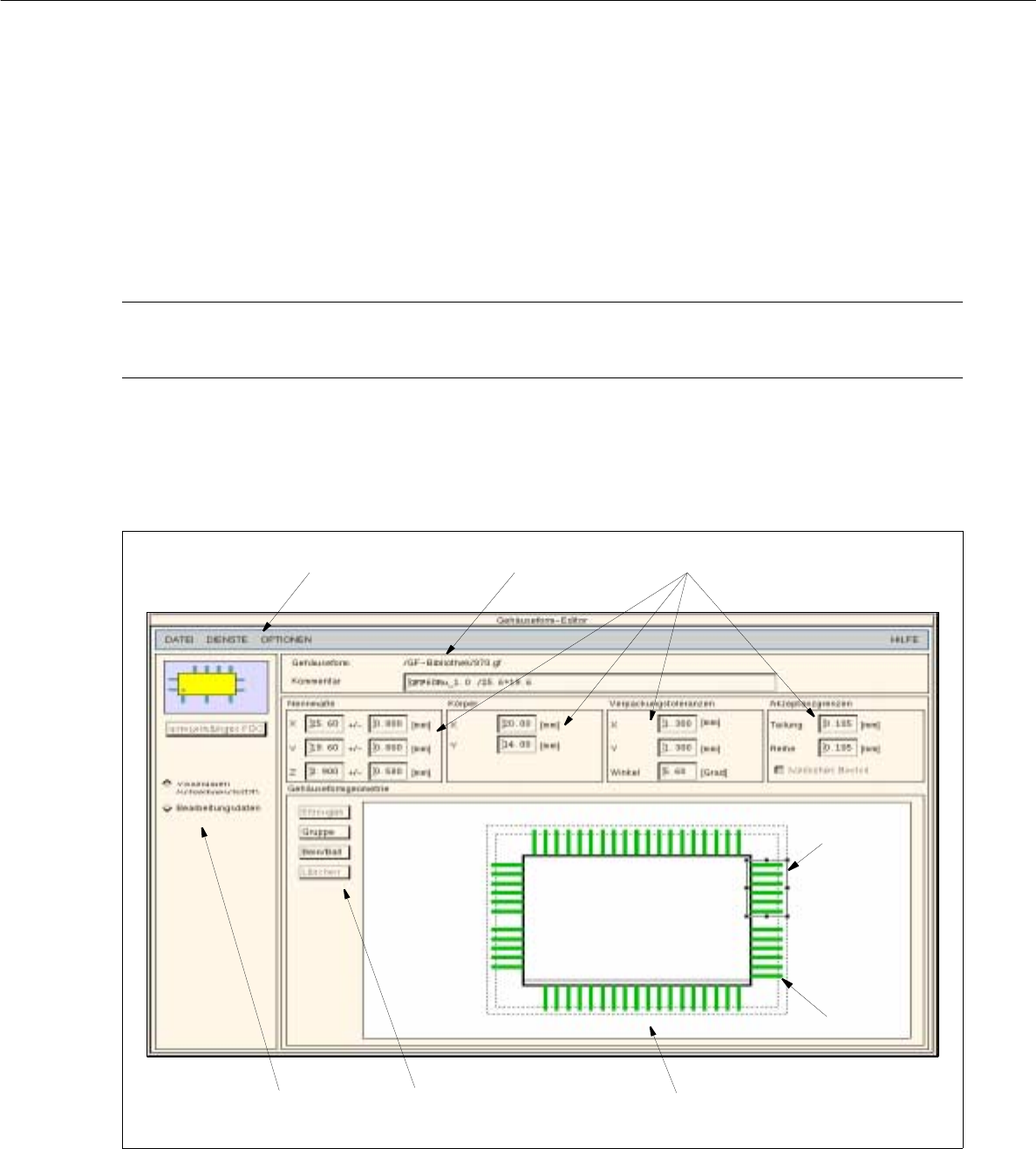

6.1.1 ábrát “GF-Editor” (GF szerkesztő) főablak (optikai adatok nézete - szabálytalan FDC)
Általános beállítások területe
Parancsterület Megjelenítő terület
Menüsor Címsor Szerkesztő területek
kijelölt kivezetőláb
kivezetőláb
csoport
6 Termék / Tokforma Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
6.1 Tokforma szerkesztő (GF-Editor) 501.xx jelű szoftver változat 99/1-es kiadás
6 - 6
6.1.2 ábrát “GF-Editor” (GF szerkesztő) főablak (optikai adatok nézete - PDC)

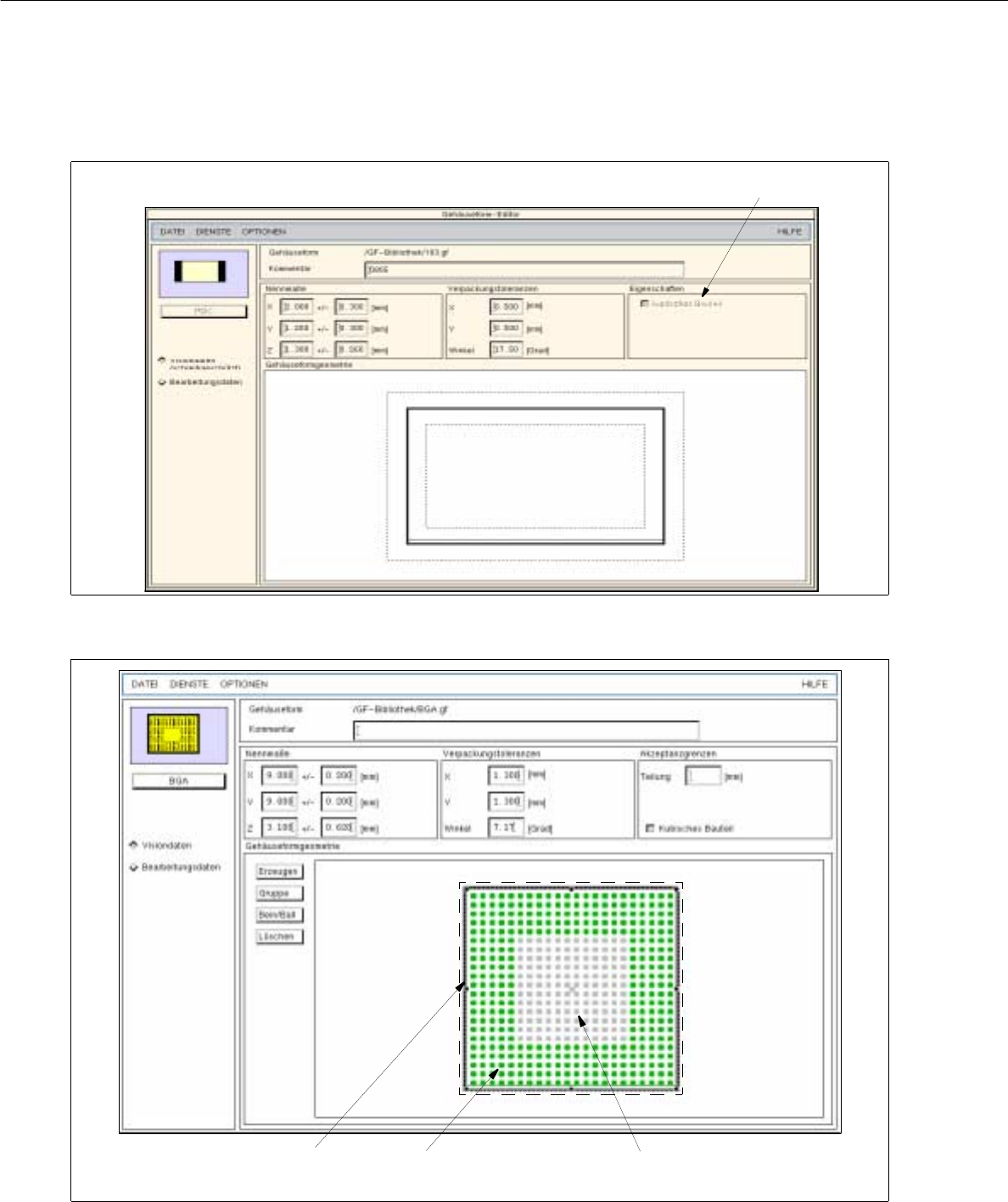

6.1.3 ábrát “GF-Editor” (GF szerkesztő) főablak (optikai adatok nézete - BGA)
Kiválasztó mező
hiányzóként megjelölt “gömbök” (“Balls”)
gömbrácscsoport
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 6 Termék / Tokforma
501.xx jelű szoftver változat 99/1-es kiadás 6.1 Tokforma szerkesztő (GF-Editor)
6 - 7

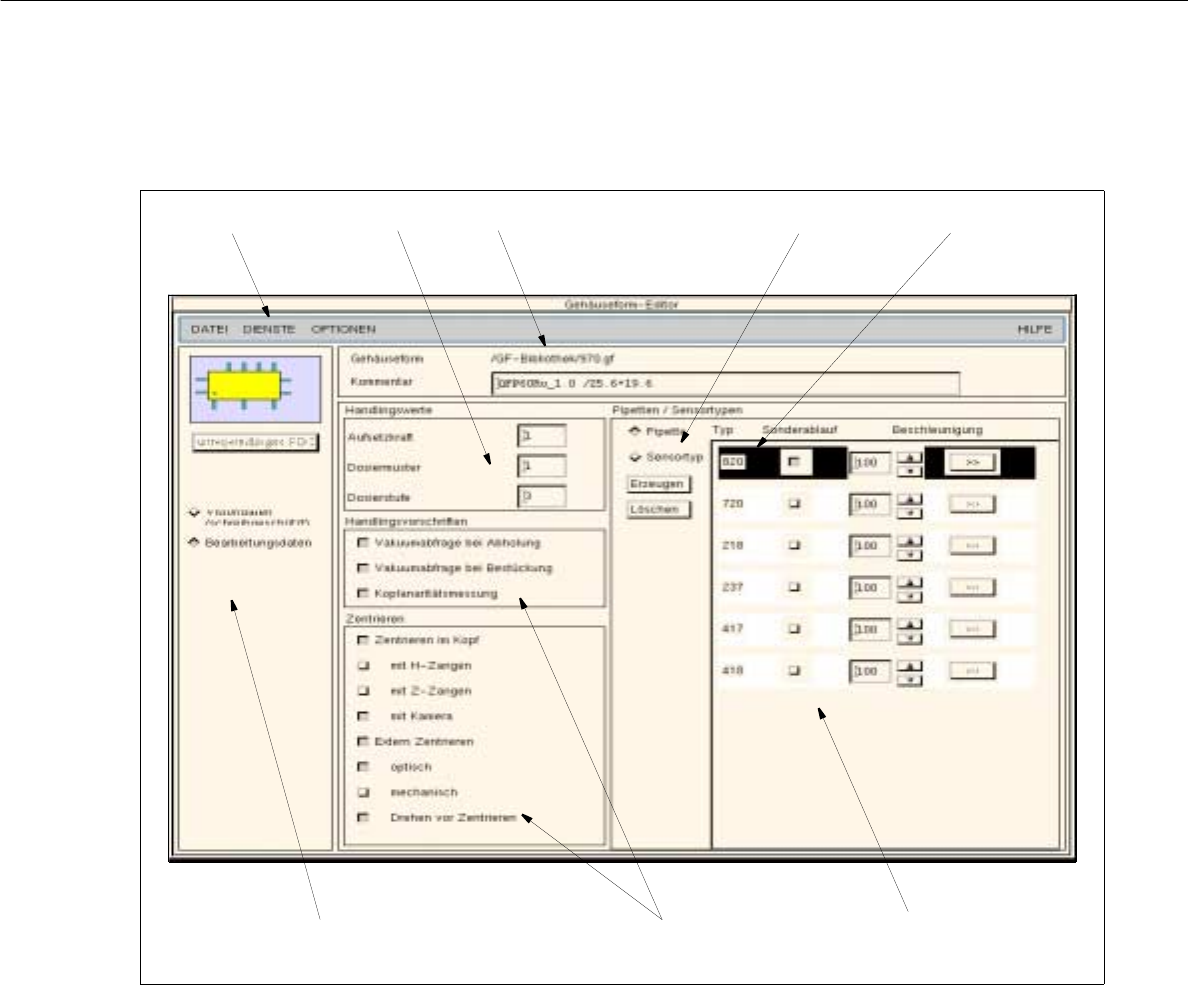

6.1.4 ábrát “GF-Editor” (GF szerkesztő) főablak (feldolgozási adatok nézete - szabálytalan FDC)
Kiválasztó mezők Megjelenítő terület (Pipetták)
Menüsor CímsorSzerkesztő terület Parancsterület
Általános beállítások területe
kijelölt pipetta
