6 Termék / Tokforma Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
6.1 Tokforma szerkesztő (GF-Editor) 501.xx jelű szoftver változat 99/1-es kiadás
6 - 10
TÁJÉ KOZ TATÁS
Ha az aktuális tokforma esetében szabványos tokformáról van szó (számtartománya az 1 ... 1499 között van),
a feldolgozási adatok módosíthatók, de az optikai adatok esetében ez csak a csomagolási tűrések értékeire
igaz. Az összes többi optikai adat írásvédett.
Megjelenítő terület (lásd a 6.1.2.6 szakaszt)
A Visiondaten (Optikai adatok) nézetén lehet grafikusan ábrázolni az aktuális tokformát a megjelenítő
területen. A tokforma adatok minden módosítása után az ábrázolás automatikusan aktualizálódik. A modell-
vagy csoportadatok módosításához ki kell jelölni a megfelelő grafikát (lásd a 6.1.1 ábrát).
A Bearbeitungsdaten (Feldolgozási adatok) nézetén lehet megjeleníteni a megjelenítő területen a létrehozott
összes pipettavat vagy érzékelőrendszer típust attól függően, hogy a parancsterületen mely gomb lett
működtetve (lásd a 6.1.4 és 6.1.5 ábrát).
Azon kívül a megjelenítő területen lévő kezelő elemek segítségével (lásd a 6.1.9 ábrát) lehet lerögzíteni a
létrehozott pipettákkal alkalmazandó egyedi “Gyorsítási” (“Beschleunigung”) folyamatot (lásd a 6.1.2.9
szakaszt)
6.1.2.1 DIENSTE (SZOLGÁLTATÁSOK) menü
A DIENSTE menüben csupán egy elem található a következő funkcióval:
- Förderer-Editor starten (Szállítómű szerkesztő elindítása)
Azon szállítóművek definiálására szolgál, amelyekkel az aktuális alkatrészt (tokformát) szállítani kell.
● Válassza meg a DIENSTE --> Förderer-Editor starten (SZOLGÁLTATÁSOK --> Szállítómű
szerkesztő elindítása) menüpontot.
Megnyílik a szállítómű szerkesztője (lásd a 9 fejezetet).
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 6 Termék / Tokforma
501.xx jelű szoftver változat 99/1-es kiadás 6.1 Tokforma szerkesztő (GF-Editor)
6 - 11
6.1.2.2 Általános beállítások területe
A főablak ábrázolását (felépítését) az “Optikai adatok” ill. “Feldolgozási adatok” (“Visiondaten” ill.
“Bearbeitungsdaten”) nevű gomb működtetése határozza meg. A <Name des Gehäuseform-Typs> (<Tokforma
típus neve>) elnevezésű gomb a tokforma típus utólagos módosítására szolgál.
Beállítási lehetőségek a főablak ábrázolásához
- Visiondaten (Optikai adatok) Alapbeállításként a GF szerkesztő megnyitásakor a program ezt a
gombot működteti automatikusan.
Ennél a beállításnál a tokforma azon adatait lehet szerkeszteni,
amelyek az optikai rendszerrel végzendő optikai központosításhoz
szükségesek.
TÁJÉKOZTATÁS Ha az aktuális tokforma szabványos tokforma
(számtartomány 1 ... 1499), az “Optikai adatok” (“Visiondaten”) gomb
alatt az “írásvédett” (“schreibgeschützt”) szó látható. Ez azt jelenti,
hogy csupán a csomagolási tűrések értékei módosíthatók, az összes
többi optikai adat írásvédett.
- Bearbeitungsdaten Ennél a beállításnál lehet rögzíteni a tokforma feldolgozásának összes
(Feldolgozási adatok) előírását.
A tokforma típus módosítása
Az FDC-ket és PDC-ket utólag még át lehet alakítani PDC-vé ill. FDC-vé. A BGA tokforma típusnál és a
szabványos tokformáknál erre nincs lehetőség.

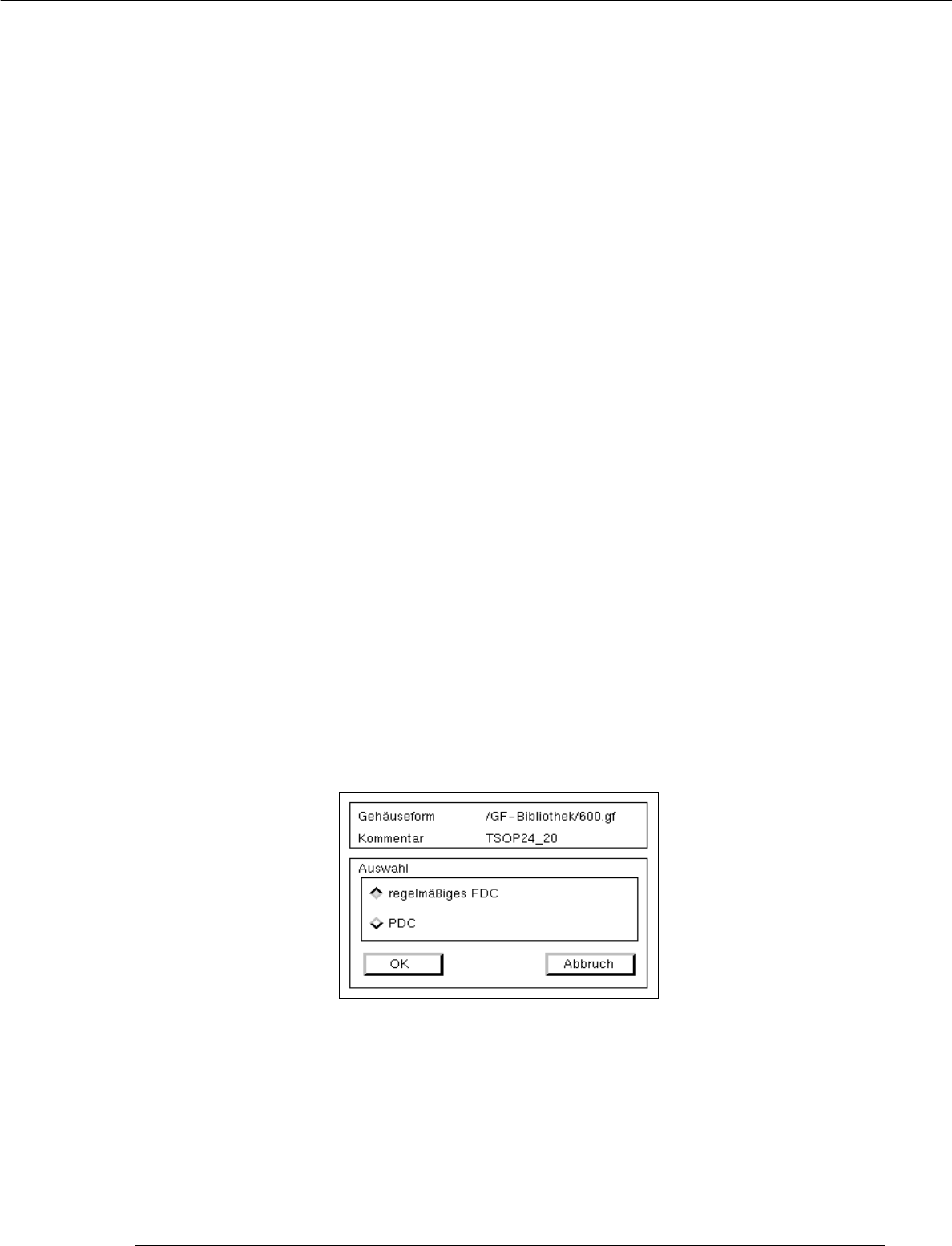

● Kattintson rá (pl.) a <unregelmässiges FDC> (<szabálytalan FDC>) gombra.
Megnyílik a párbeszéd ablak, amely az új tokforma típus kiválasztására szolgál.
Attól függően, hogy az aktuális tokforma típus PDC, szabályos vagy szabálytalan FDC, az új típus kiválasztására
a következő lehetőségek állnak rendelkezésre:
- Valamely PDC-t át lehet alakítani szabályos vagy szabálytalan FDC-vé.
- Valamely szabályos FDC-t át lehet alakítani szabálytalan FDC-vé vagy PDC-vé.
- Valamely szabálytalan FDC-t át lehet alakítani szabályos FDC-vé vagy PDC-vé.
TÁJÉ KO ZTATÁS
Ha a tokforma típust FDC-ről PDC-re kell módosítani, figyelmeztető tájékoztatás jelenik meg arról, hogy
valamennyi modell- és csoportadat törlődni fog.
6 Termék / Tokforma Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
6.1 Tokforma szerkesztő (GF-Editor) 501.xx jelű szoftver változat 99/1-es kiadás
6 - 12
6.1.2.3 (PDC) “Eigenschaften” (Tulajdonságok) kiválasztó mező -
“Visiondaten” (Optikai adatok) nézet
- Kubisches Bauteil (Kockaszerű elem)
A “Kockaszerű elem” (“Kubisches Bauteil”) gombbal lehet beállítani az aktuális tokforma
tulajdonságát. Alapbeállításként a GF szerkesztő megnyitásakor a gép automatikusan ezt a gombot
működteti.
Ez a beállítás azt jelenti, hogy az aktuális tokforma kockaszerű gyártási alakzattal (és sík felső résszel)
bír és így az optikai rendszer élesen körülhatárolt szélekkel számolhat.
A “kockaszerű elem” (“Kubisches Bauteil”) beállítást a gombra történő rákattintással kell deaktiválni,
ha kockaszerű gyártási alakzatról van szó.
Ha az alkatrészt a gépnek beültetéskor külpontosan (a tokforma középpontjától kijebb) kell felvennie,
a “kockaszerű elem” (“Kubisches Bauteil”) beállítást ilyenkor is deaktiválni kell.
TÁJÉKOZTATÁS
Ha az aktuális tokforma esetében szabványos tokformáról van szó, a tulajdonságokra vonatkozó beállítás
nem változtatható meg, mivel a “Kockaszerű elem” (“Kubisches Bauteil”) gomb érzéketlen.
FDC-k és BGA-k esetén a “Kockaszerű elem” (“Kubisches Bauteil”) gomb a szerkesztő “Elfogadhatósági
határok” (“Akzeptanzgrenzen”) nevű területén van.
