6 Termék / Tokforma Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
6.1 Tokforma szerkesztő (GF-Editor) 501.xx jelű szoftver változat 99/1-es kiadás
6 - 20
6.1.2.7 GF-Editor (GF szerkesztő) parancsterülete - “Bearbeitungsdaten”
(Feldolgozási adatok) nézet
A parancsterületen (lásd a 6.1.4 ábrát) 2 elemfajtát (szívócsövet vagy érzékelőtípust) kínál fel a gép
kiválasztásra, amelyeket a megfelelő parancsok segítségével lehet létrehozni vagy törölni.
A kívánt elemfajtát a nevük mellett álló gombra történő rákattintással lehet kiválasztani.
PARANCSOK
A parancsok végrehajtására vonatkozó eljárásmódokat alább ismertetjük.
- Erzeugen (Létrehozás)
Ezzel lehet létrehozni az aktuális tokformához szükséges pipettákat és érzékelőrendszer típusokat.
● Aktiválja a kívánt elemfajta gombját.
● Kattintson rá az Erzeugen (Létrehozás) gombra.
Megnyílik a kiválasztó ablak és benne a választott elemfajta összes definiált típusának listája.

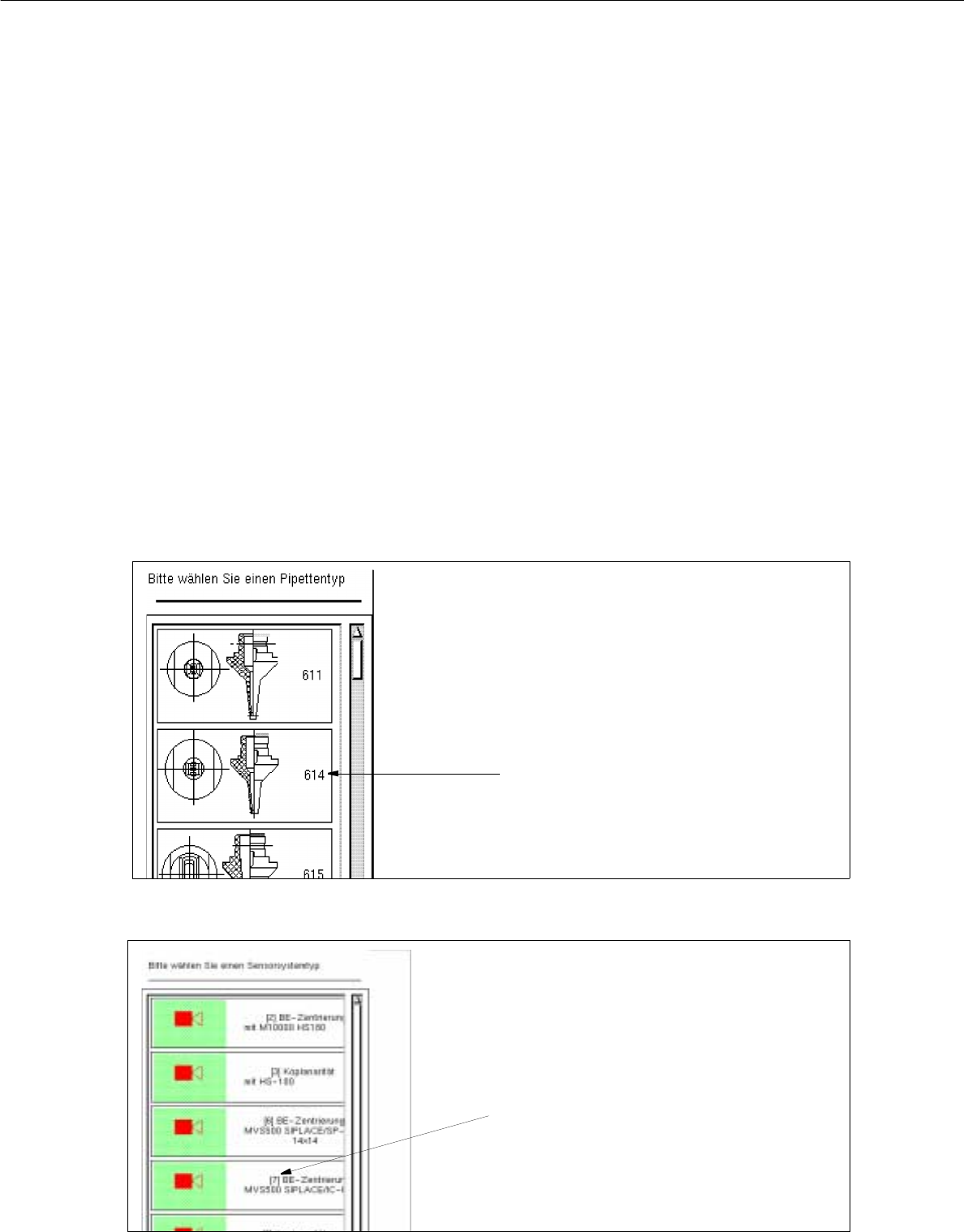

6.1.7 ábrát A “Pipetta” (“Pipette”) elemfajta kiválasztó ablaka
6.1.8 ábrát Az “Érzékelőrendszer típus” (“Sensorsystemtyp”) elemfajta kiválasztó ablaka
6xx típusú pipetta
Az érzékelőrendszer típus száma
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 6 Termék / Tokforma
501.xx jelű szoftver változat 99/1-es kiadás 6.1 Tokforma szerkesztő (GF-Editor)
6 - 21
● Kattintson rá a kívánt elemre (Sensorsystemtyp vagy Pipette (érzékelőrendszer típus vagy
pipetta)).
A kiválasztó ablak bezáródik.
Ha az “Érzékelőtípus” (“Sensortyp”) elemfajtát választottam a főablak megjelenítő területén a
létrehozott érzékelőrendszer típus rajzjele és száma látható (lásd a 6.1.5 ábrát).
A “Pipetta” (“Pipette”) elemfajta kiválasztása esetén a létrehozott pipetta száma jelenik meg.
Mellette láthatók a kezelőelemek, amelyekkel rögzíteni lehet az egyedi “Gyorsítási”
(“Beschleunigung”) folyamat paramétereit (lásd a 6.1.9 ábrát).
TÁJÉ KOZ TATÁS
Mivel a 3xx típusú pipetták esetén nincs lehetőség egyedi folyamatra, ezeknél a gép kezelőelemeket
nem jelenít meg.
- Löschen (Törlés)
Valamely meglévő elemet törölni lehet.
● Kattintson rá a kívánt elemfajta gombjára.
A gép megjeleníti a választott fajta már meglévő valamennyi elemét.
● Jelölje ki az elemet a megjelenítő területen. A kiválasztott elemet a gép sötét színnel jelöli meg.
● Kattintson rá a parancs területen látható Löschen (Törlés) mezőre.

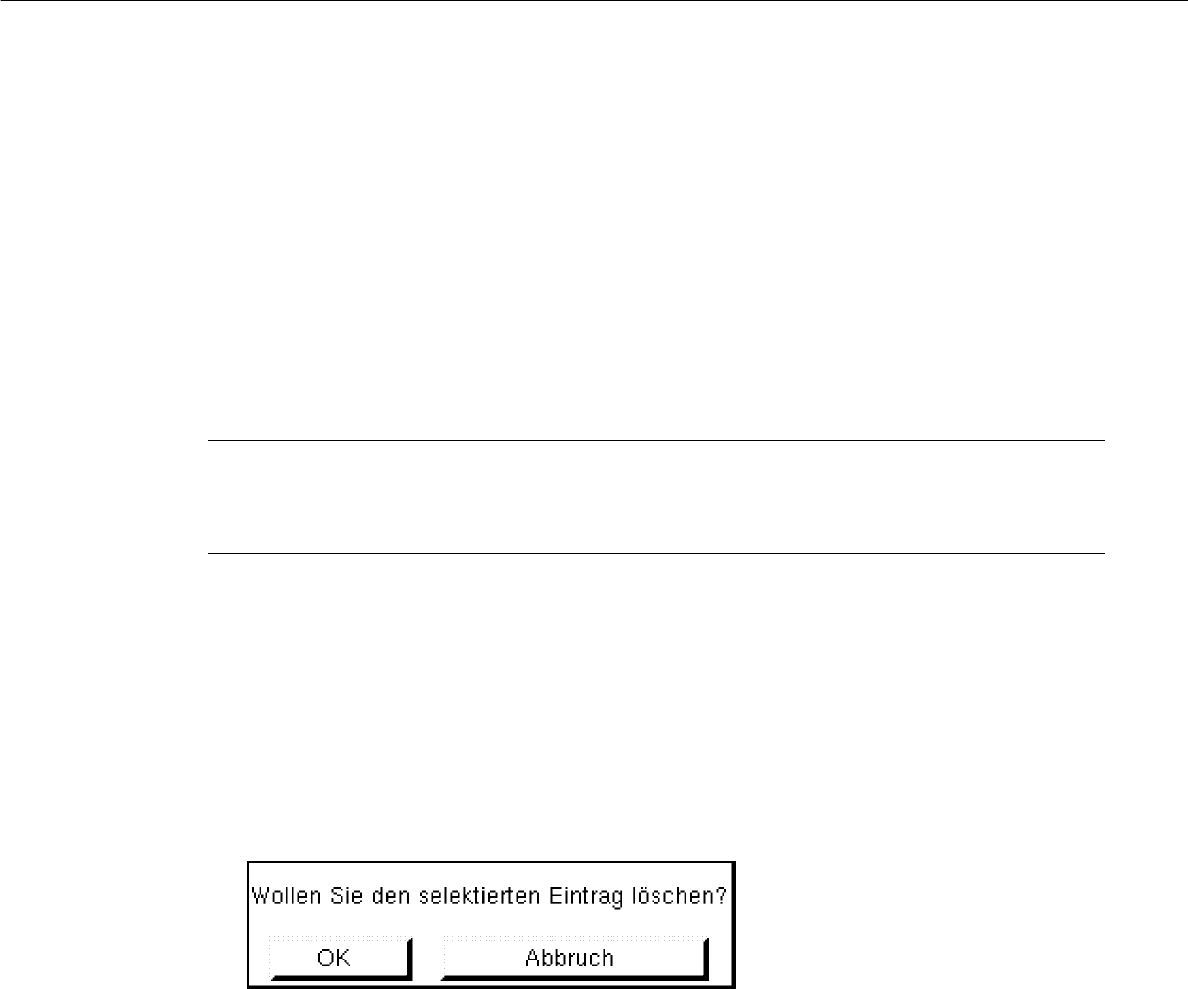

Az alább következő párbeszéd ablak nyílik meg.
● Kattintson rá a párbeszéd ablak OK gombjára.
A párbeszéd ablak bezáródik. Az elem többé nem látható a megjelenítő területen.
Akarja törölni a kijelölt beírást?
OK Mégse
6 Termék / Tokforma Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
6.1 Tokforma szerkesztő (GF-Editor) 501.xx jelű szoftver változat 99/1-es kiadás
6 - 22
Pipetta típusok
Az alább következő táblázatban soroltuk feé a mindenkori géptípusoknál és fejtípusoknál alkalmazható pipetta
típusokat.
A pipetta típus jelölésében az első számjegy azon gép- és fejtípusra vonatkozik, amelyen a pipettavat
használni fogják.
A második számjegy rendszerint a pipetta anyagára vonatkozik. Ez a számjegy azonban azt is mutathatja,
hogy speciális pipettáról van-e szó:
0 = acél,
1 = műanyag,
2 ... 9 = stb.
A “9”-es számjegyet szabadon programozható egyedi pipettákkal használjuk.
Az utolsó számjegy a pipetta nagyságára vonatkozik: 1 = legkisebb pipetta
Tisztán SIPLACE alkalmazásoknál csak a 3xx, 4xx, 6xx, 7xx és 8xx sziívófej típusok bírnak jelentéssel.
TÁJÉ KO ZTATÁS
Az aktuális szabványos pipetták részletes ábrázolását a “SIPLACE 80S-20/23/F
5
” Üzemeltetési Útmutató
17.Fejezete (01/99-es kiadás) tartalmazza.
Pipettentyp
(Pipetta típus)
Géptípus és fejtípus
2xx HS-180 pipetta-váltóval
3xx SP-120, SIPLACE 80S-15/F3 a régi szegmensű forgófejre (1-es változat), anely a
pipetta váltásra nem alkalmas
4xx SIPLACE 80F3/F
4
, IC-fej
6xx SIPLACE 80S-15/F3 új szegmens változatú forgófejre (2-es változat), anely a
pipetta váltásra alkalmas
7xx 12-es forgófej SIPLACE 80F
4
, SIPLACE 80S-20/S-23, SIPLACE HS-50
6-os forgófej SIPLACE 80F
5
8xx 6-os forgófej SIPLACE 80F
5
6.1 - 1 táblázat Pipetta típusok (gép- és fejtípus szerint rendezve)
