Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 6 Termék / Tokforma
501.xx jelű szoftver változat 99/1-es kiadás 6.1 Tokforma szerkesztő (GF-Editor)
6 - 23
A rendelkezésre álló érzékelőrendszer típusok (SST) általános adatai
- SST-szám: “2”
HS-180 Alkatrész Kamera
Alkatrészméret (kis auflág) 43 x 43 mm
Alkatrészméret (nagy auflág) 50 x 50 mm
Kamera látómező 35 x 35 mm
Felbontás 74 µm/Pixel
minimális lábosztás 0,4 mm
- SST-szám: “3”
HS-180 egysíkúsági modul
- SST-szám: “6”
RV-Kamera SIPLACE 80S-15/F3
Alkatrészméret 14 x 14 mm
Kamera látómező 18 x 18 mm
Felbontás 54 µm/Pixel
minimális lábosztás 0,5 mm
Kamera megvilágítás 2 programozható megvilágítási sík
- SST-szám: “7”
IC-Kamera SIPLACE 80F3/F
4
Alkatrészméret 55 x 55 mm (90 x 90 mm megszorítások mellett lehetséhes)
Kamera látómező 38 x 38 mm
Felbontás 79 µm/Pixel
minimális lábosztás 0,4 mm
Kamera megvilágítás 3 programozható megvilágítási sík
- SST-szám: “8”
SIPLACE 80F3/F
4
egysíkúsági modul
- SST-szám: “9”
RV-Kamera SIPLACE 80S-15/F3
Alkatrészméret 14 x 18 mm
Kamera látómező 19 x 25 mm
Felbontás 54 µm/Pixel
minimális lábosztás 0,5 mm
Kamera megvilágítás 2 programozható megvilágítási sík
- SST-szám: “10”
IC-Kamera Fine Pitch SIPLACE 80F3/F
4
Alkatrészméret 38 x 38 mm
Kamera látómező 26,4 x 26,4 mm
Felbontás 55 µm/Pixel
minimális lábosztás 0,3 mm
Kamera megvilágítás 3 programozható megvilágítási sík
6 Termék / Tokforma Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép
6.1 Tokforma szerkesztő (GF-Editor) 501.xx jelű szoftver változat 99/1-es kiadás
6 - 24
- SST-szám: “11”
Flip-Chip-Kamera SIPLACE 80F3/F
4
Alkatrészméret 20 x 20 mm
Kamera látómező 12,2 x 9,2 mm
Felbontás 20 µm/Pixel
minimális lábosztás 0,2 mm
minimális gömbsugár BGA-knál 0,04 mm
Kamera megvilágítás 3 programozható megvilágítási sík
- SST-szám: “12”
RV-Kamera (12-es fej) SIPLACE 80S-20/23/HS-50/F
4
Alkatrészméret 19,7 x 19,7 mm
Kamera látómező 24 x 24 mm
Felbontás 50 µm/Pixel
minimális lábosztás 0,5 mm
minimális gömbsugár BGA-knál 0,2 - 0,25 mm
Kamera megvilágítás 3 programozható megvilágítási sík
- SST-szám: “13”
RV-Kamera (6-os fej) SIPLACE 80F
4
Alkatrészméret 32 x 32 mm
Kamera látómező 39 x 39 mm
Felbontás 81 µm/Pixel
minimális lábosztás 0,5 mm
minimális gömbsugár BGA-knál kb. 200 µm
Kamera megvilágítás 2 programozható megvilágítási sík
- SST-szám: “14”
Flip Chip-Kamera (6-os fej) SIPLACE 80F
5
Alkatrészméret 15 x 15 mm
Kamera látómező 19,2 x 19,2 mm
Felbontás 40 µm/Pixel
minimális lábosztás 0,5 mm
minimális gömbsugár BGA-knál 0,2 - 0,25 mm
Kamera megvilágítás 3 programozható megvilágítási sík
- SST-szám: “17”
SIPLACE 80F
5
egysíkúsági modul
Üzemeltetési Útmutató, UNIX gépsorvezérlő számítógép 6 Termék / Tokforma
501.xx jelű szoftver változat 99/1-es kiadás 6.1 Tokforma szerkesztő (GF-Editor)
6 - 25
6.1.2.8 Megjelenítő terület - “Bearbeitungsdaten” (Feldolgozási adatok) nézet
- Ha a parancs területen az “Érzékelőtípus” (“Sensortyp”) gomb van működtetve, a gép a megjelenítő
területen az összes létrehozott érzékelőrendszer típust megjeleníti (lásd a 6.1.5 ábrát).
- Ha a parancs területen a “Pipetta” (“Pipette”) gomb van működtetve, a gép az összes létrehozott pipetta
számát és a mindenkor beállított %-os gyorsítást jeleníti meg (lásd a 6.1.9 ábrát).
(A 3xx típusúak kivételével) mindegyik pipettához saját kezelőelemek vannak hozzárendelve, amelyeknek
segítségével az egyedi “Gyorsítási” (“Beschleunigung”) folyamat beállításai elvégezhetők (lásd a 6.1.2.9
szakaszt).

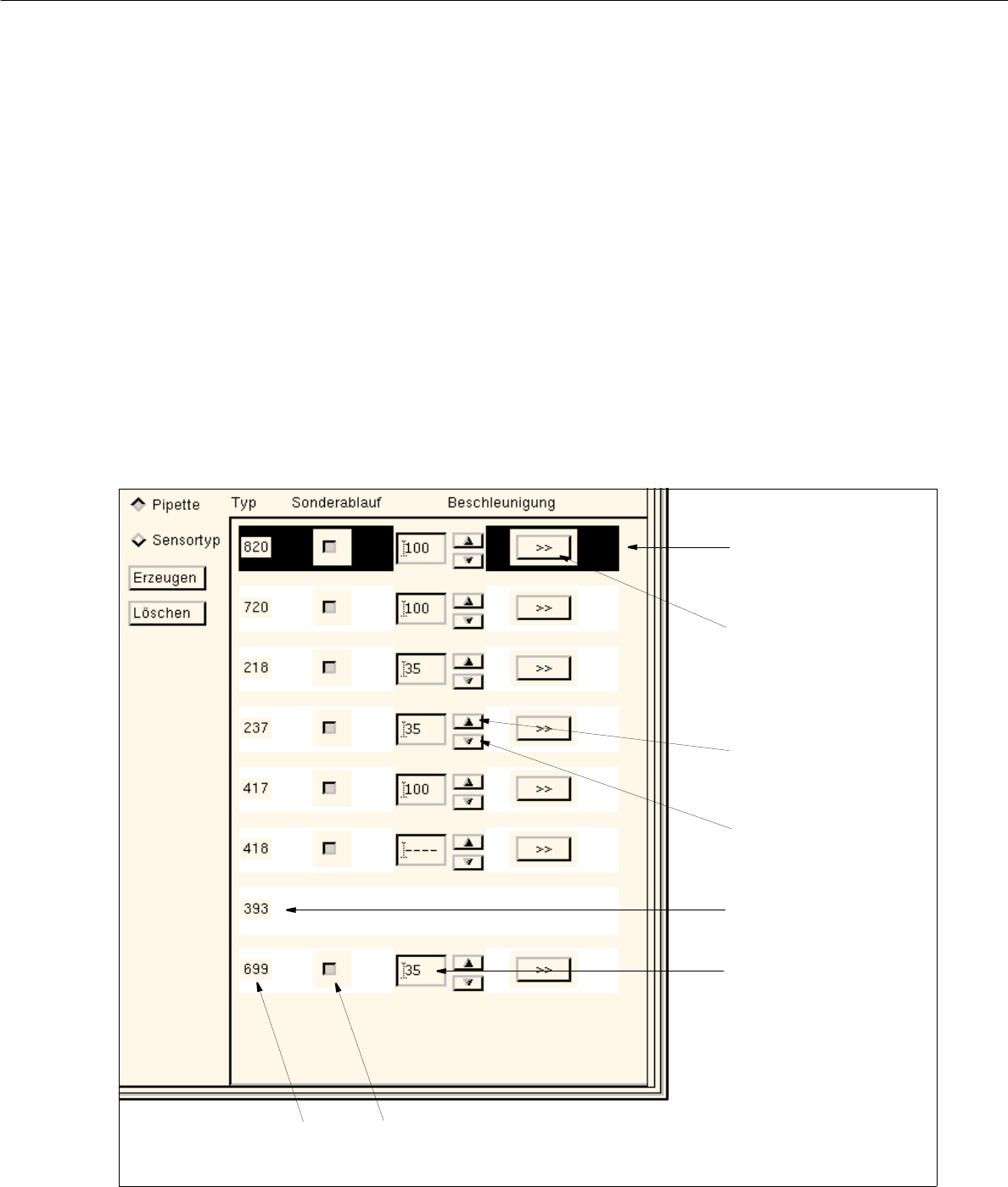

A megjelenítő terület felépítése “Pipette” (Pipetta) beállítása esetén
6.1.9 ábrát “Pipetta” (“Pipette”) beállítás megjelenítő területe
“>>” gomb (az egyes
tengelyek beállítására
szolgáló párbeszéd ablak
felhívása)
Nyíl gomb (gyorsítási érték
csökkentése)
Nyíl gomb (gyorsítási érték
növelése)
E pipetta típusnál egyedi
folyamat végzésére nincs
lehetőség
Gyorsítási érték
szerkesztő/megjelenítő
mező [%]
kijelölt pipetta
Pipetta szám Egyedi “Gyorsítási” (“Beschleunigung”) folyamat gombja
